Opérations de montage

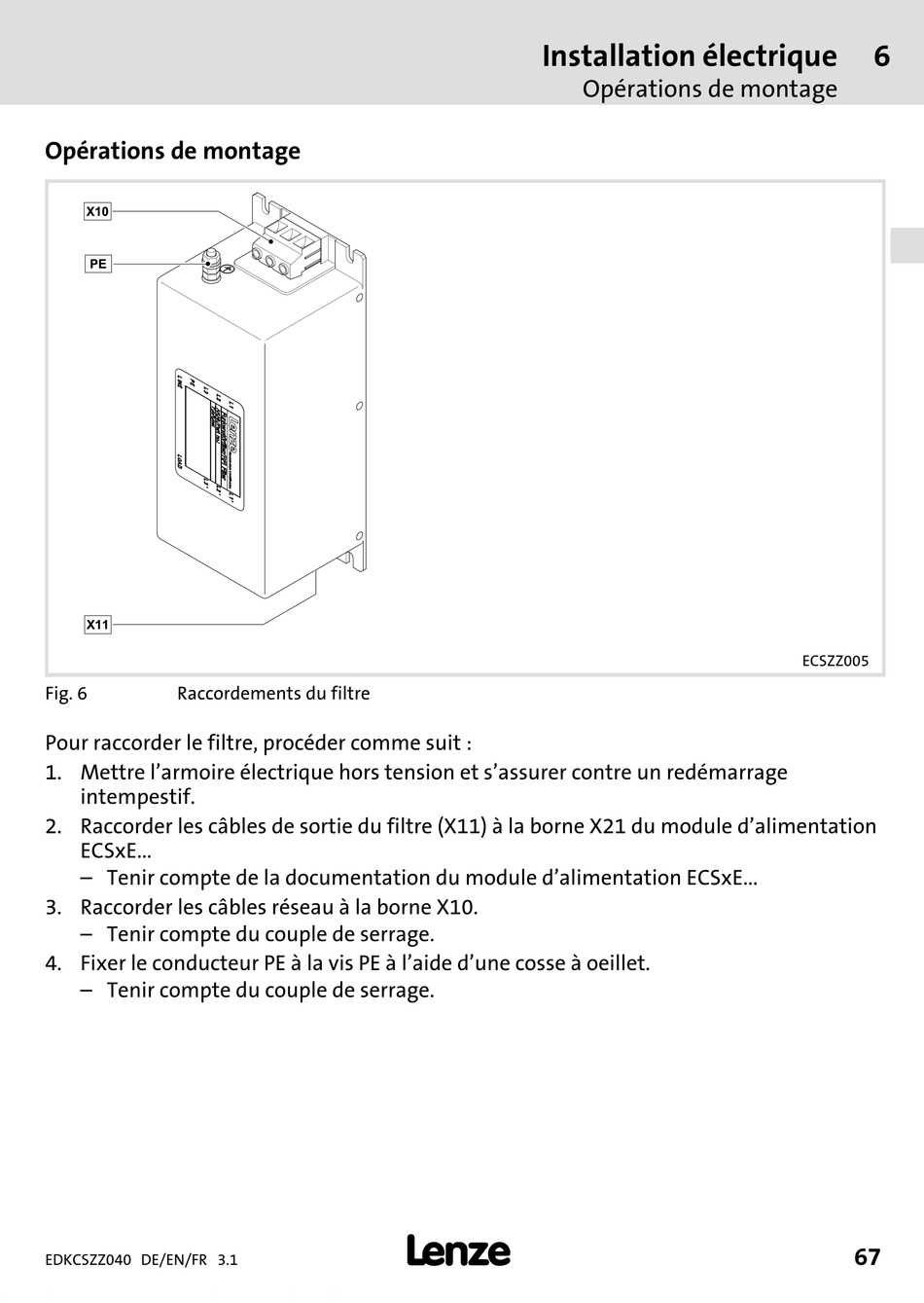

Fig. 6 Raccordements du filtre
Pour raccorder le filtre, procéder comme suit :
1. Mettre l'armoire électrique hors tension et s'assurer contre un redémarrage
intempestif.
2. Raccorder les câbles de sortie du filtre (X11) à la borne X21 du module d'alimentation
ECSxE...
– Tenir compte de la documentation du module d'alimentation ECSxE...
3. Raccorder les câbles réseau à la borne X10.
– Tenir compte du couple de serrage.
4. Fixer le conducteur PE à la vis PE à l'aide d'une cosse à oeillet.
– Tenir compte du couple de serrage.
