Doporučené
(1)
hořáky
(2)
(3)
(4)
(5)
(6)
Potřebné kontaktní trubice:
1)
2)

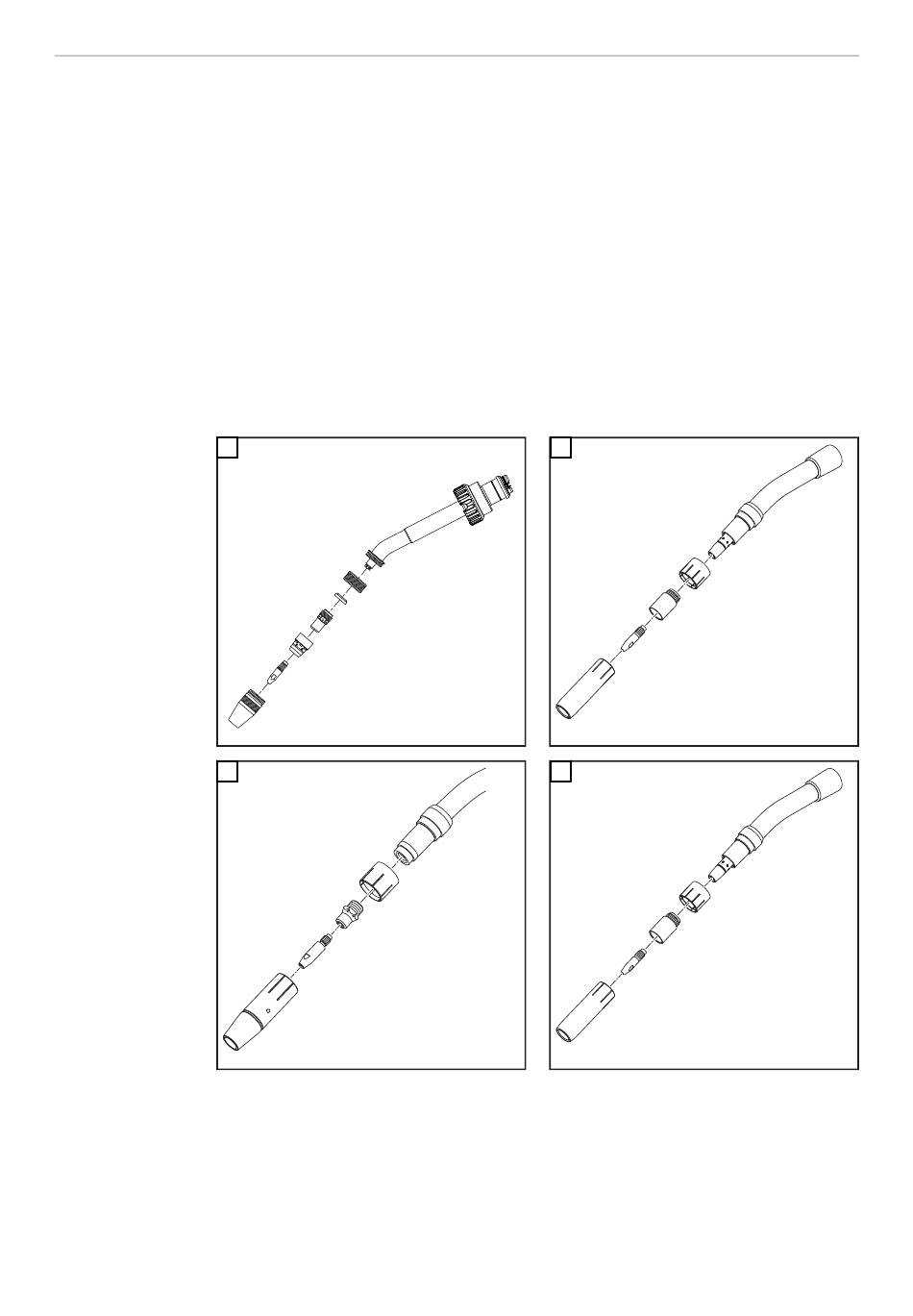

Následující montážní kroky jsou prováděny na příkladu modelu Robacta 300 /
500. Montáž s jinými těly hořáku probíhá obdobně.
1
3
76
1)
Robacta 280 : 22°
1)
Robacta 300 : 22°, 36°
1)
Robacta 400 : 22°, 36°
2)
Robacta 500 : 22°, 36°
2)
Robacta 700 : 22°, 36°
2)
Robacta 5000 : 22°, 36°
Kontaktní trubice M8 CB (s centrálním otvorem)
Kontaktní trubice M10 CB (s centrálním otvorem)
2
4
