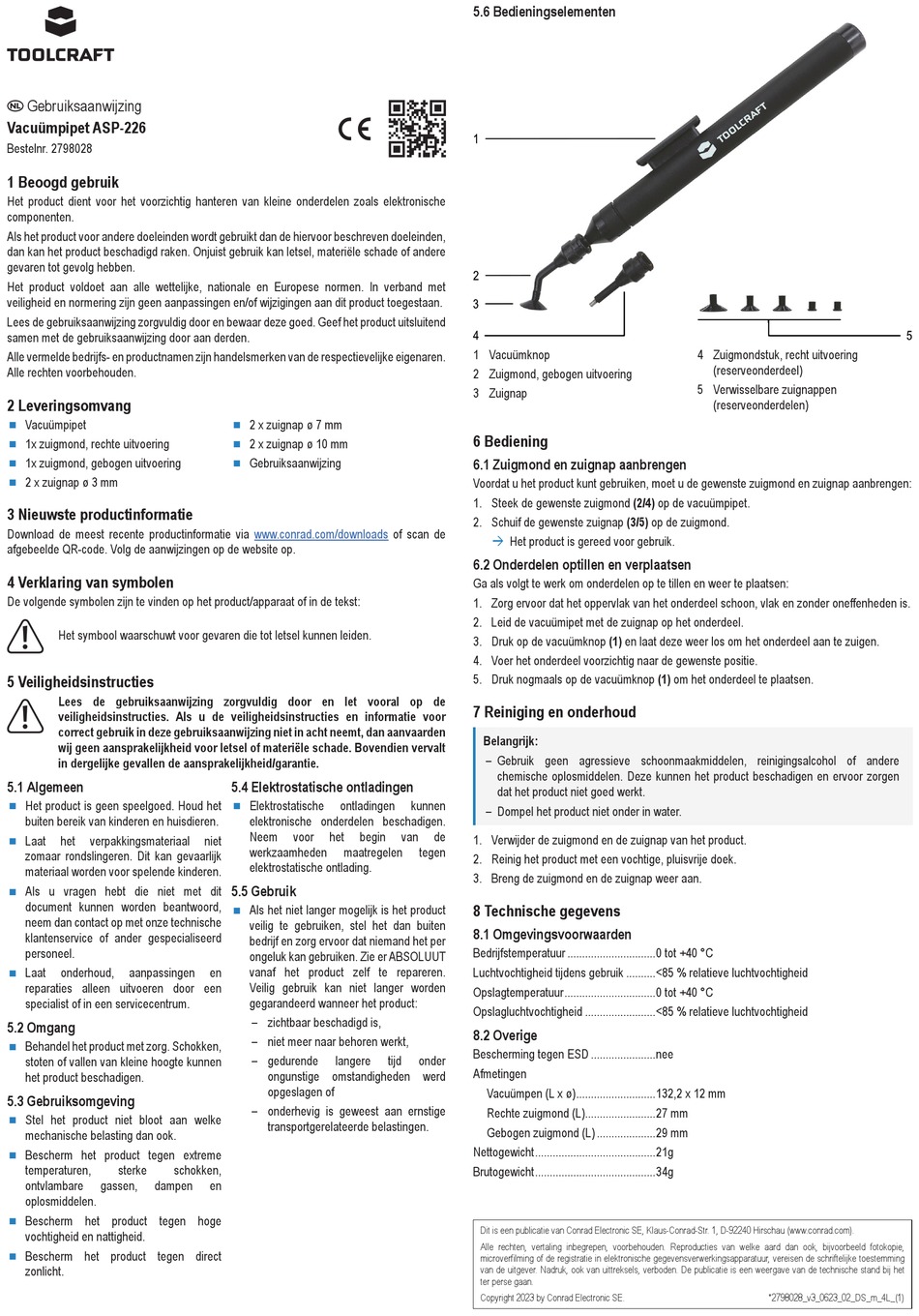

Gebruiksaanwijzing
Vacuümpipet ASP-226
Bestelnr. 2798028
1 Beoogd gebruik
Het product dient voor het voorzichtig hanteren van kleine onderdelen zoals elektronische
componenten.
Als het product voor andere doeleinden wordt gebruikt dan de hiervoor beschreven doeleinden,
dan kan het product beschadigd raken. Onjuist gebruik kan letsel, materiële schade of andere
gevaren tot gevolg hebben.
Het product voldoet aan alle wettelijke, nationale en Europese normen. In verband met
veiligheid en normering zijn geen aanpassingen en/of wijzigingen aan dit product toegestaan.
Lees de gebruiksaanwijzing zorgvuldig door en bewaar deze goed. Geef het product uitsluitend
samen met de gebruiksaanwijzing door aan derden.
Alle vermelde bedrijfs- en productnamen zijn handelsmerken van de respectievelijke eigenaren.
Alle rechten voorbehouden.
2 Leveringsomvang
Vacuümpipet
1x zuigmond, rechte uitvoering
1x zuigmond, gebogen uitvoering
2 x zuignap ø 3 mm
3 Nieuwste productinformatie
Download de meest recente productinformatie via
afgebeelde QR-code. Volg de aanwijzingen op de website op.
4 Verklaring van symbolen
De volgende symbolen zijn te vinden op het product/apparaat of in de tekst:
Het symbool waarschuwt voor gevaren die tot letsel kunnen leiden.
5 Veiligheidsinstructies
Lees de gebruiksaanwijzing zorgvuldig door en let vooral op de
veiligheidsinstructies. Als u de veiligheidsinstructies en informatie voor
correct gebruik in deze gebruiksaanwijzing niet in acht neemt, dan aanvaarden
wij geen aansprakelijkheid voor letsel of materiële schade. Bovendien vervalt
in dergelijke gevallen de aansprakelijkheid/garantie.
5.1 Algemeen
Het product is geen speelgoed. Houd het
buiten bereik van kinderen en huisdieren.
Laat
het
verpakkingsmateriaal
zomaar rondslingeren. Dit kan gevaarlijk
materiaal worden voor spelende kinderen.
Als u vragen hebt die niet met dit
document kunnen worden beantwoord,
neem dan contact op met onze technische
klantenservice of ander gespecialiseerd
personeel.
Laat
onderhoud,
aanpassingen
reparaties alleen uitvoeren door een
specialist of in een servicecentrum.
5.2 Omgang
Behandel het product met zorg. Schokken,
stoten of vallen van kleine hoogte kunnen
het product beschadigen.
5.3 Gebruiksomgeving
Stel het product niet bloot aan welke
mechanische belasting dan ook.
Bescherm het product tegen extreme
temperaturen,
sterke
schokken,
ontvlambare
gassen,
dampen
oplosmiddelen.
Bescherm het product tegen hoge
vochtigheid en nattigheid.
Bescherm het product tegen direct
zonlicht.
2 x zuignap ø 7 mm
2 x zuignap ø 10 mm
Gebruiksaanwijzing
www.conrad.com/downloads
5.4 Elektrostatische ontladingen
Elektrostatische
ontladingen
elektronische onderdelen beschadigen.
Neem
voor
het
begin
niet
werkzaamheden
maatregelen
elektrostatische ontlading.
5.5 Gebruik
Als het niet langer mogelijk is het product
veilig te gebruiken, stel het dan buiten
bedrijf en zorg ervoor dat niemand het per
ongeluk kan gebruiken. Zie er ABSOLUUT
vanaf het product zelf te repareren.
en
Veilig gebruik kan niet langer worden
gegarandeerd wanneer het product:
– zichtbaar beschadigd is,
– niet meer naar behoren werkt,
– gedurende
langere
ongunstige omstandigheden werd
opgeslagen of
– onderhevig is geweest aan ernstige
transportgerelateerde belastingen.
en
5.6 Bedieningselementen
1 Vacuümknop
2 Zuigmond, gebogen uitvoering
3 Zuignap
6 Bediening
6.1 Zuigmond en zuignap aanbrengen
Voordat u het product kunt gebruiken, moet u de gewenste zuigmond en zuignap aanbrengen:
1. Steek de gewenste zuigmond (2/4) op de vacuümpipet.
2. Schuif de gewenste zuignap (3/5) op de zuigmond.
of scan de
Het product is gereed voor gebruik.
Æ
6.2 Onderdelen optillen en verplaatsen
Ga als volgt te werk om onderdelen op te tillen en weer te plaatsen:
1. Zorg ervoor dat het oppervlak van het onderdeel schoon, vlak en zonder oneffenheden is.
2. Leid de vacuümipet met de zuignap op het onderdeel.
3. Druk op de vacuümknop (1) en laat deze weer los om het onderdeel aan te zuigen.
4. Voer het onderdeel voorzichtig naar de gewenste positie.
5. Druk nogmaals op de vacuümknop (1) om het onderdeel te plaatsen.
7 Reiniging en onderhoud
Belangrijk:
– Gebruik geen agressieve schoonmaakmiddelen, reinigingsalcohol of andere
chemische oplosmiddelen. Deze kunnen het product beschadigen en ervoor zorgen
dat het product niet goed werkt.
kunnen
– Dompel het product niet onder in water.
van
de
1. Verwijder de zuigmond en de zuignap van het product.
tegen
2. Reinig het product met een vochtige, pluisvrije doek.
3. Breng de zuigmond en de zuignap weer aan.
8 Technische gegevens
8.1 Omgevingsvoorwaarden
Bedrijfstemperatuur ..............................0 tot +40 °C
Luchtvochtigheid tijdens gebruik ..........<85 % relatieve luchtvochtigheid
Opslagtemperatuur ...............................0 tot +40 °C
Opslagluchtvochtigheid ........................<85 % relatieve luchtvochtigheid
8.2 Overige
Bescherming tegen ESD ......................nee
tijd
onder
Afmetingen
Vacuümpen (L x ø) ...........................132,2 x 12 mm
Rechte zuigmond (L)........................27 mm
Gebogen zuigmond (L) ....................29 mm
Nettogewicht .........................................21g
Brutogewicht .........................................34g
Dit is een publicatie van Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld fotokopie,
microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, vereisen de schriftelijke toestemming
van de uitgever. Nadruk, ook van uittreksels, verboden. De publicatie is een weergave van de technische stand bij het
ter perse gaan.
Copyright 2023 by Conrad Electronic SE.
4 Zuigmondstuk, recht uitvoering
(reserveonderdeel)
5 Verwisselbare zuignappen
(reserveonderdelen)
*2798028_v3_0623_02_DS_m_4L_(1)
