TOOLCRAFT ASP-226 Bedienungsanleitung

Bedienungsanleitung
Vakuumpipette ASP-226
Best.-Nr. 2798028
1 Bestimmungsgemäße Verwendung
Das Produkt dient zur schonenden Handhabung von kleinen Bauteilen wie z. B. Elektronik-
komponenten.
Falls Sie das Produkt für andere als die zuvor genannten Zwecke verwenden, könnte das
Produkt beschädigt werden. Unsachgemäßer Gebrauch kann zu Sachschäden oder anderen
Gefährdungen führen.
Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen.
Aus Sicherheits- und Zulassungsgründen dürfen Sie dieses Produkt nicht umbauen und/oder
verändern.
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf.
Geben Sie das Produkt nur zusammen mit der Bedienungsanleitung an Dritte weiter.
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen
Inhaber. Alle Rechte vorbehalten.
2 Lieferumfang

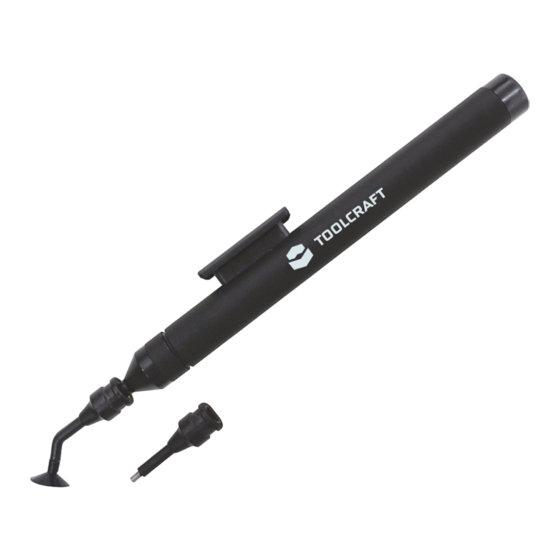

Vakuumpipette
1 x Saugdüse, gerade Ausführung
1 x Saugdüse, gebogene Ausführung
2 x Saugnapf ø 3 mm
3 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website.
4 Symbolerklärung
Folgende Symbole befinden sich auf dem Produkt/Gerät oder im Text:
Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.
5 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten
Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser
Bedienungsanleitung enthaltenen Sicherheitshinweise und Informationen für
einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Verletzungen oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
5.1 Allgemein
Das Produkt ist kein Spielzeug. Halten Sie
es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht
achtlos herumliegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug
werden.
Falls Sie Fragen haben, die mit diesem
Dokument nicht beantwortet werden
können, wenden Sie sich an unseren
technischen Kundendienst oder
sonstiges Fachpersonal.
Lassen Sie Wartungs-, Anpassungs-
und Reparaturarbeiten ausschließlich
von einem Fachmann bzw.
Fachwerkstatt durchführen.
5.2 Handhabung
Gehen Sie stets vorsichtig mit dem
Produkt um. Stöße, Schläge oder das
Herunterfallen aus geringer Höhe können
das Produkt beschädigen.
5.3 Betriebsumgebung
Setzen Sie das Produkt
mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen
Temperaturen, starken
brennbaren Gasen, Dämpfen
Lösungsmitteln.
2 x Saugnapf ø 7 mm
2 x Saugnapf ø 10 mm
Bedienungsanleitung
www.conrad.com/downloads
Schützen Sie das Produkt vor hoher
Feuchtigkeit und Nässe.
Schützen Sie das Produkt vor direkter
Sonneneinstrahlung.
5.4 Elektrostatische Entladungen
Elektrostatische Entladungen
elektronische Bauteile
Treffen Sie vor Beginn der Arbeit
Maßnahmen gegen
Entladung.
an
5.5 Betrieb
Sollte kein sicherer
möglich sein, nehmen Sie das Produkt
außer Betrieb und schützen Sie es vor
einer
unbeabsichtigter Verwendung. Sehen
Sie UNBEDINGT davon ab, das Produkt
selbst zu reparieren. Der sichere Betrieb
ist nicht mehr gewährleistet, wenn das
Produkt:
– sichtbare Schäden aufweist,
– nicht mehr
funktioniert,
– über einen längeren Zeitraum unter
keiner
ungünstigen Umgebungsbedingungen
gelagert wurde oder
– erheblichen Transportbelastungen
Stößen,
ausgesetzt wurde.
und
5.6 Bedienelemente
1 Vakuum-Taster
2 Saugdüse, gebogene Ausführung
3 Saugnapf
6 Bedienung
6.1 Saugdüse und Saugnapf anbringen
Bevor Sie das Produkt nutzen können, müssen Sie die gewünschte Saugdüse und Saugnapf
anbringen:
1. Stecken Sie die gewünschte Saugdüse (2/4) auf die Vakuumpipette.
2. Schieben Sie den gewünschten Saugnapf (3/5) auf die Saugdüse auf.
Das Produkt ist einsatzbereit.
Æ
herunter
6.2 Bauteile anheben und absetzen
Gehen Sie wie folgt vor, um Bauteile anzuheben und wieder abzusetzen:
1. Stellen Sie sicher, dass die Oberfläche des Bauteils sauber, plan und ohne Unebenheiten ist.
2. Führen Sie die Vakuumpipette mit dem Saugnapf an das Bauteil.
3. Drücken Sie den Vakuum-Taster (1) und lassen Sie ihn wieder los, um das Bauteil
anzusaugen.
4. Führen Sie das Bauteil vorsichtig an die gewünschte Position.
5. Drücken Sie den Vakuum-Taster (1) erneut, um das Bauteil abzulegen.
7 Reinigung und Pflege
Wichtig:
– Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere
chemische Lösungsmittel. Diese können zu Beschädigungen und zu Fehlfunktionen
des Produkts führen.
– Tauchen Sie das Produkt nicht in Wasser.
1. Entfernen Sie die Saugdüse und den Saugnapf vom Produkt.
2. Reinigen Sie alle Einzelteile mit einem feuchten, faserfreien Tuch.
3. Bringen Sie die Saugdüse und den Saugnapf wieder an.
können
8 Technische Daten
beschädigen.
8.1 Umgebungsbedingungen
elektrostatische
Betriebstemperatur ...............................0 bis +40 °C
Betriebsluftfeuchtigkeit .........................<85 % rF
Lagertemperatur ...................................0 bis +40 °C
Betrieb mehr
Lagerluftfeuchtigkeit .............................<85 % rF
8.2 Andere
Schutz gegen ESD ...............................nein
Abmessungen
Vakuumstift (L x ø) ...........................132,2 x 12 mm
Gerade Saugdüse (L) ......................27 mm
Gebogene Saugdüse (L)..................29 mm
ordnungsgemäß
Nettogewicht .........................................21 g
Bruttogewicht ........................................34 g
