2.4 Datentypen
Nr.
0
1
2
4
6
7
10
11
12

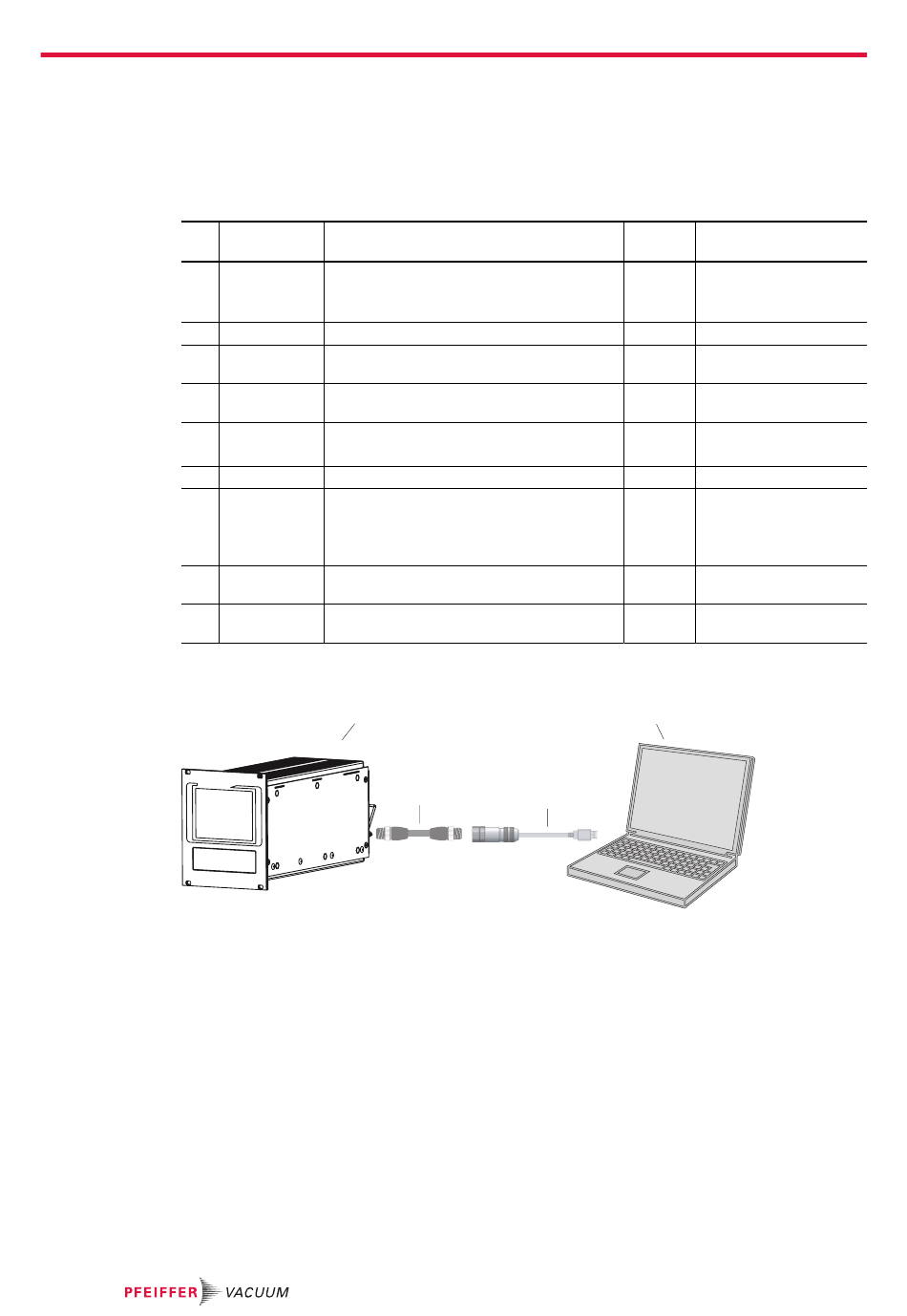

2.5 Anschlussmöglichkeiten
Abb. 1:
1 OmniControl (Host)
2 Schnittstellenanschluss RS-485
OmniControl an PC anschließen
1. Verwenden Sie entsprechende Verbindungskabel aus dem Lieferumfang des Bediengeräts oder
2. Schließen Sie einen PC über den USB/RS-485-Konverter an.
6/14
Parameternummer n2–n0 existiert nicht
Daten dn–d0 außerhalb des erlaubten Bereichs
logischer Zugriffsfehler
Datentyp
Beschreibung
boolean_old
Logischer Wert (falsch / wahr)
u_integer
Positive ganze Zahl
u_real
Festkommazahl (ohne Vorzeichen)
string
Beliebige Zeichenkette mit 6 Zeichen. AS-
CII-Codes zwischen 32 und 127
boolean_new
Logischer Wert (falsch / wahr)
u_short_int
Positive ganze Zahl
u_expo_new
Positive Exponentialzahl. Die letzten bei-
den Stellen sind der Exponent mit einem
Abzug von 20.
string16
Beliebige Zeichenkette mit 16 Zeichen.
ASCII-Codes zwischen 32 und 127
string8
Beliebige Zeichenkette mit 8 Zeichen. AS-
CII-Codes zwischen 32 und 127
1
OmniControl an PC anschließen
aus dem Zubehörprogramm.
2
3
3
USB/RS-485-Konverter
4
PC (Device)
Länge
Beispiel
l1 – l0
06
000000 entspricht
falsch
111111 entspricht wahr
06
000000 bis 999999
06
001571 entspricht
15,71
06
TC_110, TM_700
01
0 entspricht falsch
1 entspricht wahr
03
000 bis 999
06
100023 entspricht
1,0 · 10
3
100000 entspricht
1,0 · 10
-20
16
BrezelBier&Wurst
08
beispiel
4
