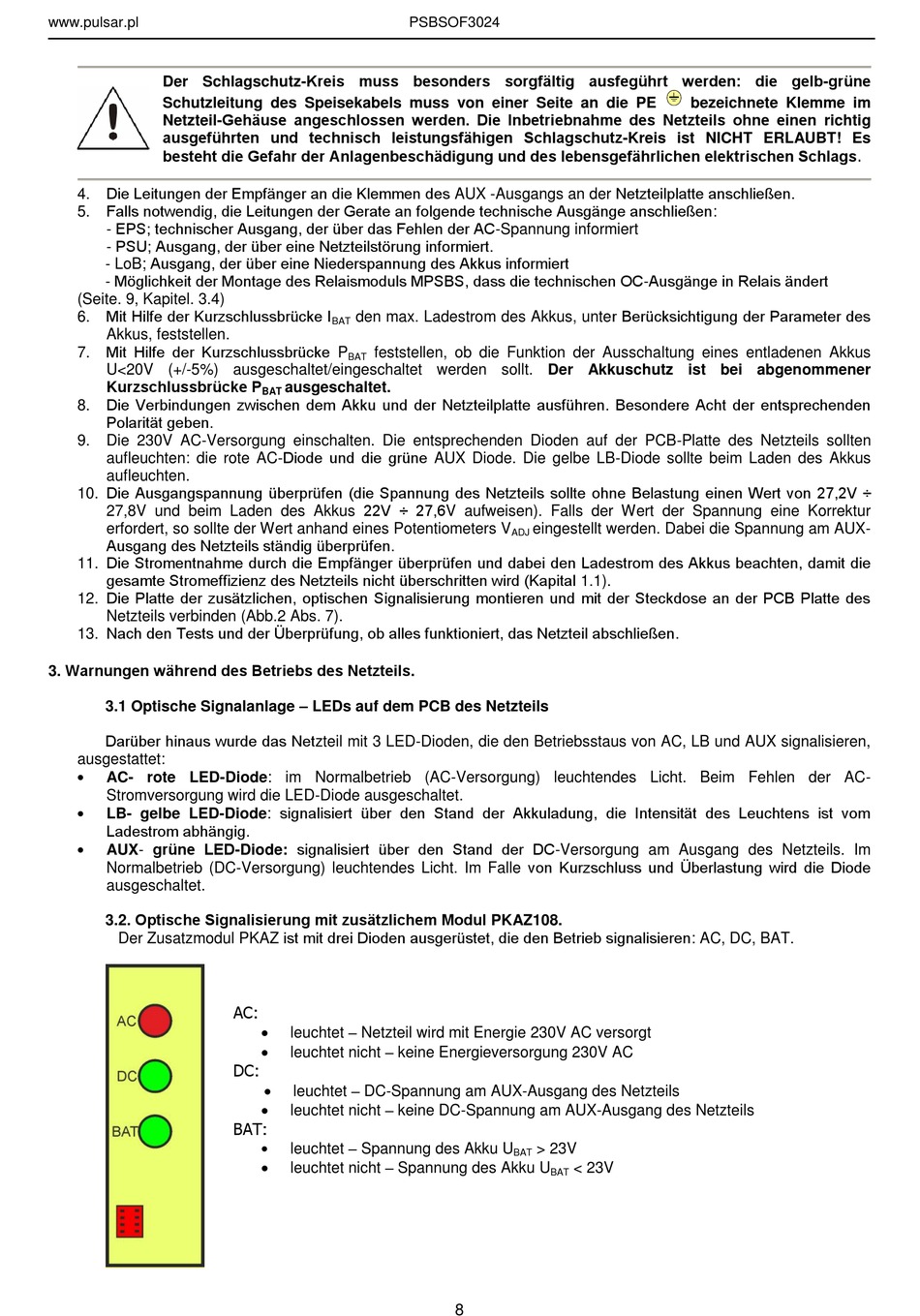

Warnungen Während Des Betriebs Des Netzteils; Optische Signalanlage - Leds Auf Dem Pcb Des Netzteils - Pulsar Psbsof 3024 Bedienungsanleitung

www.pulsar.pl
Der Schlagschutz-Kreis muss besonders sorgfältig ausfegührt werden: die gelb-grüne
Schutzleitung des Speisekabels muss von einer Seite an die PE
Netzteil-Gehäuse angeschlossen werden. Die Inbetriebnahme des Netzteils ohne einen richtig
ausgeführten und technisch leistungsfähigen Schlagschutz-Kreis ist NICHT ERLAUBT! Es
besteht die Gefahr der Anlagenbeschädigung und des lebensgefährlichen elektrischen Schlags.
Die Leitungen der Empfänger an die Klemmen des AUX -Ausgangs an der Netzteilplatte anschließen.
4.
Falls notwendig, die Leitungen der Gerate an folgende technische Ausgänge anschließen:
5.
- EPS; technischer Ausgang, der über das Fehlen der AC-Spannung informiert
- PSU; Ausgang, der über eine Netzteilstörung informiert.
- LoB; Ausgang, der über eine Niederspannung des Akkus informiert
- Möglichkeit der Montage des Relaismoduls MPSBS, dass die technischen OC-Ausgänge in Relais ändert
(Seite. 9, Kapitel. 3.4)
Mit Hilfe der Kurzschlussbrücke I
6.
Akkus, feststellen.
Mit Hilfe der Kurzschlussbrücke P
7.
U<20V (+/-5%) ausgeschaltet/eingeschaltet werden sollt. Der Akkuschutz ist bei abgenommener
Kurzschlussbrücke P
Die Verbindungen zwischen dem Akku und der Netzteilplatte ausführen. Besondere Acht der entsprechenden
8.
Polarität geben.
9. Die 230V AC-Versorgung einschalten. Die entsprechenden Dioden auf der PCB-Platte des Netzteils sollten
aufleuchten: die rote AC-Diode und die grüne AUX Diode. Die gelbe LB-Diode sollte beim Laden des Akkus
aufleuchten.
10. Die Ausgangspannung überprüfen (die Spannung des Netzteils sollte ohne Belastung einen Wert von 27,2V ÷
27,8V und beim Laden des Akkus 22V ÷ 27,6V aufweisen). Falls der Wert der Spannung eine Korrektur
erfordert, so sollte der Wert anhand eines Potentiometers V
Ausgang des Netzteils ständig überprüfen.
11. Die Stromentnahme durch die Empfänger überprüfen und dabei den Ladestrom des Akkus beachten, damit die
gesamte Stromeffizienz des Netzteils nicht überschritten wird (Kapital 1.1).
12. Die Platte der zusätzlichen, optischen Signalisierung montieren und mit der Steckdose an der PCB Platte des
Netzteils verbinden (Abb.2 Abs. 7).
13. Nach den Tests und der Überprüfung, ob alles funktioniert, das Netzteil abschließen.
3. Warnungen während des Betriebs des Netzteils.
3.1 Optische Signalanlage – LEDs auf dem PCB des Netzteils
Darüber hinaus wurde das Netzteil mit 3 LED-Dioden, die den Betriebsstaus von AC, LB und AUX signalisieren,
ausgestattet:

AC- rote LED-Diode: im Normalbetrieb (AC-Versorgung) leuchtendes Licht. Beim Fehlen der AC-
Stromversorgung wird die LED-Diode ausgeschaltet.

LB- gelbe LED-Diode: signalisiert über den Stand der Akkuladung, die Intensität des Leuchtens ist vom
Ladestrom abhängig.

AUX- grüne LED-Diode: signalisiert über den Stand der DC-Versorgung am Ausgang des Netzteils. Im
Normalbetrieb (DC-Versorgung) leuchtendes Licht. Im Falle von Kurzschluss und Überlastung wird die Diode
ausgeschaltet.
3.2. Optische Signalisierung mit zusätzlichem Modul PKAZ108.
Der Zusatzmodul PKAZ ist mit drei Dioden ausgerüstet, die den Betrieb signalisieren: AC, DC, BAT.
den max. Ladestrom des Akkus, unter Berücksichtigung der Parameter des
BAT
feststellen, ob die Funktion der Ausschaltung eines entladenen Akkus
BAT
ausgeschaltet.
BAT
AC:

leuchtet – Netzteil wird mit Energie 230V AC versorgt

leuchtet nicht – keine Energieversorgung 230V AC
DC:

leuchtet – DC-Spannung am AUX-Ausgang des Netzteils

leuchtet nicht – keine DC-Spannung am AUX-Ausgang des Netzteils
BAT:

leuchtet – Spannung des Akku U

leuchtet nicht – Spannung des Akku U
PSBSOF3024
eingestellt werden. Dabei die Spannung am AUX-
ADJ
> 23V
BAT
< 23V
BAT
8
bezeichnete Klemme im
