Pulsar PSBSOF 3024 Bedienungsanleitung Seite 5
Impulspuffernetzteil zur bebauung
Inhaltsverzeichnis
www.pulsar.pl
PSBSOF3024
Tabelle 2. Elemente des Netzteils (siehe Abb. 3).
Nr. des Elements
Beschreibung
Trenntransformator
Platte des Netzteils (siehe Tab. 1, Abb. 2)
Öffnungen für die Montage der Hacken auf der Schiene DIN (PKAZ107)
F
Sicherung im Schaltkreis der Versorgung 230V, T3,15A / 250V
MAINS
L-N-Klemme der Versorgung 230V AC,
PE-Schutzleiterklemme
Steckverbinder des Akkus; positiv: +BAT = rot, negativ: - BAT = schwarz
Modul der optischen Signalisierung (Montageoption mit PKAZ108)

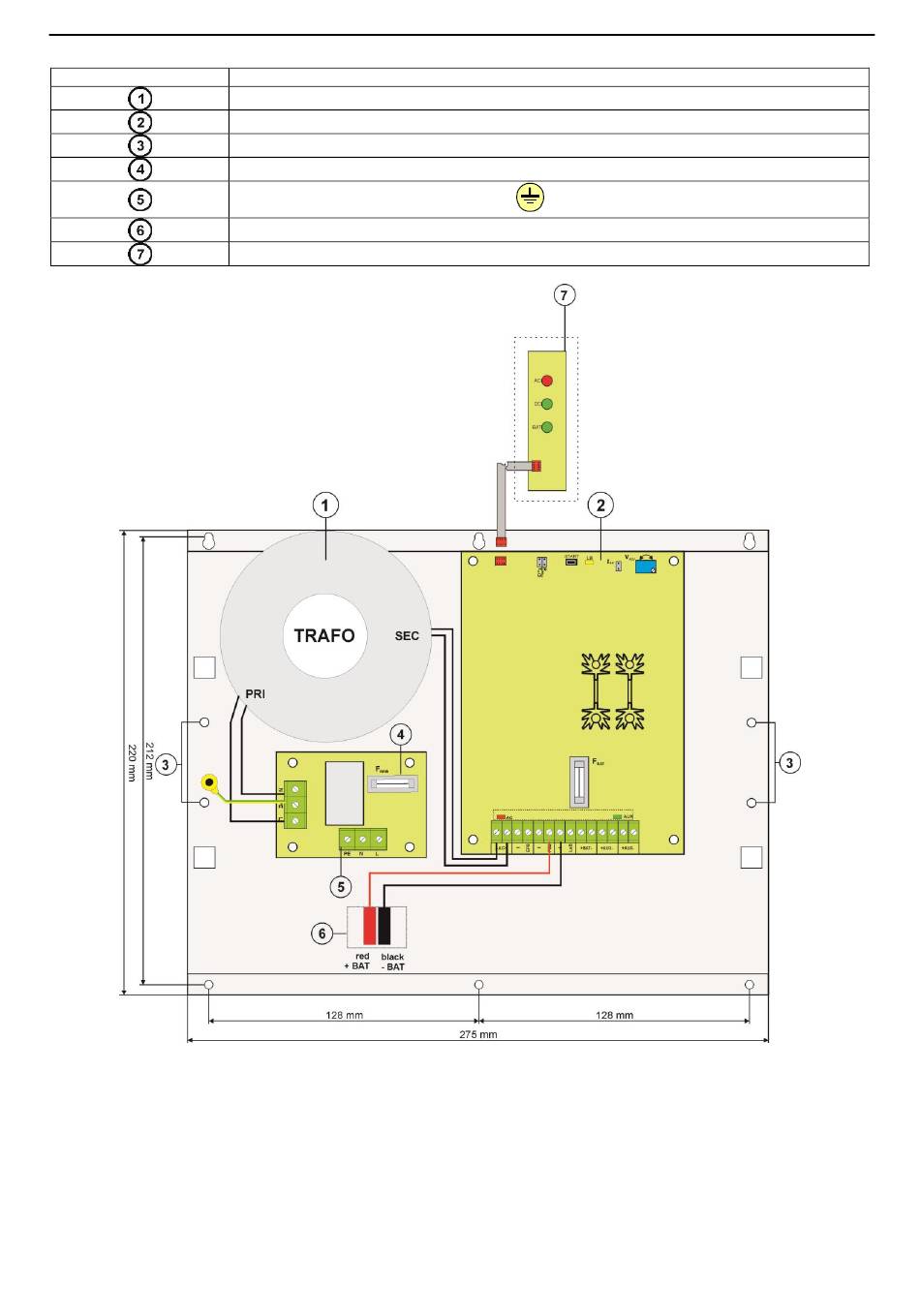

Abb. 3. Ansicht des Netzteils.
