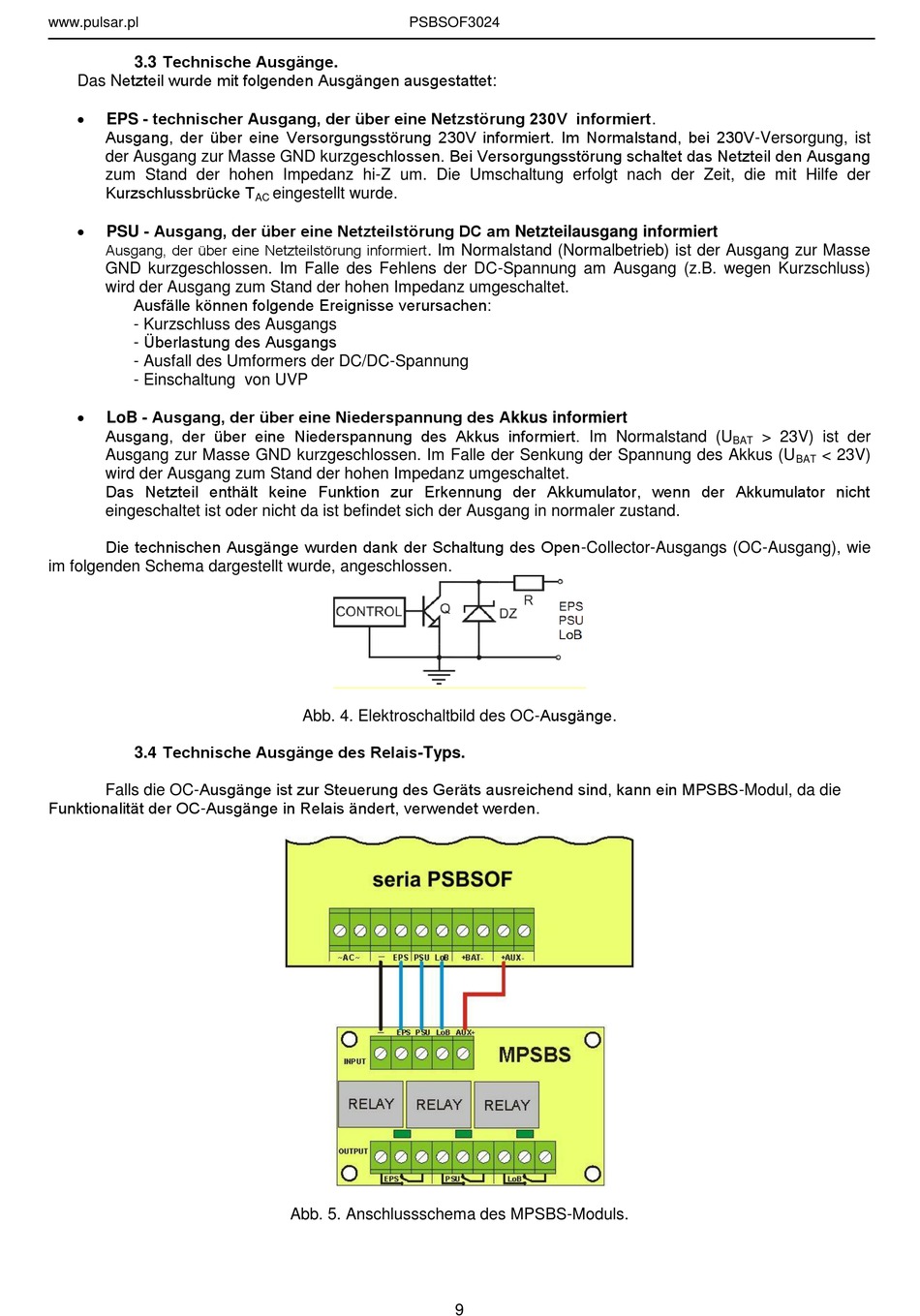

3.3 Technische Ausgänge.
Das Netzteil wurde mit folgenden Ausgängen ausgestattet:

EPS - technischer Ausgang, der über eine Netzstörung 230V informiert.
Ausgang, der über eine Versorgungsstörung 230V informiert. Im Normalstand, bei 230V-Versorgung, ist
der Ausgang zur Masse GND kurzgeschlossen. Bei Versorgungsstörung schaltet das Netzteil den Ausgang
zum Stand der hohen Impedanz hi-Z um. Die Umschaltung erfolgt nach der Zeit, die mit Hilfe der
Kurzschlussbrücke T

PSU - Ausgang, der über eine Netzteilstörung DC am Netzteilausgang informiert
Ausgang, der über eine Netzteilstörung informiert
GND kurzgeschlossen. Im Falle des Fehlens der DC-Spannung am Ausgang (z.B. wegen Kurzschluss)
wird der Ausgang zum Stand der hohen Impedanz umgeschaltet.
Ausfälle können folgende Ereignisse verursachen:
- Kurzschluss des Ausgangs
- Überlastung des Ausgangs
- Ausfall des Umformers der DC/DC-Spannung
- Einschaltung von UVP

LoB - Ausgang, der über eine Niederspannung des Akkus informiert
Ausgang, der über eine Niederspannung des Akkus informiert. Im Normalstand (U
Ausgang zur Masse GND kurzgeschlossen. Im Falle der Senkung der Spannung des Akkus (U
wird der Ausgang zum Stand der hohen Impedanz umgeschaltet.
Das Netzteil enthält keine Funktion zur Erkennung der Akkumulator, wenn der Akkumulator nicht
eingeschaltet ist oder nicht da ist befindet sich der Ausgang in normaler zustand.
Die technischen Ausgänge wurden dank der Schaltung des Open-Collector-Ausgangs (OC-Ausgang), wie
im folgenden Schema dargestellt wurde, angeschlossen.
3.4 Technische Ausgänge des Relais-Typs.
Falls die OC-Ausgänge ist zur Steuerung des Geräts ausreichend sind, kann ein MPSBS-Modul, da die
Funktionalität der OC-Ausgänge in Relais ändert, verwendet werden.
PSBSOF3024
eingestellt wurde.
AC
. Im Normalstand (Normalbetrieb) ist der Ausgang zur Masse
Abb. 4. Elektroschaltbild des OC-Ausgänge.
Abb. 5. Anschlussschema des MPSBS-Moduls.
9
> 23V) ist der
BAT
< 23V)
BAT
