1. Puffernetzteil PSBSOF 27,6V/ Relaismodul MPSBS
- PSBSOF3024 + MPSBS
2. Puffernetzteil PSBSOF 27,6V/3x1A/ Relaismodul MPSBS
- PSBSOF3024 + LB4 3x1A (AWZ575, AWZ576) + MPSBS
3. Puffernetzteil PSBSOF 27,6V/6x0,5A/ Relaismodul MPSBS
- PSBSOF3024 + LB8 6x0,5A (AWZ578, AWZ580) + MPSBS
1.2 Blockschaltbild (Abb.1).
PSBSOF3024
OPTIONALE KONFIGURATIONEN DES NETZTEILS:
(Visualisierung ist unter: www.pulsar.pl erhältlich)

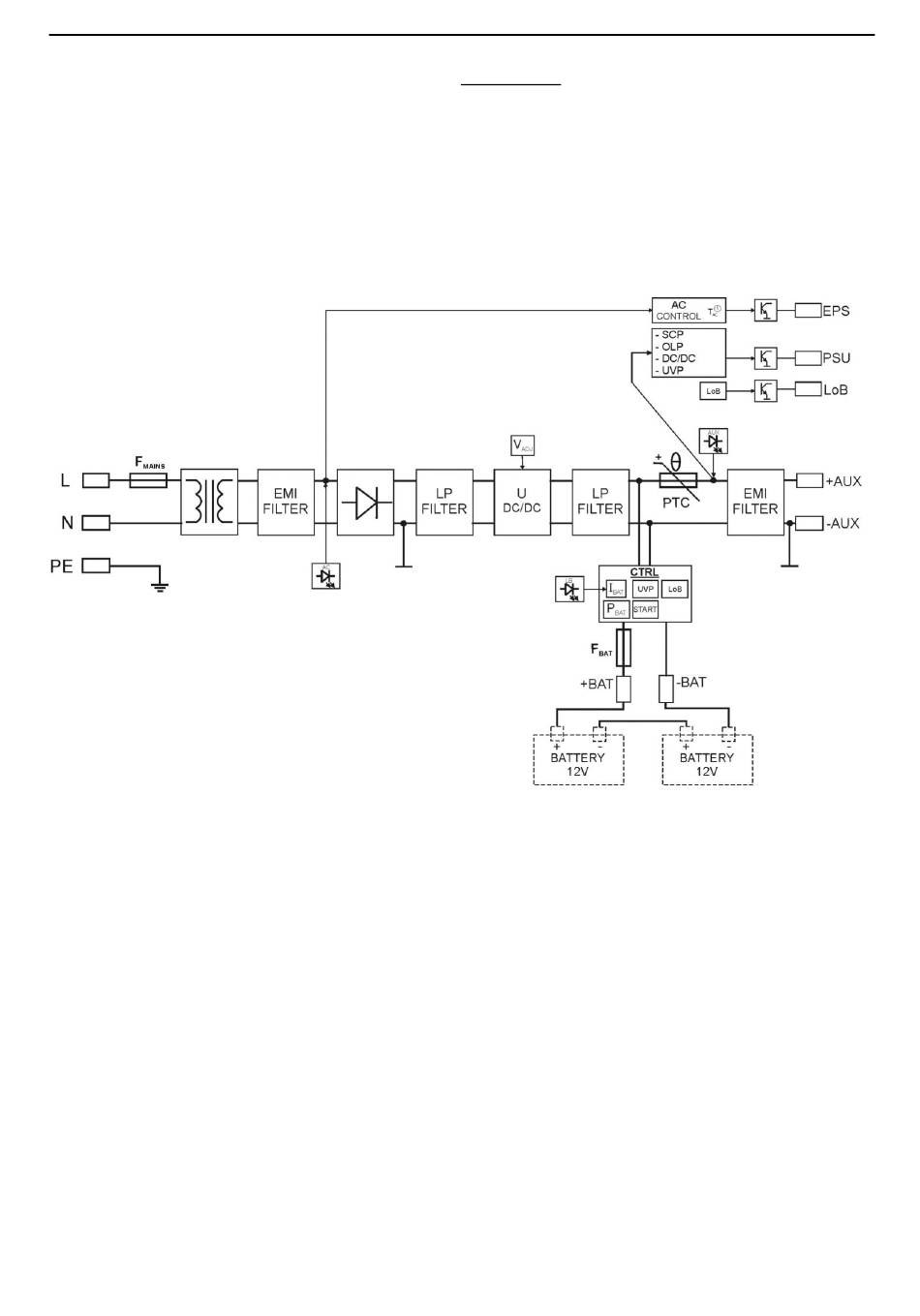

Abb. 1. Blockschaltbild des Netzteils.
3
