1.
Technische Beschreibung .
1.1 Allgemeine Beschreibung.
Das Puffernetzteil ist zur unterbrechungsfreier Speisung von Anlagen bestimmt, die eine stabilisierte
Stromspannung 12V DC (+/-15%) erfordern. Das Netzteil führt eine Spannung U= 13,8V DC von folgender
Stromleitungsfähigkeit zu :
Die Gesamtheit der von den Empfängern und des Akkus entnommenen Ströme beträgt max. 11A
Bei einer Netzstörung erfolgt eine sofortige Umschaltung auf Akkuversorgung.
Die etwaige Zeit der Aufrechterhaltung wurde unter der Vorgabe der vollen Belegung der Ausgangsports unter
Verwendung typischer Geräte und Akkumulatoren mit einer Kapazität von 17Ah angegeben. Es wurden die
Stromaufnahme für den Eigenbedarf sowie der energetische Leistungsgrad der Versorgungsschiene berücksichtigt. Eine
genaue Beschreibung der Art der Durchführung der Berechnungen befindet sich im Dokument
Aufrechterhaltung – Vorgaben für die
Die Konstruktion des Netzteil basiert auf dem Modul des Impuls-Netzteils, mit hoher Energie-Leistung, in einem
Metallgehäuse (Farbe RAL 9003) mit Platz für eine Batterie 17Ah/12V. Das Gehäuse ist mit
eine Öffnung der Vordertüren.

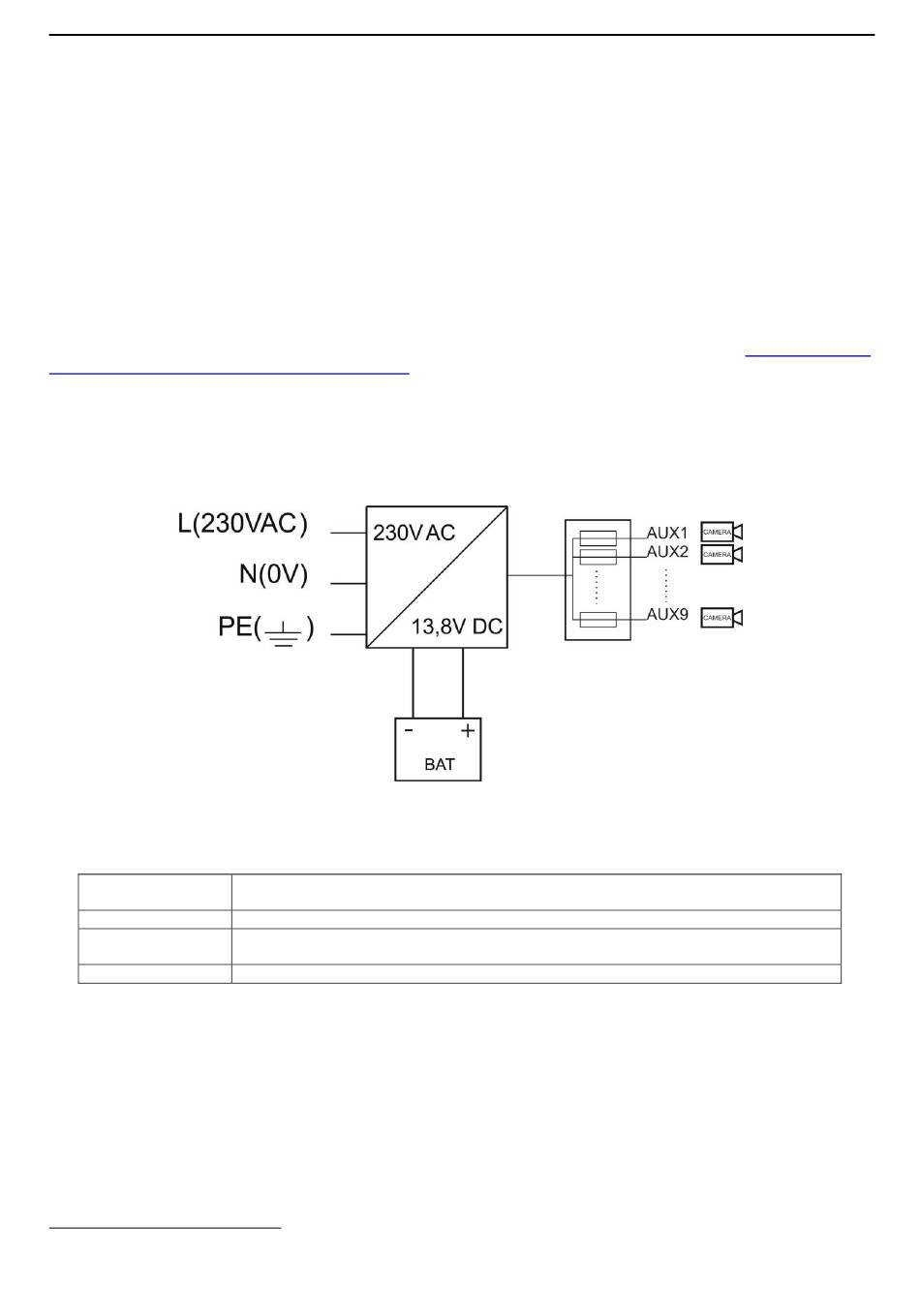

1.2. Blockschema (Bild.1).
1.3 Beschreibung der Elemente des Netzteils.
Tabelle 1. Beschreibung der Elemente und der Anschlüsse des Sicherungsmoduls (Tab.1, Abb.2)
Nr. des Elements
[Bild. 2]
[1]
[2]
[3]
*
Siehe Diagramm 1
PSDCB09129C
1. Ausgangsstrom 9x1A + 1A Laden des Akkus
2. Ausgangsstrom 9x0,77A + 4A Laden des Akkus
Berechnungen".
Bild.1. Schaltplan Netzteil.
F1÷F9 Schmelzsicherungen
L1÷L9 LED Dioden signalisieren das Vorhandensein der Spannungen an den
Ausgängen
AUX1÷AUX9 unabhängig gesicherte Ausgänge, gemeinsame Klemme COM (-)
Beschreibung
3
"Etwaige Zeit der
einen microswitch, der über
*
.
