Felszerelés
A monitor helyének kiválasztása
A készülék felszerelési helyének kiválasztásakor vegye figyelembe, hogy kábelekre lehet szükség. Javasoljuk, hogy a ké-
szüléket szemmagasságban helyezze el.
A rögzítőkeret felszerelése a videomonitor alá
Helyezze a keretet a kiválasztott helyre, jelölje be a csavarok helyét a nyílásokon keresztül, majd fúrjon lyukakat a falba.
Ügyeljen arra, hogy a keret közepén elegendő hely maradjon a monitor kábeleinek (kamerakábel, tápvezeték). Rögzítse a
tartót a csavarok segítségével.
A vezetékek csatlakoztatása
Csatlakoztassa az ajtóra szerelhető kameraegységeket vagy a kiegészítő CCTV kamerákat a monitorhoz, a kamerák vezetékeit
a monitor megfelelően felcímkézett kapcsaihoz csatlakoztatva – DOOR 1, DOOR 2, CAM 1, CAM 2
A monitor felakasztása
Óvatosan nyomja a monitort a tartókeretre úgy, hogy a fülek bepattanjanak a monitor hátulján lévő nyílásokba. Ezután tolja
a monitort kissé lefelé a rögzítéshez.
A készülék csatlakoztatása a táphálózathoz
A tápegységet a készüléknek megfelelő 230 V/50 Hz-es elektromos hálózathoz kell csatlakoztatni.
Csatlakoztassa a tápegység kimeneti csatlakozóját a videomonitor hátulján levő, erre kijelölt csatlakozóaljzatba.
Több monitor használata a rendszerben
Ha a rendszer több monitort tartalmaz, mindegyikhez egy saját azonosítót kell rendelni.
Menü - - Set device ID (Eszközazonosító beállítása)
Az ajtóra szerelhető kameraegység felszerelése
lásd az 4. ábrát
Válasszon ki egy megfelelő helyet és szerelje fel a tartókeretet.
Húzza át a tápkábelt a tartókeret nyílásán, és csatlakoztassa a kameraegység hátulján levő terminálhoz.
Szerelje fel a csatlakoztatott kameraegységet a tartókeretre a tartozékként kapott csavarokkal.
A kameraegység felszerelése vakolatra
Vigyen fel egy réteg szilikont a fal és az ajtóra szerelhető kameraegység közé, hogy megakadályozza a nedvesség beszi-
várgását. A szilikont felülre és az oldalakra vigye fel. A készülék alsó részét szabadon kell hagyni, hogy a pára szabadon
távozhasson a kameraegység mögül.
Az ajtóra rögzített kameraegység hangerejének, valamint a Kilépés gomb lenyomására aktiválódó
ajtózár relé kapcsolási idejének beállítása
lásd az 5. ábrát
Az értékeket a kameraegység hátoldalán lévő, gumiszigeteléssel fedett forgatógombok segítségével lehet beállítani.
Az összekötő kábelek paraméterei
20 m alatti távolságnál használjon jó minőségű, árnyékolt FTP CAT.5 kábelt (optimális esetben CAT.6-ot). 20 m feletti tá-
volságnál SYKFY 5 × 2 × 0,5 vagy 10 × 2 × 0,5 kábelt javasolunk. Nagyobb keresztmetszet eléréséhez a vezetékeket duplán
vagy triplán is használhatja.
A kábelek végleges átmérőinek táblázata:
Kábelmag átmérője [mm]
0,5
0,65
0,8
1
Alapkiépítés esetén nem szükséges koaxiális kábelt használni a videoközvetítés átviteléhez.
Koaxiális kábelt csak 100 m távolság felett érdemes használni.
Nagy távolságon föld alatt vezetett kábel esetén javasoljuk TCEPKPFLE kategóriájú kommunikációs kábel használatát.

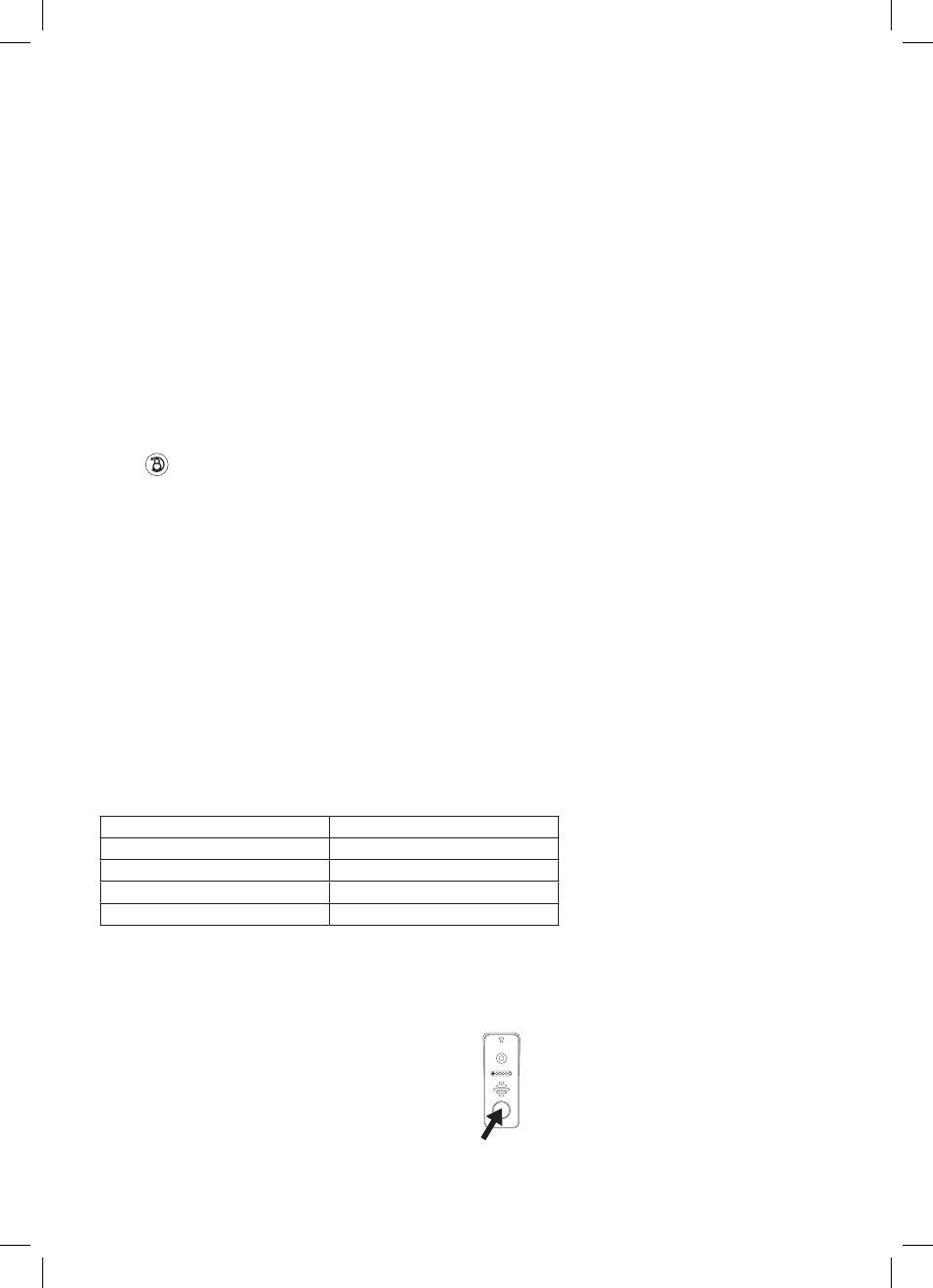

A készülék alapszintű kezelése
A csengő megszólaltatásához és a videotelefon képének
megjelenítéséhez nyomja meg az ajtóra rögzített kamera-
egység gombját.
Távolság [m]
20
50
70
115
A kinti hang szintén továbbításra kerül a monitorra.
