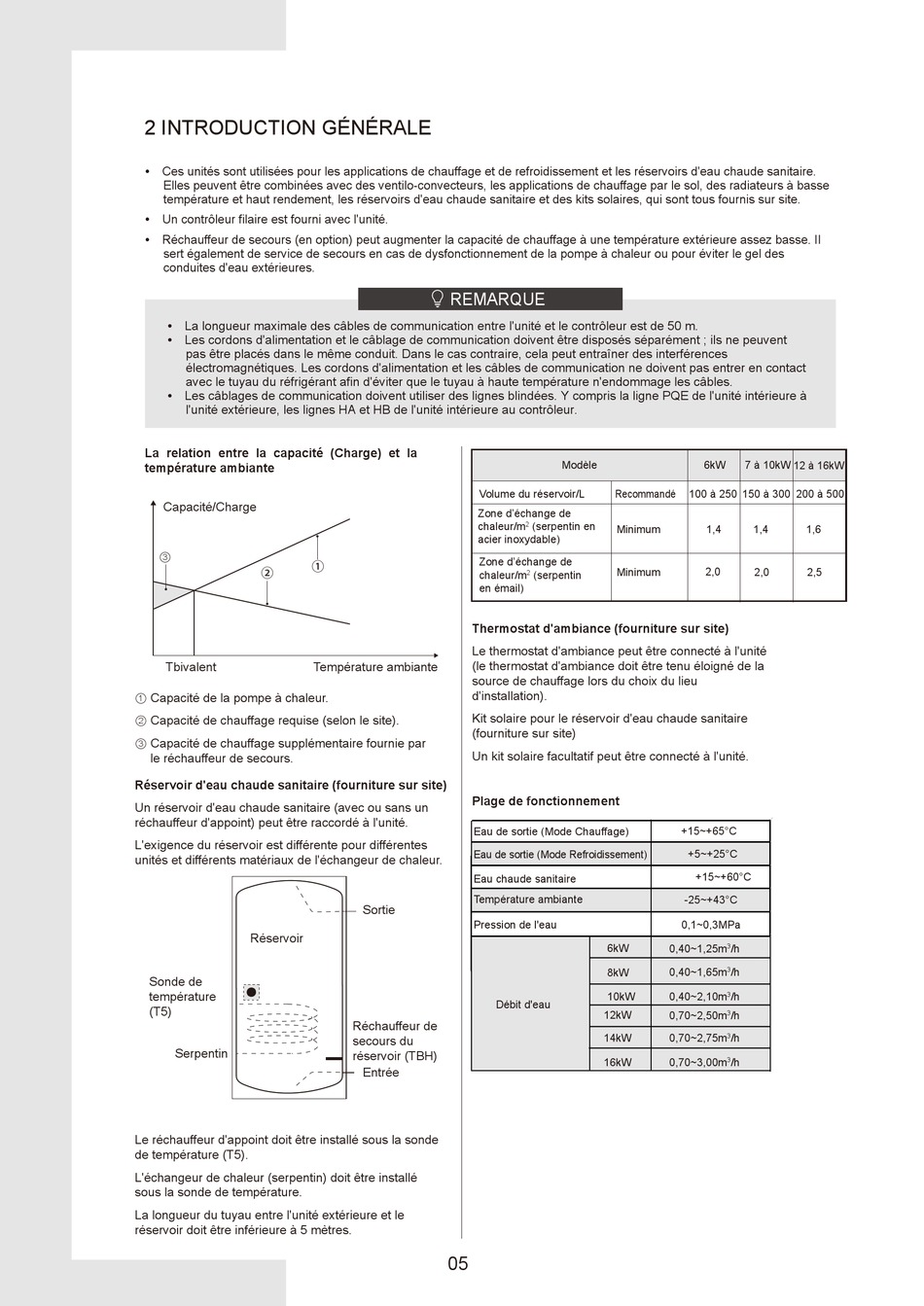

2 INTRODUCTION GÉNÉRALE
Ces unités sont utilisées pour les applications de chauffage et de refroidissement et les réservoirs d'eau chaude sanitaire.
Elles peuvent être combinées avec des ventilo-convecteurs, les applications de chauffage par le sol, des radiateurs à basse
température et haut rendement, les réservoirs d'eau chaude sanitaire et des kits solaires, qui sont tous fournis sur site.
Un contrôleur filaire est fourni avec l'unité.
Réchauffeur de secours (en option) peut augmenter la capacité de chauffage à une température extérieure assez basse. Il
sert également de service de secours en cas de dysfonctionnement de la pompe à chaleur ou pour éviter le gel des
conduites d'eau extérieures.
La longueur maximale des câbles de communication entre l'unité et le contrôleur est de 50 m.
Les cordons d'alimentation et le câblage de communication doivent être disposés séparément ; ils ne peuvent
pas être placés dans le même conduit. Dans le cas contraire, cela peut entraîner des interférences
électromagnétiques. Les cordons d'alimentation et les câbles de communication ne doivent pas entrer en contact
avec le tuyau du réfrigérant afin d'éviter que le tuyau à haute température n'endommage les câbles.
Les câblages de communication doivent utiliser des lignes blindées. Y compris la ligne PQE de l'unité intérieure à
l'unité extérieure, les lignes HA et HB de l'unité intérieure au contrôleur.
La relation entre la capacité (Charge) et la
température ambiante
Capacité/Charge
③
②
Tbivalent
① Capacité de la pompe à chaleur.
② Capacité de chauffage requise (selon le site).
③ Capacité de chauffage supplémentaire fournie par
le réchauffeur de secours.
Réservoir d'eau chaude sanitaire (fourniture sur site)
Un réservoir d'eau chaude sanitaire (avec ou sans un
réchauffeur d'appoint) peut être raccordé à l'unité.
L'exigence du réservoir est différente pour différentes
unités et différents matériaux de l'échangeur de chaleur.
Réservoir
Sonde de
température
(T5)
Serpentin
Le réchauffeur d'appoint doit être installé sous la sonde
de température (T5).
L'échangeur de chaleur (serpentin) doit être installé
sous la sonde de température.
La longueur du tuyau entre l'unité extérieure et le
réservoir doit être inférieure à 5 mètres.
REMARQUE
Volume du réservoir/L
Zone d'échange de
chaleur/m
acier inoxydable)
Zone d'échange de
①
chaleur/m
en émail)
Thermostat d'ambiance (fourniture sur site)
Le thermostat d'ambiance peut être connecté à l'unité
(le thermostat d'ambiance doit être tenu éloigné de la
Température ambiante
source de chauffage lors du choix du lieu
d'installation).
Kit solaire pour le réservoir d'eau chaude sanitaire
(fourniture sur site)
Un kit solaire facultatif peut être connecté à l'unité.
Plage de fonctionnement
Eau de sortie (Mode Chauffage)
Eau de sortie (Mode Refroidissement)
Eau chaude sanitaire
Température ambiante
Sortie
Pression de l'eau
Réchauffeur de
secours du
réservoir (TBH)
Entrée
05
Modèle
Recommandé
(serpentin en
2
Minimum
Minimum
(serpentin
2
6kW
0,40~1,25m
8kW
0,40~1,65m
10kW
0,40~2,10m
Débit d'eau
12kW
0,70~2,50m
14kW
0,70~2,75m
16kW
0,70~3,00m
6kW
7 à 10kW
12 à 16kW
100 à 250
150 à 300
200 à 500
1,4
1,4
1,6
2,0
2,0
2,5
+15~+65°C
+5~+25°C
+15~+60°C
-25~+43°C
0,1~0,3MPa
/h
3
/h
3
/h
3
/h
3
/h
3
/h
3
