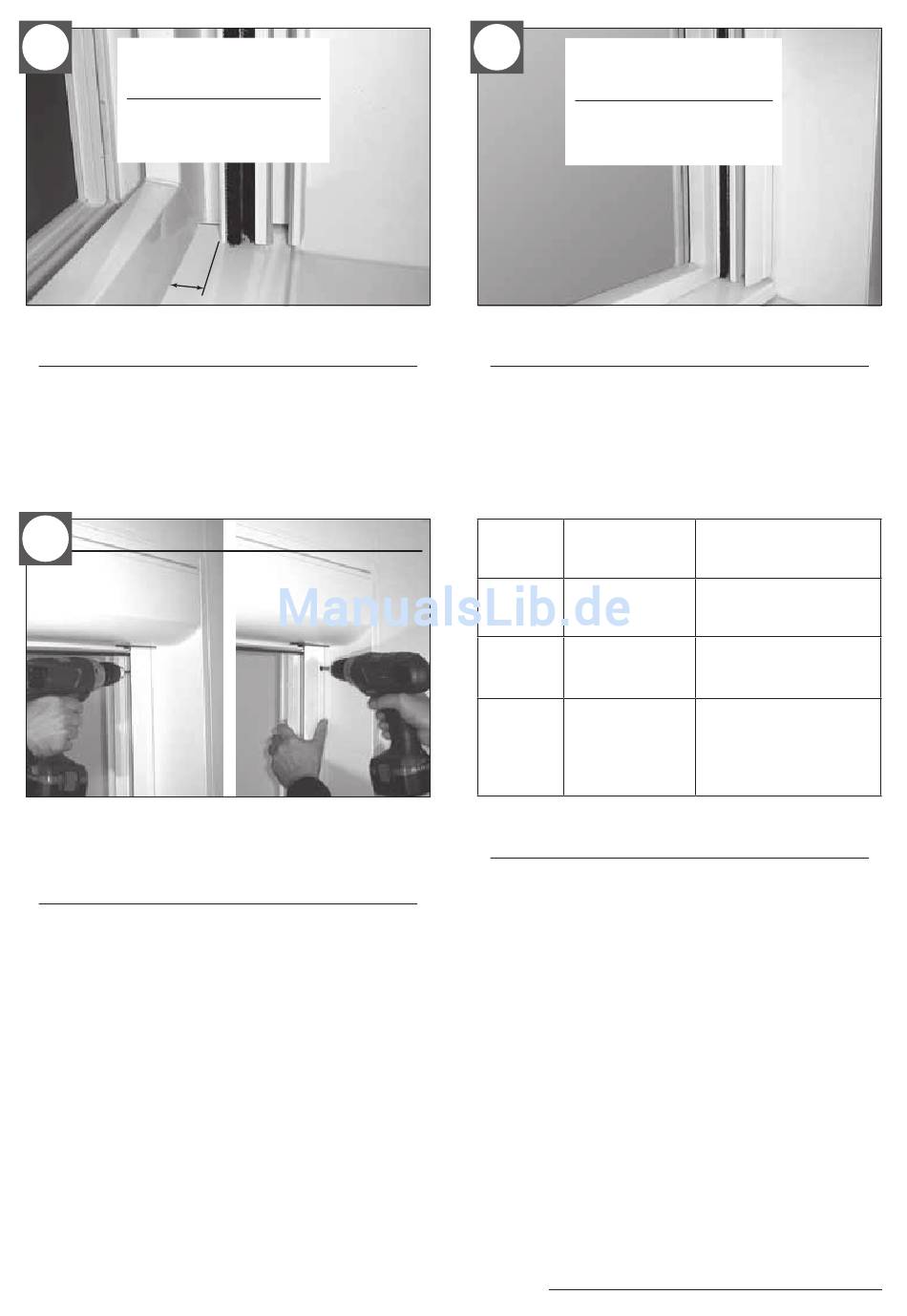

Moustiquaire
Implantation N°3
Insektenschutz
Einbausituation Nr. 3
20
Positionner les coulisses à 20 mm minimum
du dormant (conseillé).
Setzen Sie die Führungsschienen minimum 20
mm von der Fenstereinfassung (Empfehlung).
13
Implantations / Einbausituationen
N°1 - 2 - 3
Fixer les coulisses en veillant à ne pas
endommager les joints.
si implantations n° 4 ou 5, mettre les
bouchons.
Befestigen Sie die Führungsschienen
und seien sie vorsichtig um das Keder nicht
zu beschädigen.
Bei einbausituation nr. 4 oder 5, mit Zapfen
verschließen.
RC7 0400 04
N°4 - 5
12
Moustiquaire
Implantation N°5
Insektenschutz
Einbausituation Nr. 5
Positionner les coulisses contre le dormant.
Setzen Sie die Führungsschienen an der
Fensterrahmen.
Support
Visserie
Untergrund
Schraubenmaterial
Vis à tôle /
Fer / Alu
Blechschraube
Eisen / Alu
TCB 4,2 x 15
Vis PVC /
Bois / PVC
PVC-Schraube
Holz / PVC
TCB 4,3 x 25
Vis PVC /
PVC-Schraube
Maçonnerie
TCB 4,3 x 40
Mauerwerk
+ Cheville S5 /
Dübel (Ø 5 x 25)
Utiliser des vis inox ou geomet (visserie non
fournie).
Verwenden Sie Schrauben aus rostfreiem Edelstahl
bzw Geomet (Schraubenmaterial nicht mitgeliefert).
NOTICE DE POSE // MARS 2014 // PAGE 4
www.bubendorff.com
Lg. avec moustiquaire, impl. 5
L mit Insektenschutz nach
Einbausituation Nr.5
