Installation
4.3
A:
Seite 12

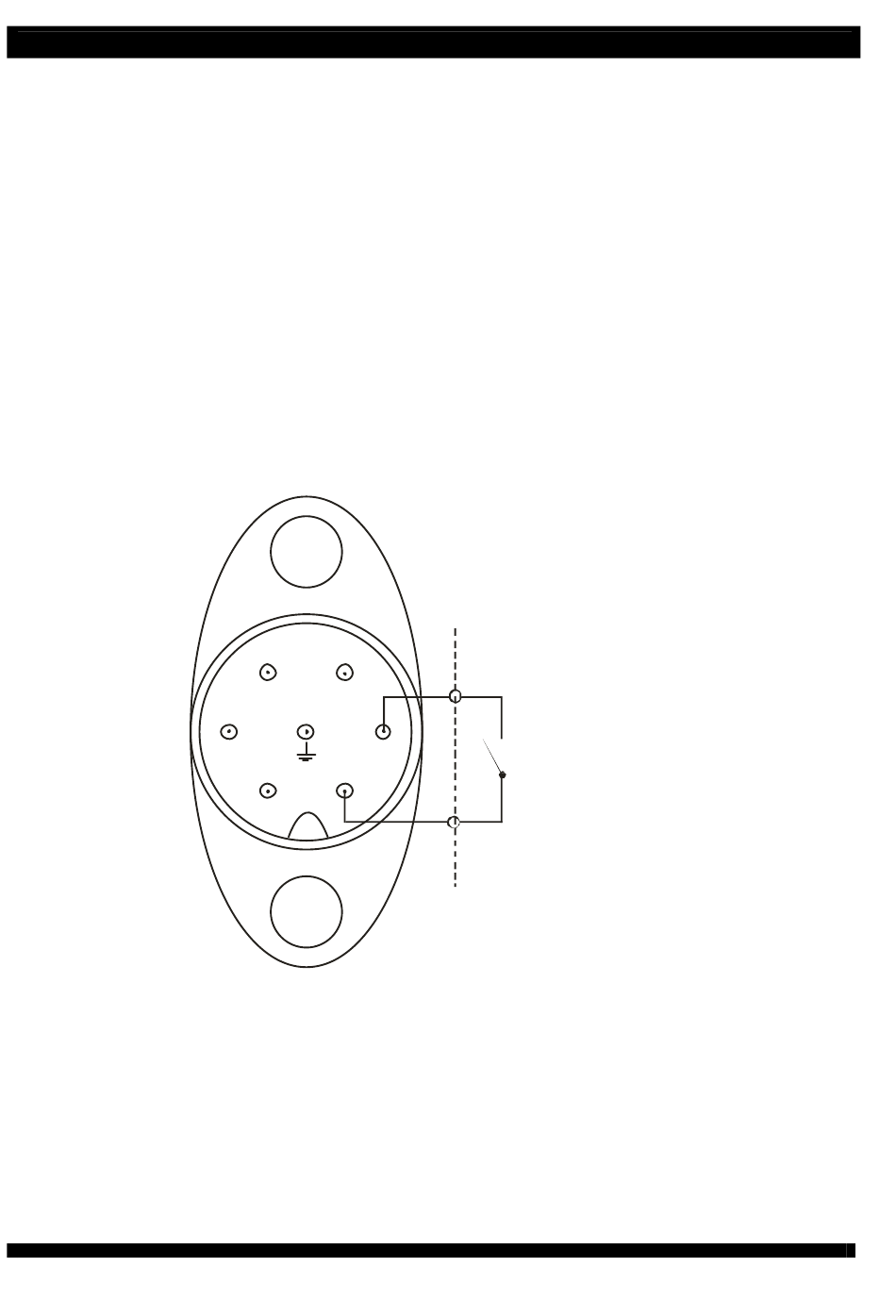

Taktanschluss EN 8 SLC

Steckerbelegung:
Abbildung 3
Externer Taktschalter
Pin 1 Nicht belegt
Pin 2 Nicht belegt
Pin 3 Nicht belegt
Pin 4 Nicht belegt
Pin 5 Anschluss Taktschalter
Pin 6 Anschluss Taktschalter
Pin 7 PE
3 4
7
2
6
1
Kontaktbelastung max. 24 VAC/35 VDC, max. 50 mA
A
5
