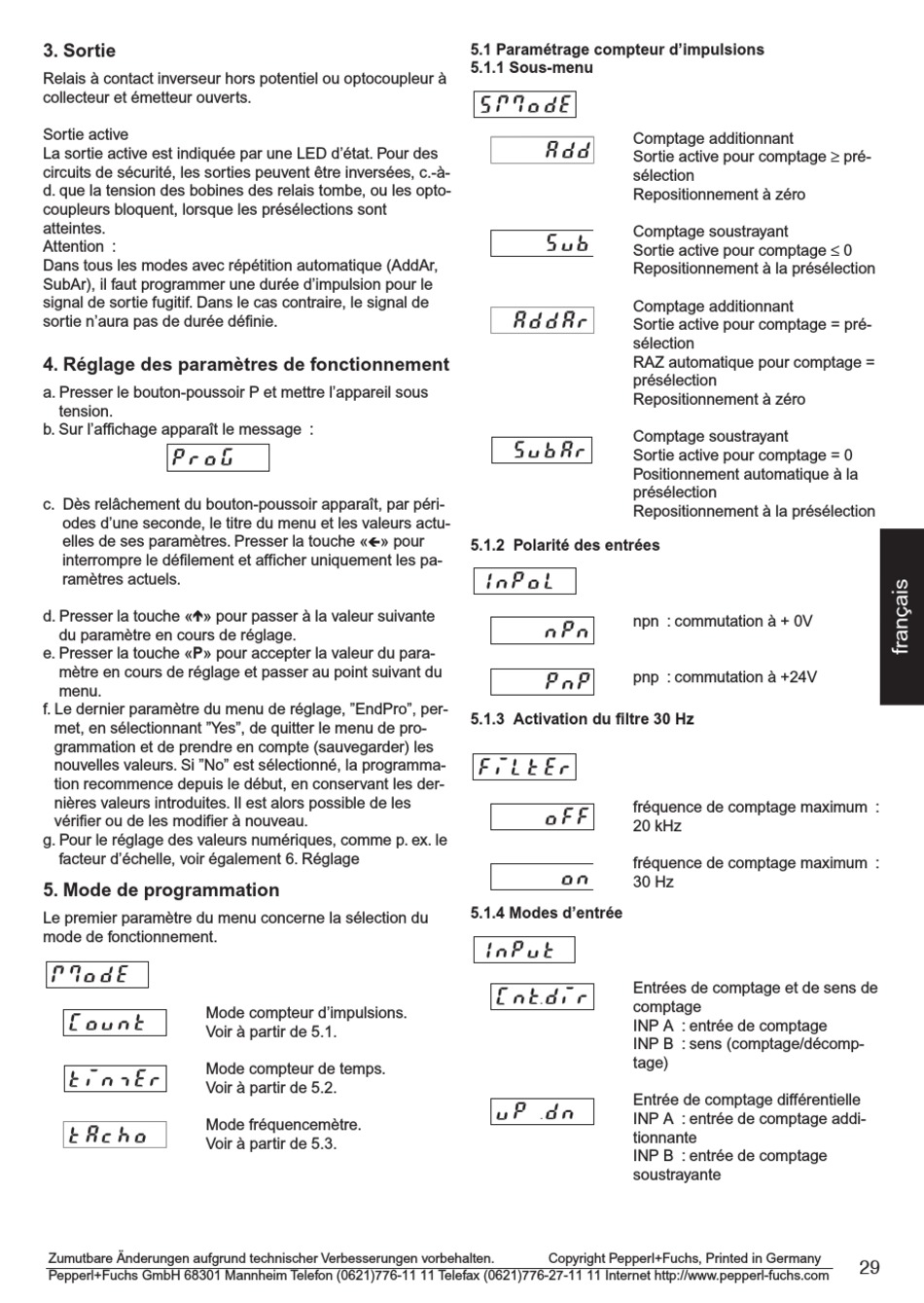

3. Sortie
Relais à contact inverseur hors potentiel ou optocoupleur à
collecteur et émetteur ouverts.
Sortie active
La sortie active est indiquée par une LED d'état. Pour des
circuits de sécurité, les sorties peuvent être inversées, c.-à-
d. que la tension des bobines des relais tombe, ou les opto-
coupleurs bloquent, lorsque les présélections sont
atteintes.
Attention :
Dans tous les modes avec répétition automatique (AddAr,
SubAr), il faut programmer une durée d'impulsion pour le
signal de sortie fugitif. Dans le cas contraire, le signal de
sortie n'aura pas de durée définie.
4. Réglage des paramètres de fonctionnement
a. Presser le bouton-poussoir P et mettre l'appareil sous
tension.
b. Sur l'affichage apparaît le message :
c. Dès relâchement du bouton-poussoir apparaît, par péri-
odes d'une seconde, le titre du menu et les valeurs actu-
elles de ses paramètres. Presser la touche « » pour
interrompre le défilement et afficher uniquement les pa-
ramètres actuels.
d. Presser la touche «/» pour passer à la valeur suivante
du paramètre en cours de réglage.
e. Presser la touche «P» pour accepter la valeur du para-
mètre en cours de réglage et passer au point suivant du
menu.
f. Le dernier paramètre du menu de réglage, "EndPro", per-
met, en sélectionnant "Yes", de quitter le menu de pro-
grammation et de prendre en compte (sauvegarder) les
nouvelles valeurs. Si "No" est sélectionné, la programma-
tion recommence depuis le début, en conservant les der-
nières valeurs introduites. Il est alors possible de les
vérifier ou de les modifier à nouveau.
g. Pour le réglage des valeurs numériques, comme p. ex. le
facteur d'échelle, voir également 6. Réglage
5. Mode de programmation
Le premier paramètre du menu concerne la sélection du
mode de fonctionnement.
Mode compteur d'impulsions.
Voir à partir de 5.1.
Mode compteur de temps.
Voir à partir de 5.2.
Mode fréquencemètre.
Voir à partir de 5.3.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH 68301 Mannheim Telefon (0621)776-11 11 Telefax (0621)776-27-11 11 Internet http://www.pepperl-fuchs.com
5.1 Paramétrage compteur d'impulsions
5.1.1 Sous-menu
Comptage additionnant
Sortie active pour comptage ≥ pré-
sélection
Repositionnement à zéro
Comptage soustrayant
Sortie active pour comptage
Repositionnement à la présélection
Comptage additionnant
Sortie active pour comptage = pré-
sélection
RAZ automatique pour comptage =
présélection
Repositionnement à zéro
Comptage soustrayant
Sortie active pour comptage = 0
Positionnement automatique à la
présélection
Repositionnement à la présélection
5.1.2 Polarité des entrées
npn : commutation à + 0V
pnp : commutation à +24V
5.1.3 Activation du filtre 30 Hz
fréquence de comptage maximum :
20 kHz
fréquence de comptage maximum :
30 Hz
5.1.4 Modes d'entrée
Entrées de comptage et de sens de
comptage
INP A : entrée de comptage
INP B : sens (comptage/décomp-
tage)
Entrée de comptage différentielle
INP A : entrée de comptage addi-
tionnante
INP B : entrée de comptage
soustrayante
Copyright Pepperl+Fuchs, Printed in Germany
