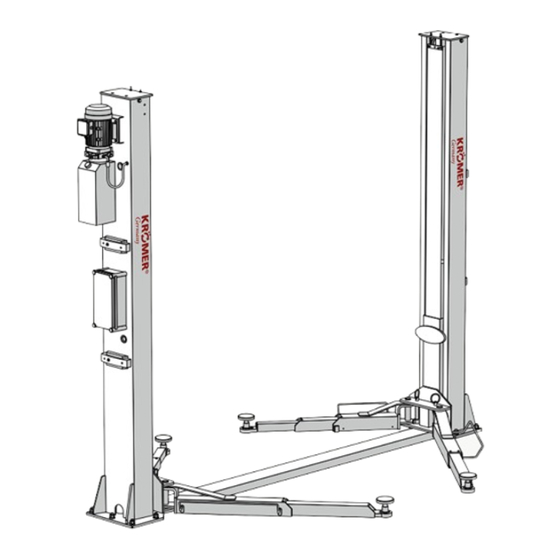

2-Säulenhebebühne „Neuss"
TP22
Kurzanleitung zur Installation
Wir möchten Sie bitten, die Anleitung zu Betrieb und Wartung der Scherenhebebühnen sorgfältig durchzulesen,
bevor Sie die Anlage in Betrieb nehmen. Gleichzeitig verweisen wir darauf, dass es sich um Angaben handelt,
die nicht rechtsverbindlich sind und von uns jederzeit ohne vorherige Ankündigung geändert werden können.
Lesen Sie vor Beginn der Installation die Sicherheitshinweise der Hauptanleitung gründlich durch.
Stand: 07/2023
KHG Krömer's Handelsgesellschaft mbH | Rosa-Luxemburg-Strasse 34 | 03044 Cottbus DE
info@hebebuehnen-kroemer.de | www.hebebuehnen-kroemer.de | +49 (0)355 869 501 87
Werbung
Verwandte Anleitungen für Kromer Neuss
Inhaltszusammenfassung für Kromer Neuss
- Seite 1 2-Säulenhebebühne „Neuss“ TP22 Kurzanleitung zur Installation Wir möchten Sie bitten, die Anleitung zu Betrieb und Wartung der Scherenhebebühnen sorgfältig durchzulesen, bevor Sie die Anlage in Betrieb nehmen. Gleichzeitig verweisen wir darauf, dass es sich um Angaben handelt, die nicht rechtsverbindlich sind und von uns jederzeit ohne vorherige Ankündigung geändert werden können.
- Seite 2 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Übersicht Einzelteile...
- Seite 3 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Checkliste Stk. Bezeichnung Elektromagnete Abdeckung Elektromagnete Bedienpult Fußschutz (2 kurze, 2 lange) Hydraulikschlauch Motor Schrauben Elektromagneten Schrauben Abdeckung Bedienpult Schrauben Fußschutz Sperringe für Gummiauflage Schrauben Säulenabdeckung Schrauben Motoreinheit Sicherheitsraste Tragarme (2 kurze, 2 lange) Hydraulikschlauch Haupt-, Nebensäule Motoreinheit Unterführungsschutz...
- Seite 4 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Säule und Zubehör auspacken Entnehmen Sie die Verpackungen der Einzelteile der Reihe nach und sortieren Sie diese übersichtlich zur Seite. Dann können die Schrauben von den Metallträgern entfernt werden, beginnen Sie hierbei mit dem oberen Säulenfuß.
- Seite 5 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Nach dem Anheben der Nebensäule lösen Sie die beiden letzten Schrauben der Transportsicherung gegenüber vom Säulenfuß. Nun können die Transportsicherungen der unteren Hauptsäule auf dem gegenüberliegenden Säulenfuß leicht geöffnet werden. Entfernen Sie zunächst die Schrauben an der Säulendecke...
- Seite 6 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 ... und anschließend die Schrauben am Säulenfuß. Danach kann die Säule aufgerichtet werden, doch zuvor müssen die Distanzplatte entfernt werden...
- Seite 7 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Distanzplatte von Umlenkrolle lösen Entfernen Sie zunächst die Sperringe und anschließend die Distanzplatte. Hinweis! Dieser Schritt muss an er liegenden Säule erfolgen.
- Seite 8 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Säule aufstellen und positionieren Nach Entfernen der Sperringe und Distanzscheibe werden die Säulen aufgestellt und positioniert. Beim Aufrichten der Säule werden 3-4 kräftige Personen benötigt. Zuerst sollte die Hauptsäule aufgerichtet werden und dann die Nebensäule. Hinweis: Beachten Sie den Fundamentplan für einen geeigneten Abstand zwischen den Säulen.
- Seite 9 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Elektromagnete mit Sicherheitsrasten an den Säulen befestigen Stecken Sie die Verbindungen der Elektromagnete zusammen und richten Sie die Schrauben der Elektromagnete ein. Beim Einstellen der Elektromagnete ist darauf zu Achten, dass die Halteplatte nicht zu weit in die Säule reinkippt.
- Seite 10 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Hubschlitten heben Nachdem die Sicherheitsrasten angebracht wurden, müssen 2 starke Personen beide Hubschlitten in die 2. Sicherheitsraste heben. Hinweis: Es wird zur Sicherheit eine Absicherung vor dem Ablassen des Hubschlittens erfordert. Unterführungschutz und Überfahrblech zwischen den Säulen positionieren Legen Sie das Unterführungsschutz zunächst locker zu den Säulen, um deren Position zu verifizieren.
- Seite 11 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Endabschalterkabel durch das Überfahrblech verlegen Die Elektrokabel des Endabschalters befinden sich auf dem Säulenboden und werden vom Innenraum der Säule zum Kabelschutzblech geführt. Stahlseile durch das Untergührungsschutz verlegen Holen Sie die Stahlseile aus dem Bereich des Säulenbodens heraus und führen sie ebenfalls durch das Kabelschutzblech.
- Seite 12 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Bedienpult befestigen Für das Befestigen an der Säule werden 4 kleine Schrauben benötigt. Die Schrauben werden von Außen mit Bedienpult befestigt. Säulen im Boden befestigen Zunächst die Säulen mit einer Wasserwaage prüfen, ggf. Unterlegscheiben verwenden um die Säulen gerade zu platzieren.
- Seite 13 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Zuerst werden hierfür 8 Löcher gebohrt. Für die Bohrungen wird ein 20er Bohrer verwendet. Hinweis: Staubsauger muss sein! Hinweis: Fundamenplan beachten! Bei Möglichkeit kann man individuell auch die Anker mit Komponentenkleber verkleben (Kleber nicht im Liefer- umfang enthalten) Hinweis: Achten Sie darauf, dass die Löcher absolut Staubfrei sind! Mithilfe eines Drehmomentschlüssels wird die Schraube am Anker befestigt, dabei spaltet sich der Anker im...
- Seite 14 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Stahlseil auslegen Die Schrauben vom Stahlseil entfernen und durch die Gleichlaufrollen führen. Anschließen in der Säule wieder die zuvor entfernten Distanzscheibe befestigen.
- Seite 15 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Hydraulikschlauch zwischen Hydraulikzylindern auslegen Um den Hydraulikschlauch zu verlegen, schrauben Sie zunächst die Schutzkappe vom Zylinder ab. Fixieren Sie den Schlauch wie dargestellt um einen guten Fluss für das Hydrauliköl zu ermöglichen. Schrauben Sie die Verbindung zwischen Zylinder und Schlauch mit einem 19-er Schlüssel zu.
- Seite 16 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Überfahrblech zusammen befestigen Beachten Sie beim Verlegen der Kabel und Gleichlaufseile, dass die Stahlseile an den Seiten ausgelegt sind, der Hydraulikschlauch und der Elektrokabel durch die Mitte des Kanals verlaufen. Schrauben Sie zunächst die Schraube aus dem Verschluss des Kabelkanals und Schrauben Sie nach dem Auf- legen des Überfahrblechs diese wieder rauf.
- Seite 17 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Motoreinheit anbringen Befestigen Sie zunächst die Schrauben mit Unterlegscheiben und Sperring Anschließend wird der Motor in die Halterung an der Säule gehangen und angeschraubt. Dann kann das Elektrokabel durch die Kabelöffnung in die Säule zum Bedienpult geführt werden.
- Seite 18 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Anschluss der Magnetschpule des Ablassventils im Bedienpult Das Kabel wird durch die Säule und durch die zweite Öffnung von rechts im Bedienpult führen und an die zugehörigen Steckplätze 0 und 8 verschrauben. Anschluss am Elektromotor Die Abdeckung der Kabelanschlüsse abschrauben und das Stromkabel durch die Öffnung rechts führen.
- Seite 19 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Nebensäule Hauptsäule Die Anschlüsse wie dargestellt von der Motoreinheit zum Bedienpult verlegen werden.
- Seite 20 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Magnetschalter und Endabschlater im Bedienpult anschließen Nebensäule Hauptsäule Magnetschalter Die Kabel der Magnetschalter werden über die Gleichlaufrollen durch den Unterführungsschutz und dem Hubschlitten mit Kabelbinder fixiert.
- Seite 21 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Nebensäule Hauptsäule Endabschalter Die Anschlüsse 11 und 5 sind für den oberen Endabschalter. Das Kabel wird durch das zweite Kabelloch von links im Bedienpult geführt.
- Seite 22 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Motor und Säule zusammen befestigen und Magnetspulenschutz anbringen Der Kurze Hydraulikschlauch wird vom Motor zur Säule festgeschraubt. Dabei ist die Hydraulikverbindung an der Säule schon vorinstalliert. Außerdem werden die Abdeckungen für die Elektromagneten der Sicherheitsraste an beiden Säulen angebracht (4 Stück).
- Seite 23 Artikel-Nr.: TP22 Hersteller: Krömer EA N - Cod e: 703441952517 Tragarme anbringen Die vier Tragarme mithilfe der Bolzen am Hubschlitten der Bühne anbringen. Zuvor die Zahnsegmente der Arretierung sowie die Tragarmaufnahmen einschrauben. Anschließend den Fußschutz mithilfe der Schrauben anbringen.
- Seite 24 Artikel-Nr.: TP22 Hersteller: Krömer EAN- Code: 703441952517 Säulenschutz anbringen Nachdem die Hebebühne den 3 Testläufe erfolgreich durchgelaufen ist, kann der Säulenschutz befestigt werden. Der Säulenschutz verläuft in der vorgesehenen Öffnung im Inneren des Hubschlittens durchgeführt. Es wird zuerst unten und dann oben festgeschraubt.
- Seite 25 Artikel-Nr.: TP22 Artikel-Nr.: TP22 Hersteller: Krömer Hersteller: Krömer E AN - Code : 703441952517 EA N - Cod e: 703441952517 Wichtige Informationen Ausgabestand 1. Ausgabe der Bedienungsanleitung, 2023 06-2023 ©KHG mbH Alle Rechte vorbehalten. Die Vervielfältigung dieses Dokuments, auch auszugsweise, ist nur mit ausdrück- licher Gehnehmigung der KHG mbh gestattet.
