Montage / Mounting

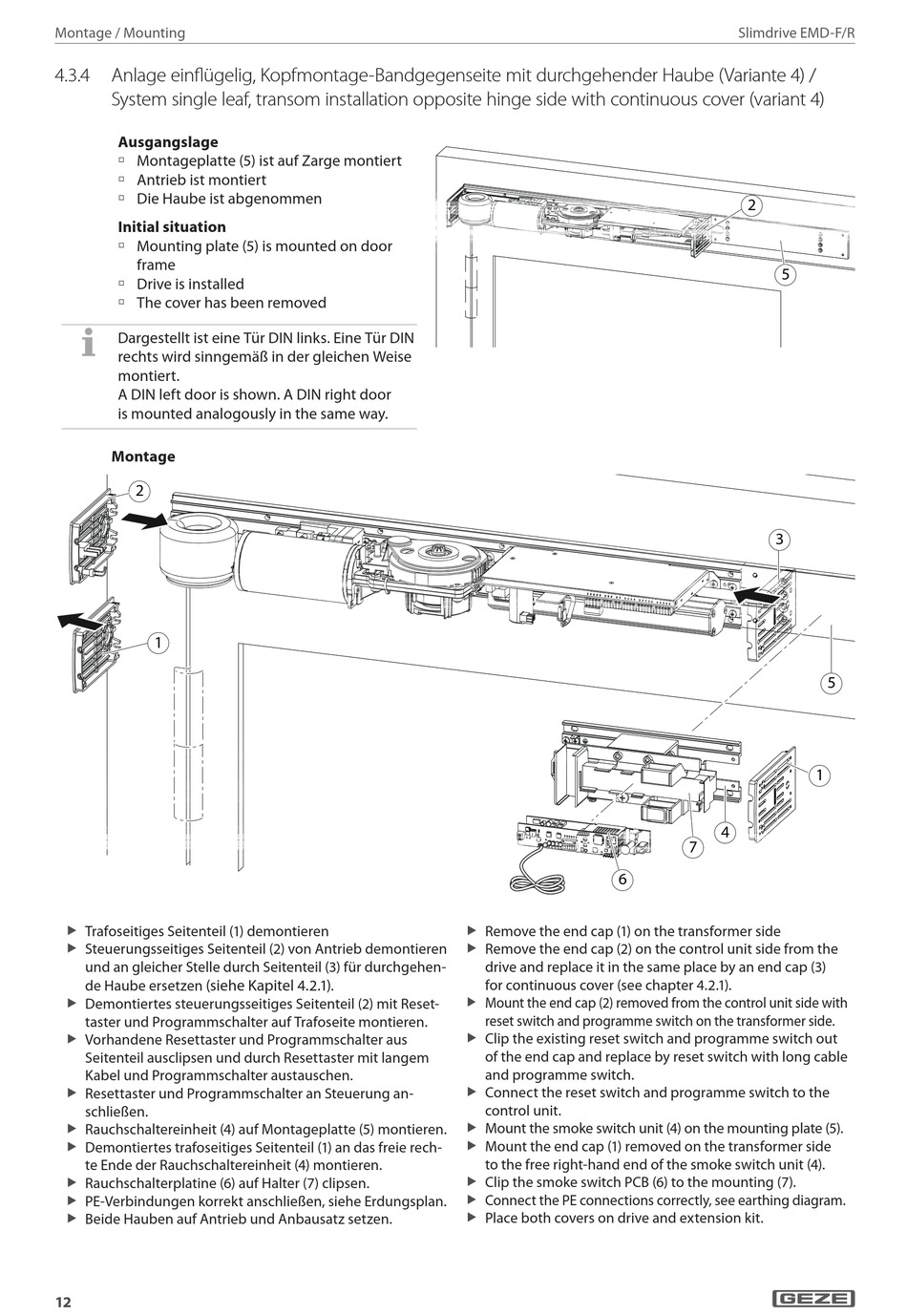

4.3.4
Anlage einflügelig, Kopfmontage-Bandgegenseite mit durchgehender Haube (Variante 4) /
System single leaf, transom installation opposite hinge side with continuous cover (variant 4)
Ausgangslage
à Montageplatte (5) ist auf Zarge montiert
à Antrieb ist montiert
à Die Haube ist abgenommen
Initial situation
à Mounting plate (5) is mounted on door
frame
à Drive is installed
à The cover has been removed
Dargestellt ist eine Tür DIN links. Eine Tür DIN
rechts wird sinngemäß in der gleichen Weise
montiert.
A DIN left door is shown. A DIN right door
is mounted analogously in the same way.
Montage
2
1
Trafoseitiges Seitenteil (1) demontieren
X
Steuerungsseitiges Seitenteil (2) von Antrieb demontieren
X
und an gleicher Stelle durch Seitenteil (3) für durchgehen-
(siehe Kapitel 4.2.1)
de Haube ersetzen
Demontiertes steuerungsseitiges Seitenteil (2) mit Reset-
X
taster und Programmschalter auf Trafoseite montieren.
Vorhandene Resettaster und Programmschalter aus
X
Seitenteil ausclipsen und durch Resettaster mit langem
Kabel und Programmschalter austauschen.
Resettaster und Programmschalter an Steuerung an-
X
schließen.
Rauchschaltereinheit (4) auf Montageplatte (5) montieren.
X
Demontiertes trafoseitiges Seitenteil (1) an das freie rech-
X
te Ende der Rauchschaltereinheit (4) montieren.
Rauchschalterplatine (6) auf Halter (7) clipsen.
X
PE-Verbindungen korrekt anschließen, siehe Erdungsplan.
X
Beide Hauben auf Antrieb und Anbausatz setzen.
X
12
Remove the end cap (1) on the transformer side
X
Remove the end cap (2) on the control unit side from the
X
drive and replace it in the same place by an end cap (3)
for continuous cover (see chapter 4.2.1).
.
Mount the end cap (2) removed from the control unit side with
X
reset switch and programme switch on the transformer side.
Clip the existing reset switch and programme switch out
X
of the end cap and replace by reset switch with long cable
and programme switch.
Connect the reset switch and programme switch to the
X
control unit.
Mount the smoke switch unit (4) on the mounting plate (5).
X
Mount the end cap (1) removed on the transformer side
X
to the free right-hand end of the smoke switch unit (4).
Clip the smoke switch PCB (6) to the mounting (7).
X
Connect the PE connections correctly, see earthing diagram.
X
Place both covers on drive and extension kit.
X
Slimdrive EMD-F/R
2
5
3
4
7
6
5
1
