Montage / Mounting

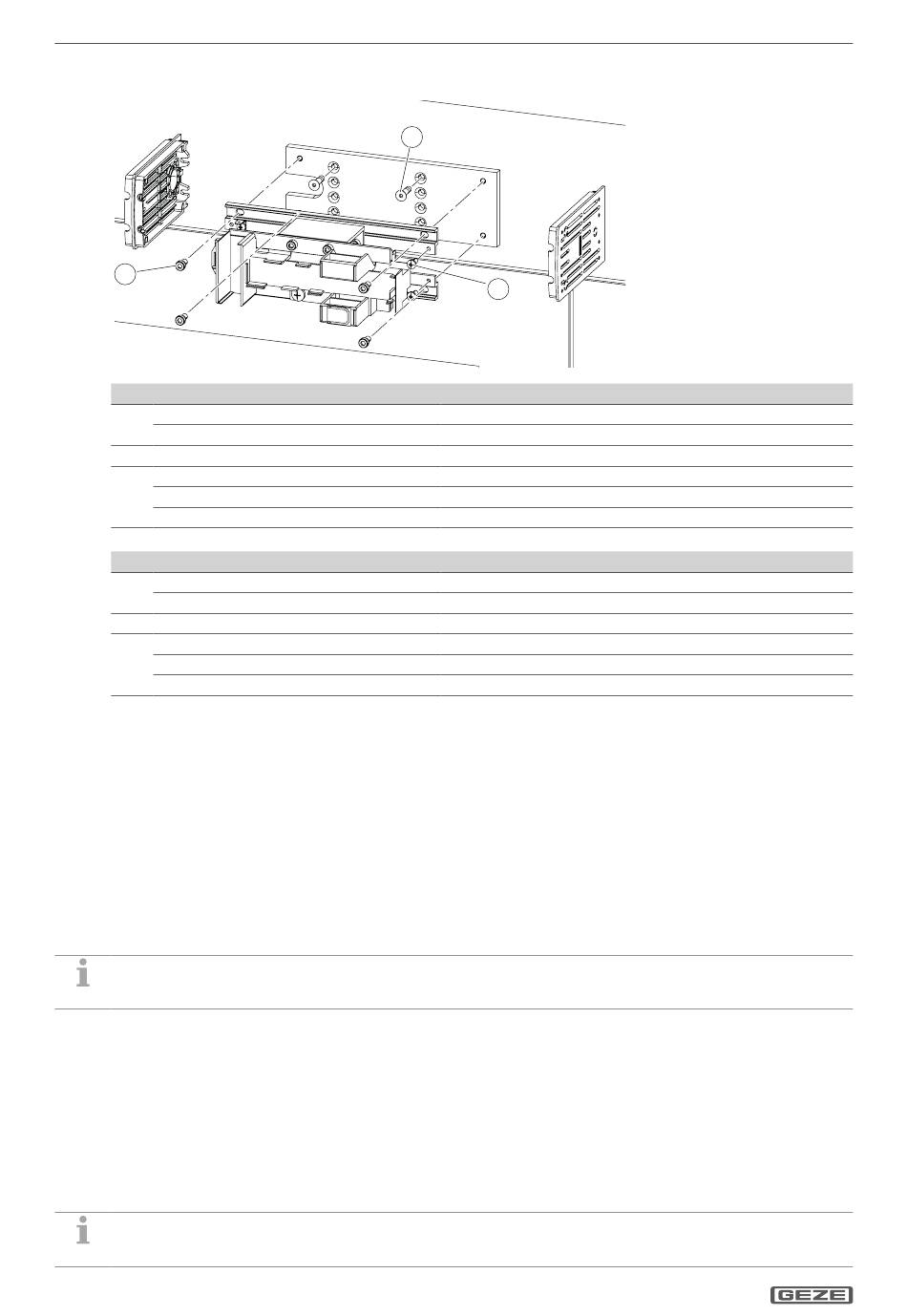

4.2.2 Rauchschalter montieren / Mounting smoke switch
3
Pos.
Schraubentyp
1
Senkschraube M5 × 25
Spax-Schraube mit Senkkopf 5 × 50
2
Blechschraube ST4,2 × 9,5
3
Zylinderschraube M5 × 10
Zylinderschraube M5 × 22
Spax-Schraube mit Halbrundkopf 5 × 40
Pos.
Screw type
1
Countersunk head screw M5 × 25
Spax screw with countersunk head 5 × 50
2
Tapping screw ST4.2 × 9.5
3
Cylinder head screw M5 × 10
Cylinder head screw M5 × 22
Spax screw with half moon head 5 × 40
4.3
Montagevarianten / Installation variants
Bei der Montage des integrierten Rauchschalters an den Slimdrive EMD-F-Antrieb gibt es folgende Varianten:
à Anlage zweiflügelig, Kopfmontage-Bandgegenseite mit geteilter Haube (siehe Kapitel 4.3.6)
à Anlage zweiflügelig, Kopfmontage-Bandseite mit durchgehender Haube (siehe Kapitel 4.3.7)
à Anlage zweiflügelig, Kopfmontage-Bandgegenseite mit durchgehender Haube (siehe Kapitel 4.3.8)
Dargestellt ist jeweils die Montage mit Montageplatte. Die Montage ohne Montageplatte erfolgt sinngemäß.
The following variants are available for mounting the integrated smoke switch to the Slimdrive EMD-F drive:
à System single leaf, transom installation hinge side with partitioned cover (variant 1) (see chapter 4.3.1)
à System single leaf, transom installation opposite hinge side with partitioned cover (variant 2) (see chapter 4.3.2)
à System single leaf, transom installation hinge side with continuous cover (variant 3) (see chapter 4.3.3)
à System single leaf, transom installation opposite hinge side with continuous cover (variant 4) (see chapter 4.3.4)
Mounting with a mounting plate is shown in each case. Mounting without a mounting plate is carried out
the same way.
8
1
2
Verwendung
Befestigung Montageplatte, oder
Befestigung Montageplatte bei Holztüren
Befestigung Seitenteil
Befestigung Grundplatte auf Montageplatte, oder
Befestigung Grundplatte ohne Montageplatte, oder
Befestigung Grundplatte ohne Montageplatte bei Holztüren
Use
Fastening mounting plate, or
Fastening mounting plate on timber doors
Fastening end cap
Fastening base plate on mounting plate, or
Fastening base plate without mounting plate, or
Fastening base plate without mounting plate on timber doors
Slimdrive EMD-F/R
