Auswahl von Aktoren und Sensoren
Temperatursensoren: Verwenden Sie nur zugelassene NTC-Sensoren, um maximale Genauigkeit zu erreichen. Siehe
Bestellung für Details.
Binäre Hilfseinrichtungen: z. B. Ventilatoren und Auf/Zu-Ventile. Schließen Sie Geräte, die die in den technischen Daten
angegebenen maximalen Schaltströme überschreiten, nicht direkt an. Anlaufstrom der Ventilatoren beachten.

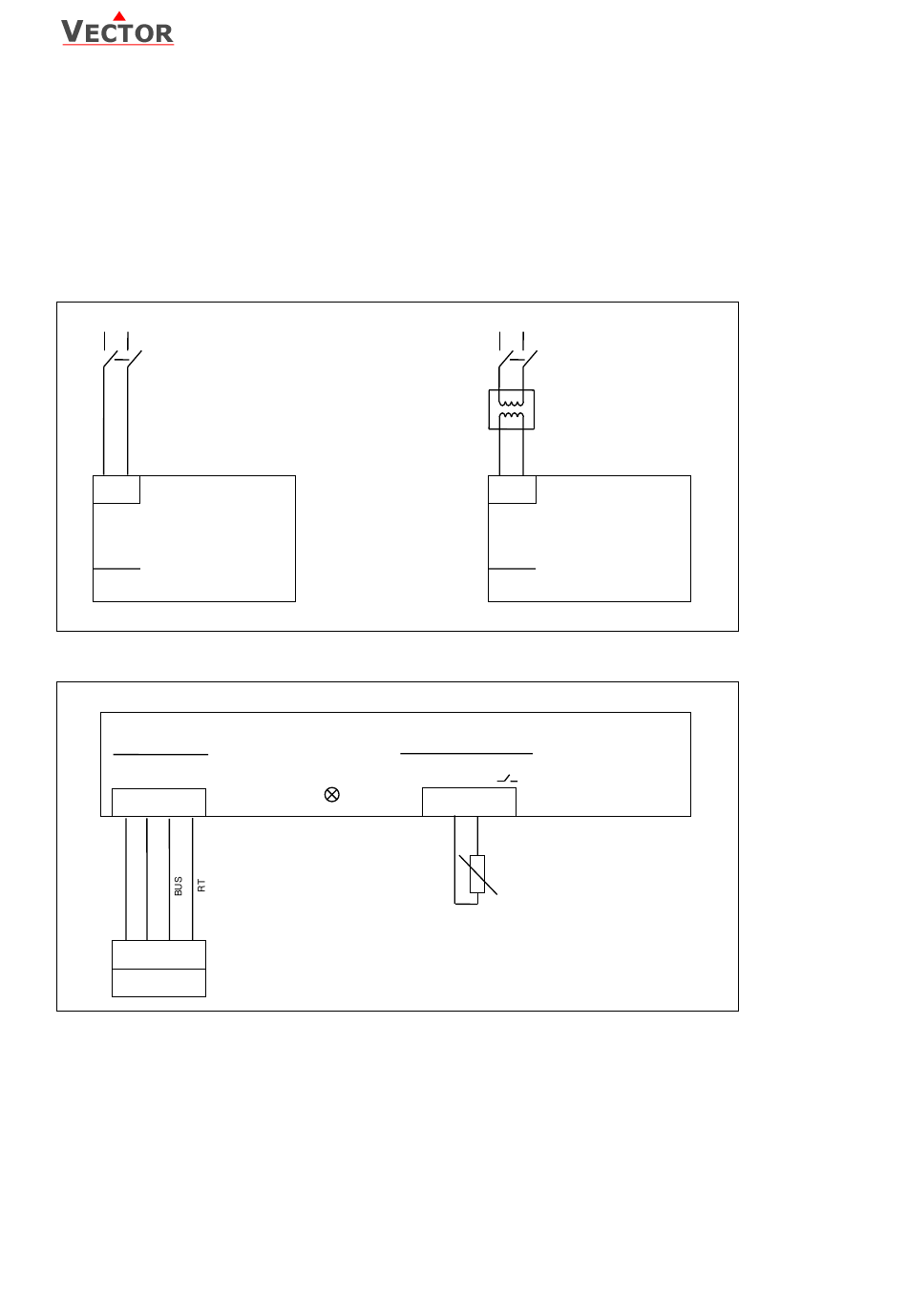

Schematics
Spannungsversorgung
N
L
1
2
N
L
230 VAC
TLR-D5P-230
Leistung
In
Eingänge und Bedienterminal
Bedienterminal
OPx-D5P
13 14 15 16
⊥
+V
1
2
3
4
OPx-D5P(-D)
Doc: 70-01-0096, V2.5, 2024-02-05
Änderungen vorbehalten
Passive input (1x)
NTC10kΩ, DI (
N
Status LED
17 18 0V 24V
NTC 10kΩ
Temperaturfühler
oder offener Kontakt
© Vector Controls GmbH, Schweiz
TLR-D5P mit OPA-D5P
24 VAC
TLR-D5P-24
Leistung
In
L
)
Page 4-16
