INBETRIEBNAHME DER FRISCHPULVER-STEUERUNG OPTIPLUS-P1
ANSCHLIEßEN DER FRISCHPULVERSTEUERUNG OPTIPLUS-P1
Pulversieb
OptiPlus-P1

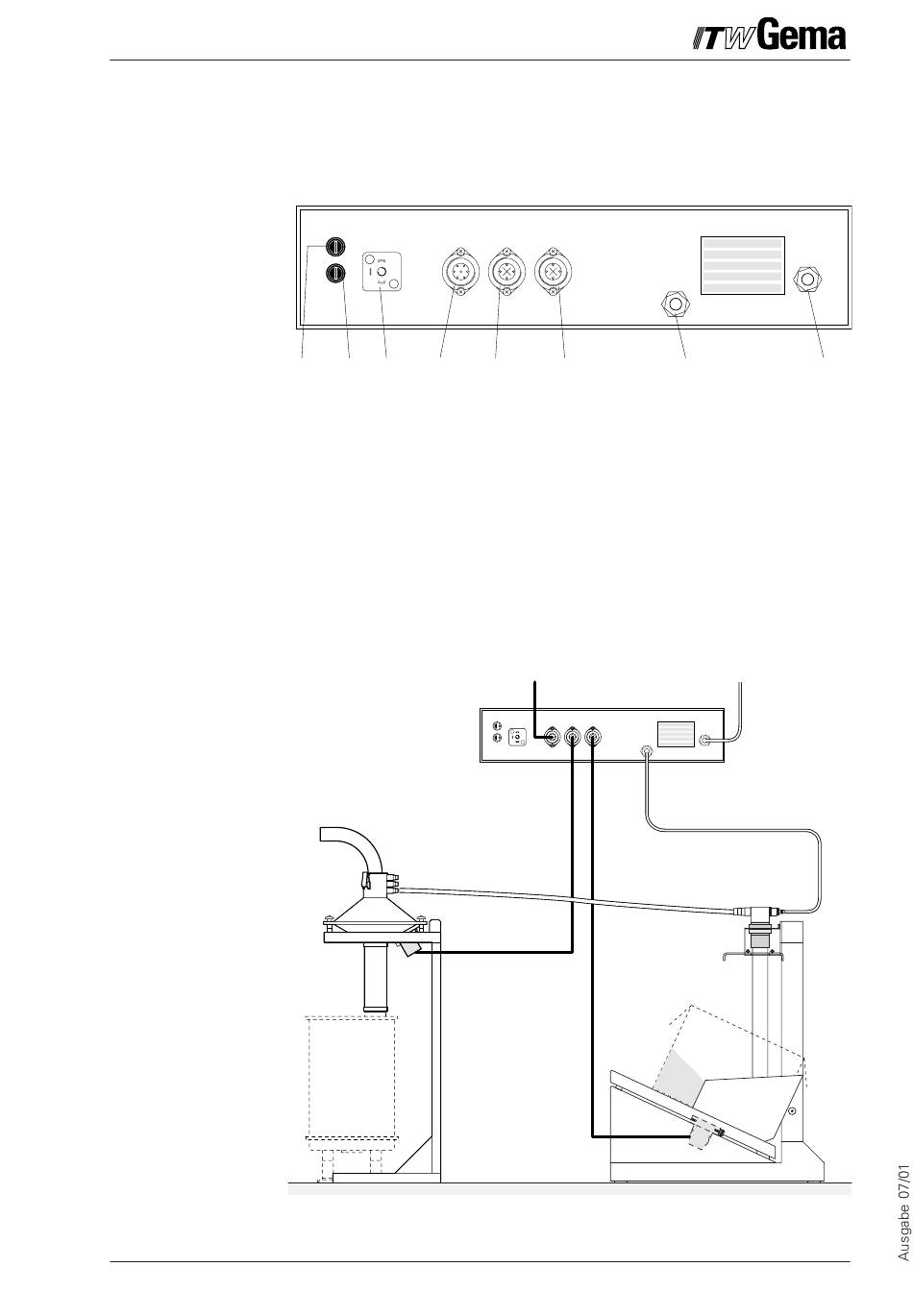

Rückansicht der Frischpulver-Steuerung OptiPlus-P1
1
2
F1
Power IN
Interlockings
F2
F1, F2: 200-240 V
2,50 AT
100-120 V
5,00 AT
1
2
3
4
1 Sicherung F1
2 Sicherung F2
3 Netzstecker
4 Einschaltverriegelung
5 Vibrationsmotor Pulversieb
Verriegelung vom OptiMaster-
2
PS
3
4
Motor 1
Motor 2
5
6
6 Vibrationsmotor
Frisch- Pulver-System FPS
8 Druckluftausgang (1.2)
9 Drucklufteingang (1.1)
Abb. 3
Abb. 4
1.1 IN
1.2
8
9
Drucklufteingang
Frisch-
Pulver-
System
FPS
3
