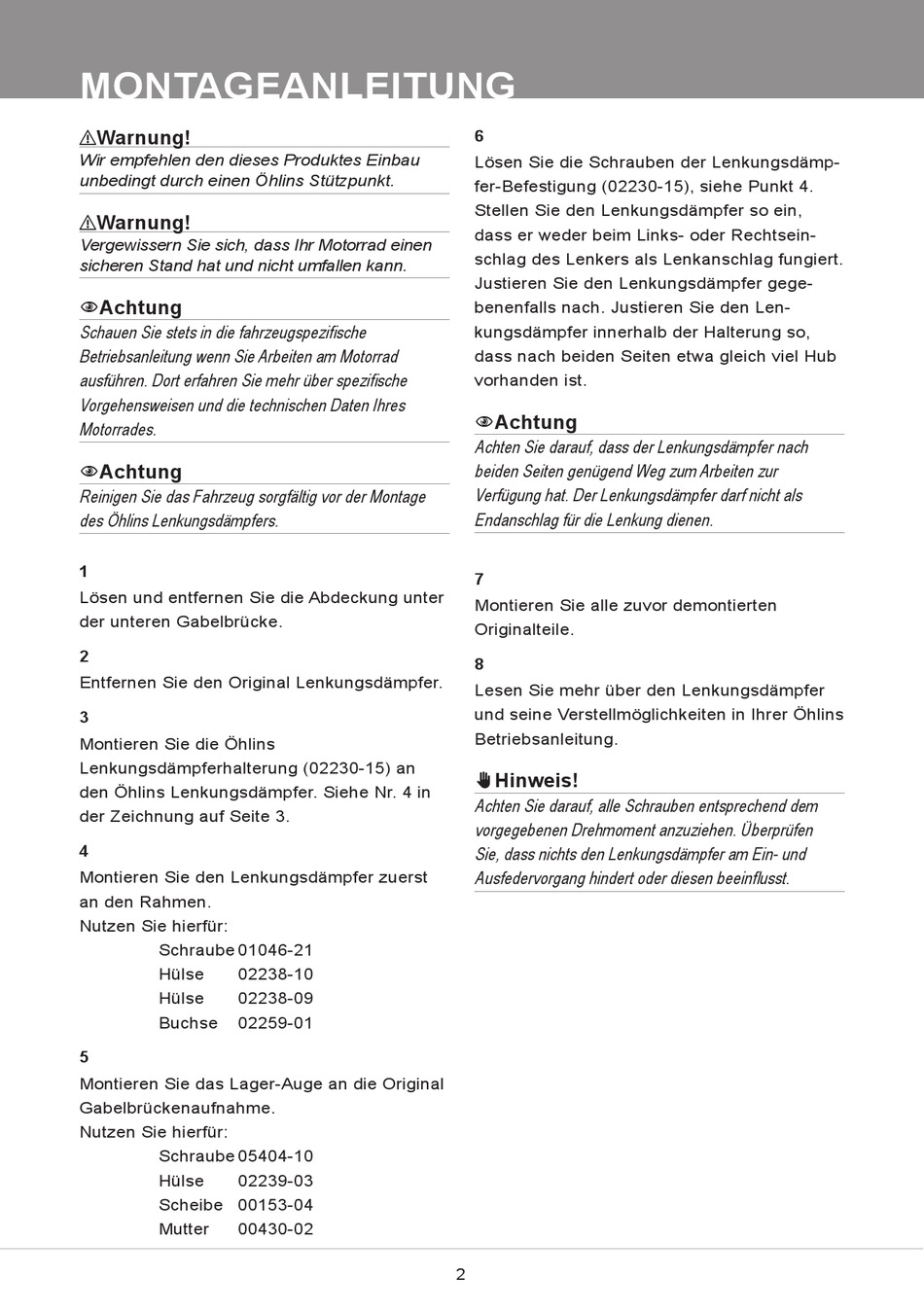

Ohlins SD 033 Montageanleitung Seite 2
Lenkungsdämpfer für bmw s1000rr
MONT1GE1NLEITUNG
⚠
Warnungg!
Wir empfehlen den dieses Produktes Einbau
unbedingt durch einen Öhlins Stützpunkt.
⚠
Warnungg!
Vergewissern Sie sich, dass Ihr Motorrad einen
sicheren Stand hat und nicht umfallen kann.
1Actung
1
Schauen Sie stets in die fahrzeugspezifische
Betriebsanleitung wenn Sie Arbeiten am Motorrad
ausführen. Dort erfahren Sie mehr über spezifische
Vorgehensweisen und die technischen Daten Ihres
Motorrades.
1Actung
1
Reinigen Sie das Fahrzeug sorgfältig vor der Montage
des Öhlins Lenkungsdämpfers.
1
Lösen und entfernen Sie die Abdeckung unter
der unteren Gabelbrücke.
2
Entfernen Sie den Original Lenkungsdämpfer.
3
Montieren Sie die Öhlins
Lenkungsdämpferhalterung (02230-15) an
den Öhlins Lenkungsdämpfer. Siehe Nr. 4 in
der Zeichnung auf Seite 3.
4
Montieren Sie den Lenkungsdämpfer zuerst
an den Rahmen.
Nutzen Sie hierfür:
Schraube 01046-21
Hülse
02238-10
Hülse
02238-09
Buchse
02259-01
5
Montieren Sie das Lager-Auge an die Original
Gabelbrückenaufnahme.
Nutzen Sie hierfür:
Schraube 05404-10
Hülse
02239-03
Scheibe 00153-04
Mutter
00430-02
6
Lösen Sie die Schrauben der Lenkungsdämp-
fer-Befestigung (02230-15), siehe Punkt 4.
Stellen Sie den Lenkungsdämpfer so ein,
dass er weder beim Links- oder Rechtsein-
schlag des Lenkers als Lenkanschlag fungiert.
Justieren Sie den Lenkungsdämpfer gege-
benenfalls nach. Justieren Sie den Len-
kungsdämpfer innerhalb der Halterung so,
dass nach beiden Seiten etwa gleich viel Hub
vorhanden ist.
1Actung
1
Achten Sie darauf, dass der Lenkungsdämpfer nach
beiden Seiten genügend Weg zum Arbeiten zur
Verfügung hat. Der Lenkungsdämpfer darf nicht als
Endanschlag für die Lenkung dienen.
7
Montieren Sie alle zuvor demontierten
Originalteile.
8
Lesen Sie mehr über den Lenkungsdämpfer
und seine Verstellmöglichkeiten in Ihrer Öhlins
Betriebsanleitung.
✋
✋inneisg!
Achten Sie darauf, alle Schrauben entsprechend dem
vorgegebenen Drehmoment anzuziehen. Überprüfen
Sie, dass nichts den Lenkungsdämpfer am Ein- und
Ausfedervorgang hindert oder diesen beeinflusst.
2
