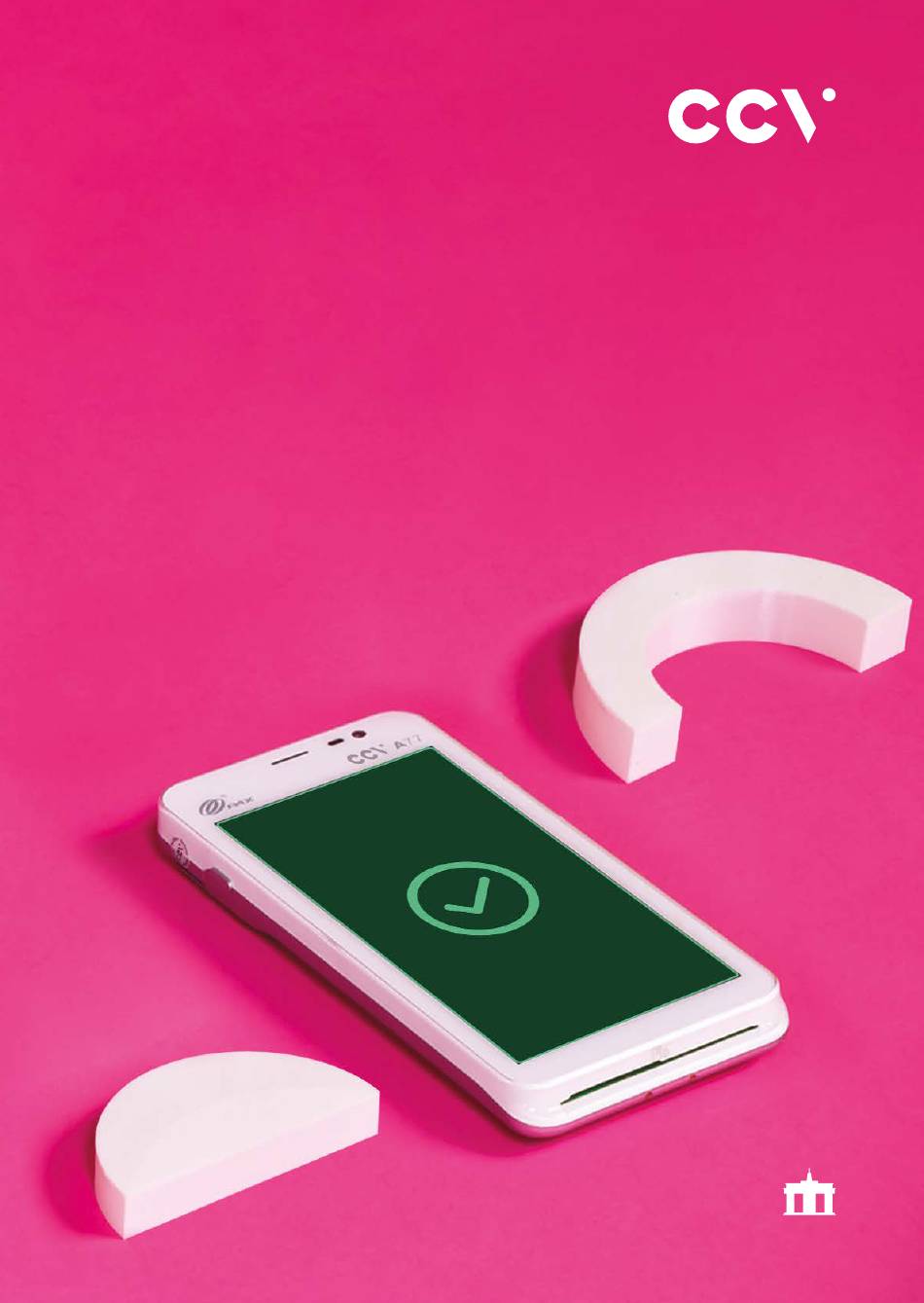

- Seite 1 CCV Fly A77 Erste Schritte Deutsch...

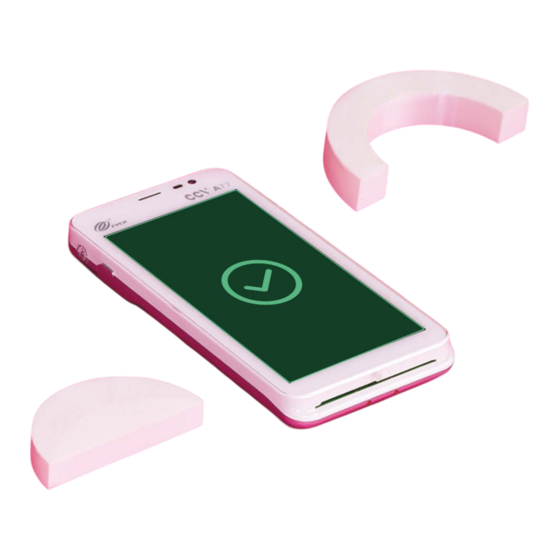

- Seite 2 Einführung Das CCV Fly A77 ist die perfekte Kombination aus kompaktem Design, zukunftssicherer Technologie und dem innovativen Betriebssystem Android. Erweitern Sie Ihren Point of Sale über das Bezahlen hinaus mit nützlichen Business-Apps. Scannen für mehr Informationen! 2 CCV Fly A77 - Erste Schritte...
- Seite 3 Inhaltsverzeichnis Sicherheitshinweise Declaration Of Conformity Inbetriebnahme Bedienung Technische Daten CCV Fly A77 - Erste Schritte 3...
- Seite 4 Versuchen Sie nicht das Netzteil zu reparieren. Tauschen Sie das Netzteil bei Beschädigungen oder eingedrungener Feuchtigkeit. • Benutzen Sie nur das CCV Fly A77 Original-Netzteil und Ladekabel. • Achtung Überhitzungsgefahr des Steckers: Sind Ladekabel oder Ladestecker verschmutzt oder feucht, könnte es an den Kontakten zu höheren Temperaturen und damit zur Überhitzung des Steckers führen.
- Seite 5 Feuchtigkeit aussetzen. Das Gerät bitte nur mit einem leicht feuchtem Tuch abwischen. Keine Reinigungsmittel verwenden. • Für Schäden, die aus der Nutzung von nicht freigegebenen Fremdprodukten (z.B. nicht geeignete Ladeadapter, Netzteile, Akkus, Kabel…) entstehen, wird keine Haftung übernommen. CCV Fly A77 - Erste Schritte 5...
- Seite 6 Gegenstände, die übermäßige Stromschwankungen und/ oder elektromagnetische Felder verursachen. Zum Beispiel Diebstahlschutztüren und Förderbandmotoren. Achtung Für spezielle Umgebungen Nur Original-Netzteil, Kabel Terminal und Stecker trocken das Terminal entsprechend und Zubehör nutzen. und sauber halten. schützen (Schutzhülle, Ladestation...). 6 CCV Fly A77 - Erste Schritte...
- Seite 7 Ihrem Terminal alle im Terminal befindlichen Zahlungen löscht. Bitte führen Sie vor der Rückstellung des Systems zwingend einen Kassenschnitt durch. • Das Entfernen oder Beschädigen von auf dem Gerät aufgebrachten Typenschildern, Siegeln oder Seriennummer-Aufklebern führt zum Erlöschen von jeglichen Gewährleistungsansprüchen. CCV Fly A77 - Erste Schritte 7...
- Seite 8 Dieses Gerät muss am Ende des Lebenszyklus der umweltgerechten Entsorgung zugeführt werden und darf nicht über die Restmülltonne entsorgt werden. Zur Gewährleistung der stofflichen Verwertung bzw. ordnungsgemäßen Entsorgung bringen Sie das Gerät und den Akku in die dafür vorgesehenen Sammelstelle. 8 CCV Fly A77 - Erste Schritte...
- Seite 9 Declaration Of Conformity CE Declaration of Conformity Hiermit erklärt die CCV GmbH, dass der Funkanlagentyp CCV Fly A77 und dessen Netzteil der Richtlinie 2014/53/EU entspricht. Die vollständigen Texte der EU-Konformitätserklärungen sind unter der folgenden Internetadresse verfügbar: https://www.ccv.eu/de/download-bar/ CCV Fly A77 - Erste Schritte 9...
- Seite 10 (IPS WXGA LED-Farbdisplay mit = Standby/lange drücken 1440 x 720 Pixel) = Auswahl Flugmodus, Sound, Restart und Power-Off) Geräteunterseite: - Chipkarten-Leser Medienlautstärke (-/+) - 2 Ladekontakte an der Unterseite des Gerätes (2 POGO PIN) - Mikrofon 10 CCV Fly A77 - Erste Schritte...
- Seite 11 Akku auf Darstellung entfernt) - rechts/unterer Slot → Micro- 0,3MP Infrarot-Scanner am SIM-Karte (4G) Gerätekopf zum Lesen von 1D & 2D Codes - rechts/oberer Slot → Micro-SD- Karte (bis 128GB) - links/oberer Slot → SAM1 CCV Fly A77 - Erste Schritte 11...
- Seite 12 Inbetriebnahme Inhalt CCV Fly A77 Netzstecker mit Dokumentation eingestecktem „Erste Schritte“ USB-C Kabel Verbinden Anschluß an Stromversorgung Vollständig aufladen (6 Stunden) 12 CCV Fly A77 - Erste Schritte...
- Seite 13 Das Gerät fährt hoch. Bitte bei Erstverwendung den Akku Einschalten vollständig aufladen (Ladezeit min. 6 Stunden). Kommunikation Richten Sie die Kommunikation des CCV Fly A77 ein. einrichten Verbinden können Sie das Gerät mit dem Internet über WiFi oder alternativ über eine LTE/4G Mobilfunkverbindung (Micro-SIM-Karte erforderlich).
- Seite 14 Smartphone übertragen – der Händler erhält alle Belege als Email. Zur Aktivierung der E-Receipt-Funktion bitte Ihre Händler-Email-Adresse eintragen: SECpos EVO/acCEPT App starten → Menü aufrufen → Menü-PIN eingeben (Manager z.B. 000000) → Anwendungen → OAM Server → Belege an [Händler-Email] 14 CCV Fly A77 - Erste Schritte...
- Seite 15 (CCV cash point App – zum Verwalten von Dateien auf Kartenzahlungen über app2pay diesem Gerät) starten und Betrag eingeben) Kamera (Kamerafunktion für die Aufnahme von Bildern und Videos. Das Gerät verfügt über Front- und Rückkamera) CCV Fly A77 - Erste Schritte 15...
- Seite 16 Wenn Sie mittels Wischen die Statuszeile herunter ziehen, sehen Sie weitere Einstellungen und eine Auflistung der aktiven Apps (hier die im Hintergrund aktiven CCV Apps CCV eserver, CCV Scm und CCV Dm – bitte diese nicht beenden. Android Statusleiste Zurück...
- Seite 17 HOME/TASK MANAGER) Transaktionsverlauf: Im Transaktionsverlauf sehen Sie eine Liste der getätigten Transaktionen. Sie können hier Belege erneut drucken oder eine Transaktion stornieren (Storno nur möglich bis zum Kassenschnitt - nach Kassenschnitt Möglichkeit einer Gutschrift). CCV Fly A77 - Erste Schritte 17...
- Seite 18 Alipay: QR-Code mit Alipay App scannen • Transaktionsverlauf: Anzeige der letzten Transaktionen mit Möglichkeit der Belegwiederholung oder Storno • Storno: Stornieren einer Transaktion. Nur bis zum Tagesabschluss möglich. Nach Tagesabschluss Möglichkeit einer Gutschrift 18 CCV Fly A77 - Erste Schritte...
- Seite 19 3. PIN-Eingabe (opt.) und Bestätigung Transaktionen Auswahl Select Zahlungsverfahren wählen Tagesabschluss: (optional): Im “Karte bitte” Softkey Tagesabschluss Bildschirm Zahlungsverfahren und mit OK bestätigen wählen und Karte stecken/ vorhalten Storno: Softkey Storno und mit OK bestätigen CCV Fly A77 - Erste Schritte 19...
- Seite 20 Initialisierungssperre (Abhilfe → Initialisierung durchführen) • Diagnosesperre (Abhilfe → Diagnose durchführen) • Inbetriebnahmesperre (Abhilfe → Inbetriebnahme mit “app2pay” App durchführen) Beispiel: - Diagnosesperre - Abhilfe → Entsperr-Button drücken Der Entsperr-Button löst immer die entsprechend erforderliche Aktion aus. 20 CCV Fly A77 - Erste Schritte...
- Seite 21 Prozessoren Cortex A53 Quad Core 1400 MHz, 1.4 GHZ 32-bit RISC Core (ARMv7-M), 1.25 DMIPS/MHz Akku Li-Ion Akku 5150 mAh, 3.7V Abmessungen 158,8 x 76,4 x 17,8 mm, Gewicht 270 g (inkl. Akku) CCV Fly A77 - Erste Schritte 21...
- Seite 22 Apps über CCVStore, Payment App und Konfiguration über TMS Kartenleser Kontaktlosleser: ISO 14443 A/B, MIFARE, girocard kontaktlos, MasterCard kontaktlos, Visa kontaktlos, American Express kontaktlos, Diners kontaktlos, UPI kontaktlos Chipkartenleser: beleuchtet, EMV L1&L2 Magnetstreifenleser: 3-Spur, bidirektional Kamera für Scan von Barcode/QR-Code 22 CCV Fly A77 - Erste Schritte...
- Seite 23 Gerät unversehrt ist und nicht geöffnet wurde. Das Siegel verbindet Ober- und Unterschale und bricht bei Öffnung des Terminals. Prüfen Sie dieses Siegel bitte regelmäßig auf Beschädigungen. Sollte das Siegel gebrochen sein, kontaktieren Sie bitte unverzüglich Ihren Netzbetreiber! CCV Fly A77 - Erste Schritte 23...
- Seite 24 Alle Rechte vorbehalten. Änderungen vorbehalten. Abbildungen ähnlich. Verwendete Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber. Produkte und Services von CCV sowie Handbücher und Anleitungen von CCV sind ausschließlich für den Gebrauch in der EU/EWR bestimmt. Artikel-Nr. 03594-35, EL...
- Seite 25 CCV Fly A77 First Steps English CCV Fly A77 - Erste Schritte 25...
- Seite 26 Introduction The CCV Fly A77 is the perfect combination of compact design, future-proof technology and innovation operating system, Android. Extend your POS beyond payment with a wide range of business apps. Scan for information 26 CCV Fly A77 - Erste Schritte...
- Seite 27 Content Safety notes Declaration Of Conformity Startup Handling Specifications CCV Fly A77 - First steps 27...
- Seite 28 Wipe off the device using only a slightly moistened cloth. Do not use cleaning agent. • For damage arising from the use of unapproved external products (e.g. unsuited charging adapters, power supply units, storage batteries, cables, etc.), no liability is assumed. 28 CCV Fly A77 - First steps...
- Seite 29 • Do only use CCV Fly A77 original power supply and cable. • Caution - overheating the plug connector: To avoid overheating the connection do not use a dirty or moist plug connector. Do only use a clean and dry plug connector. For usage in moist or dirty environment please use a protective cover or charging base.
- Seite 30 For e xample, anti-the ft gate s and conveyor motors. Attention Only use original PSU, For special environments, the Keep terminal and cables and accesories connectors dry and clean terminal must be protected accordingly (protective cover, charging base...) 30 CCV Fly A77 - First steps...
- Seite 31 0°C. • Maintain a sufficient distance to other electrical devices, such as cancelling machines for security labels (min. 50 cm) since this can lead to malfunctions. CCV Fly A77 - First steps 31...
- Seite 32 Replace the unit if it is damaged or exposed to excess moisture. End of life • At the end of life, dispose of the terminal and storage battery pack in an environmentally proper manner. 32 CCV Fly A77 - First steps...
- Seite 33 Declaration Of Conformity CE Declaration of Conformity Hereby declares CCV GmbH the accordance of the radio equipment CCV Fly A77 and its power supply to the directive 2014/53/EU. The complete texts of the EU declarations of conformity are available on following internet address: https://www.ccv.eu/de/download-bar/...
- Seite 34 = standby press long = menu 1440 x 720 pixels) aeroplane mode, sound, restart and power off) Bottom side: - Chip card reader Volume (-/+) - Charging connectors (2 POGO PIN) - Microphone 34 CCV Fly A77 - First steps...
- Seite 35 Card slots: scanner (1D & 2D codes) (removed cover and battery) - left/upper slot → SAM1 - right/upper slot → Micro-SD card (up to 128GB) - right/lower slot → Micro SIM card (4G) CCV Fly A77 - First steps 35...
- Seite 36 Start up Content CCV Fly A77 Power supply with Document USB cable type C “First steps” Connect Connect power supply Charge battery (6 hours) 36 CCV Fly A77 - First steps...
- Seite 37 Turn on battery more than 6 hours. Communication Enable WiFi or Mobile Network (LTE/4G) on your CCV Fly A77. For Mobile Network a Micro SIM card is needed. Connection settings are the same as used by other Android devices (settings/wireless & networks/ → Wi-Fi/ → Cellular networks).
- Seite 38 QR code and merchant does receive all receipts by email. To activate E-Receipt function – please enter your merchant email address: Start SECpos EVO/acCEPT app → menu → enter menu PIN (manager) → applications → OAM server → receipts to [merchant email] 38 CCV Fly A77 - First steps...
- Seite 39 Camera CCVSTORE (CCV marketplace to SECpos EVO app2pay Camera CCV Store download Payment app (SECpos EVO/ acCEPT - for app2pay (CCV cash point app – for payment please start app2pay and enter amount) CCV Fly A77 - First steps 39...
- Seite 40 SIM Status Battery Status Time You can draw down the statusbar to see further settings and a list of active apps (CCV eserver, CCV Scm und CCV Dm – please do not close these apps!). Android Statusleiste Back Homescreen Task Manager...
- Seite 41 • a reversal (only possible if the transaction is not finished by a end of day closure) or • a refund (only possible if the end of day closure is already done) CCV Fly A77 - First steps 41...
- Seite 42 Transaction history: Show all transactions. You can start a copy of a receipt copy or a reversal • Reversal: Reversal of a transaction. Only possible until day-end closure.After day-end closure a refund transaction is possible. 42 CCV Fly A77 - First steps...
- Seite 43 3. Optional: enter PIN Transactions Auswahl Select Select transaction type Reconsiliation with closure/ (optional): Screen “Card please” Day-ending closure: → press “Select” button→ read card Softkey Reconsiliation with closure Reversal: Softkey Reversal CCV Fly A77 - First steps 43...
- Seite 44 Diagnosis lock (unlock → start diagnosis) • Startup lock/out of order lock (solution → start “app2pay” startup process) Example: - Diagnosis lock - Solution → press unlock button The unlock button automatically start the needed function. 44 CCV Fly A77 - First steps...
- Seite 45 Software updates: Software updates (Android/ Apps) for CCV Fly A77 are done via CCVSTORE. And a configuration change or reading logs is done via TMS. Software updates → automatically via CCVSTORE Configuration change → via CCV TMS If payment app has been updated the terminal automatically contact TMS to update the configuration.
- Seite 46 NFC contactless: ISO 14443 A/B, MIFARE, girocard contactless, MasterCard contactless, Visa contactless, American Express contactless, Diners contactless, UPI contactless Chip card reader: iluminated, EMV L1 & L2 Magnetic stripe reader: 3 stripe magnetic reader, bidirectional 46 CCV Fly A77 - First steps...
- Seite 47 On the side of your terminal, you will find a seal sticker that guarantees that the device is intact and unopened. The seal sticker gets broken when device will be opened. Please check this seal sticker regularly. If the seal is broken, contact your network provider immediately! CCV Fly A77 - First steps 47...
- Seite 48 All rights reserved. Subject to change. Similar to illustration. The product names used are trademarks or registered trademarks of the respective owners. CCV products and services, as well as CCV manuals and instructions, are intended for use in the EU/EEA only. Artikel-Nr. 03594-35, EL...
