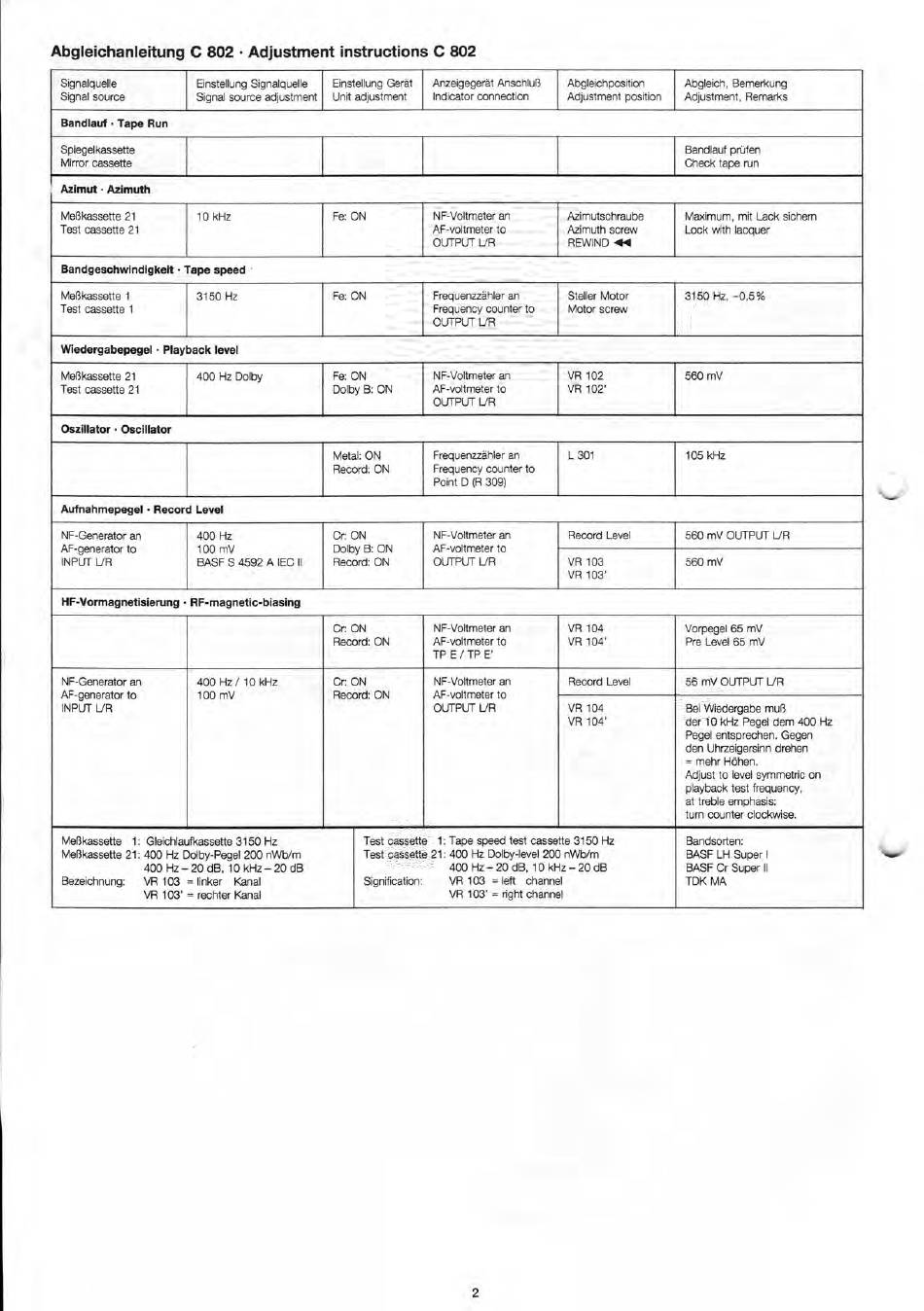

Abgleichanleitung C 802 • Adjustment instructions C 802
Signalquelle
Signal source
Einstellung Signalquelle
Signal source adjustment
Einstellung Gerät
Unit adjustment
Anzeigegerät Anschluß
Indicator connection
Abgleichposition
Adjustment position
Abgleich, Bemerkung
Adjustment, Remarie
Bandlauf • Tape Run
Spiegelkassette
Mirror cassette
Bandlauf prüfen
Check tape run
Azimut • Azlmuth
Meßkassette 21
Test cagsette 21
10 kHz
Fe: ON
NF-Voltmeter an
AF-voltmeter to
OUTPUT L/R
Azimutschraube
Azimuth screw
REWIND 41
Maximum, mit Lack sichern
Lock with lacquer
Bandgeschwindigkeit • Tape speed •
Meßkassette 1
Test cassette 1
3150 Hz
Fe: ON
Frequenzzähler an
Frequency counter to
OUTPUT UR
Steller Motor
Motor screw
3150 Hz, —0,5%
Wiedergabepegel • Playback level
Meßkassette 21
Test cassette 21
400 Hz Dolby
Fe: ON
Dolby B: ON
NF-Voltmeter an
AF-voltmeter to
OUTPUT L/R
VR 102
VR 102'
560 mV
OszIllator • Oscillator
Metal: ON
Record: ON
Frequenzzähler an
Frequency counter to
Point D (R 309)
L 301
105 kHz
Aufnahmepegel • Record Level
NF-Generator an
AF-generator to
INPUT L/R
400 Hz
100 mV
BASF 54592 A IEC II
Cr: ON
Dolby B: ON
Record: ON
NF-Voltmeter an
AF-voltmeter to
OUTPUT L/R
Record Level
560 mV OUTPUT UR
VR 103
VR 103'
560 mV
HF-Vormagnetisierung • RF-magnetic-blasIng
Cr: ON
Record: ON
NF-Voltmeter an
AF-voltmeter to
TP E / TP E'
VR 104
VR 104'
Vorpegel 65 mV
Pre Level 65 mV
NF-Generator an
AF-generator to
INPUT L/R
400 Hz / 10 kHz
100 mV
Cr: ON
Record: ON
NE-Voltmeter an
AF-voltmeter to
OUTPUT L/R
Record Level
56 mV OUTPUT UR
VR 104
VR 104'
Bei Wiedergabe muß
der 10 kHz Pegel dem 400 Hz
Pegel entsprechen. Gegen
den Uhrzeigersinn drehen
= mehr Höhen.
Adjust to level symmetric on
playback test frequency,
at treble emphasis:
tum counter clockwise.
Meßkassette 1: Gleichlaufkassette 3150 Hz
Meßkassette 21: 400 Hz Dolby-Pegel 200 nVVb/m
400 Hz — 20 dB, 10 kHz — 20 dB
Bezeichnung:
VR 103 = linker Kanal
VR 103' = rechter Kanal
Test cassette 1: Tape speed test cassette 3150 Hz
Test cassette 21: 400 Hz Dolby-level 200 nWb/m
400 Hz — 20 dB, 10 kHz — 20 dB
Signification:
VR 103 = left channel
VR 103' = right channel
Bandsorten:
BASF LH Super 1
BASF Cr Super II
TDK MA
2
