Montageanleitung
6.
Montieren Sie den Öhlins Stoßdämpfer mit
der Hydraulikleitung in Fahrtrichtung zeigend.
Ziehen Sie die Schrauben der oberen und
unteren Stoßdämpferanbindung mit dem in
Ihrem Bedienungshandbuch Ihres Motorrades
angegebenen Drehmoment fest.
7.
Montieren Sie die Reservoirhalterung vor.
Verwenden Sie die Schrauben Artikelnummer
01046-36 (2x).
8.
Schieben Sie das Reservoir in die Halterung.
Ziehen Sie die Halterung noch nicht an.
9.

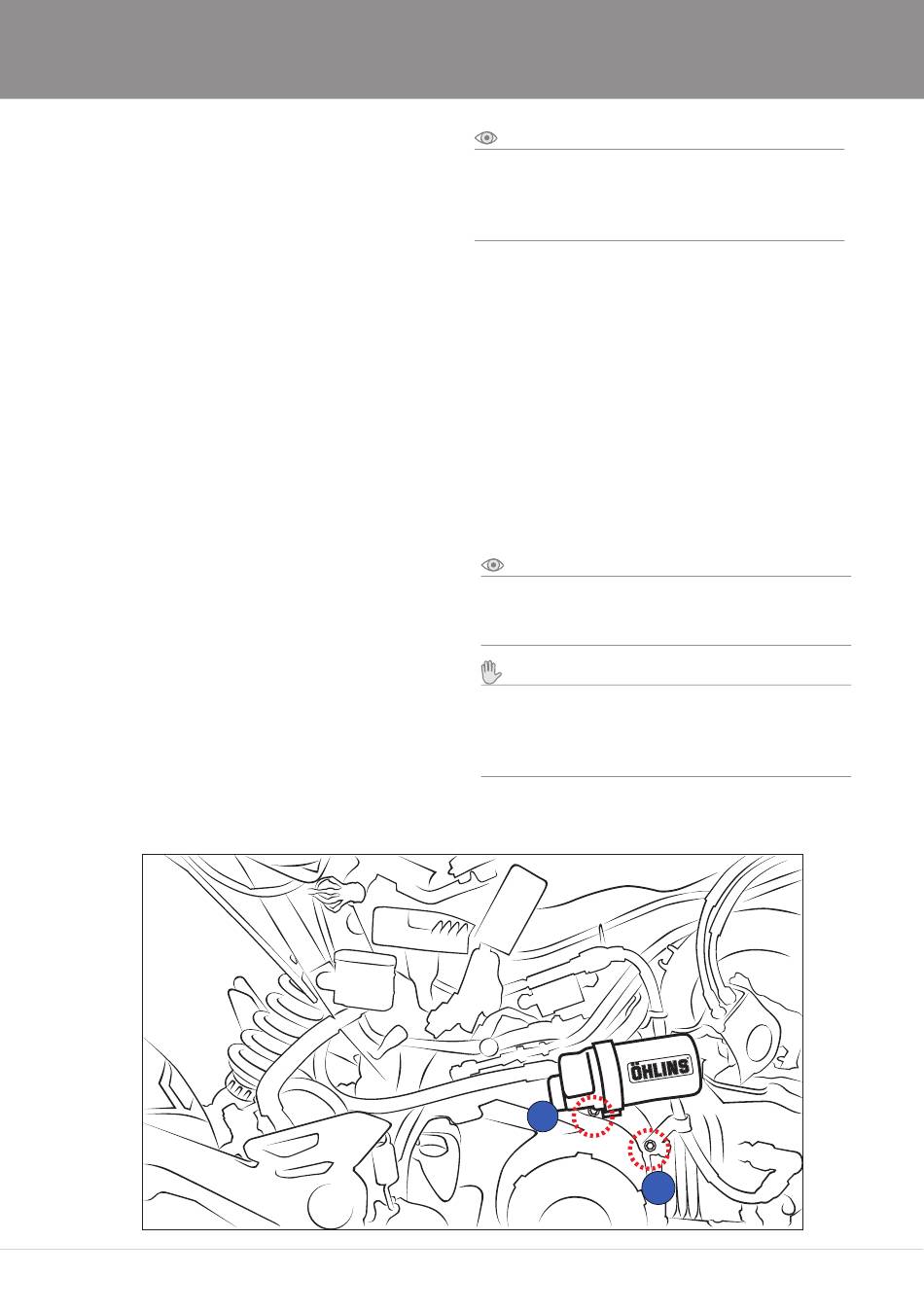

Montieren Sie den Halter-Support am
Kurbelgehäuse. Verwenden Sie dafür die
Schrauben Art. Nr. 01046-62 (1), (2) und die
Unterlegscheibe Art. Nr. 00426-07 (jeweils
eine pro Schraube).
10.
Platzieren Sie das Reservoir so, dass die
Hydraulikleitung nicht von beweglichen Teilen
des Motorrades beschädigt werden kann.
Ziehen Sie die Reservoirhalterung fest.
Hinweis!
Verwenden Sie die Kabelbinder Art. Nr. 60231-01 zum
Verlegen der Hydraulikleitung. Die Leitung darf nicht
durch bewegliche Teile des Motorrades beschädigt
werden.
Hinweis!
Bevor Sie die Schrauben anziehen, lassen Sie das
Motorrad etwas ab, so dass der Stoßdämpfer leicht
gestaucht wird.
achtung!
Achten Sie darauf, alle Schrauben entsprechend dem
vorgegebenen Drehmoment anzuziehen. Überprüfen
Sie, dass nichts den Stoßdämpfer am Ein- und
Ausfedervorgang hindert oder diesen beeinfl usst.
1
5
2
