Hinweis!
Die Abbildungen in dieser Montageanleitung können
sich von Ihrem Produkt unterscheiden.
Hinweis!
Unter hohen Temperaturen, während der Lagerung
oder des Transportes, können sich Schmiermittel und
Schutzöle lösen und die Verpackung verunreinigen.
Dies hat keinen Einfl uss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt gründlich
mit einem Stoffl appen vor dem Einbau.

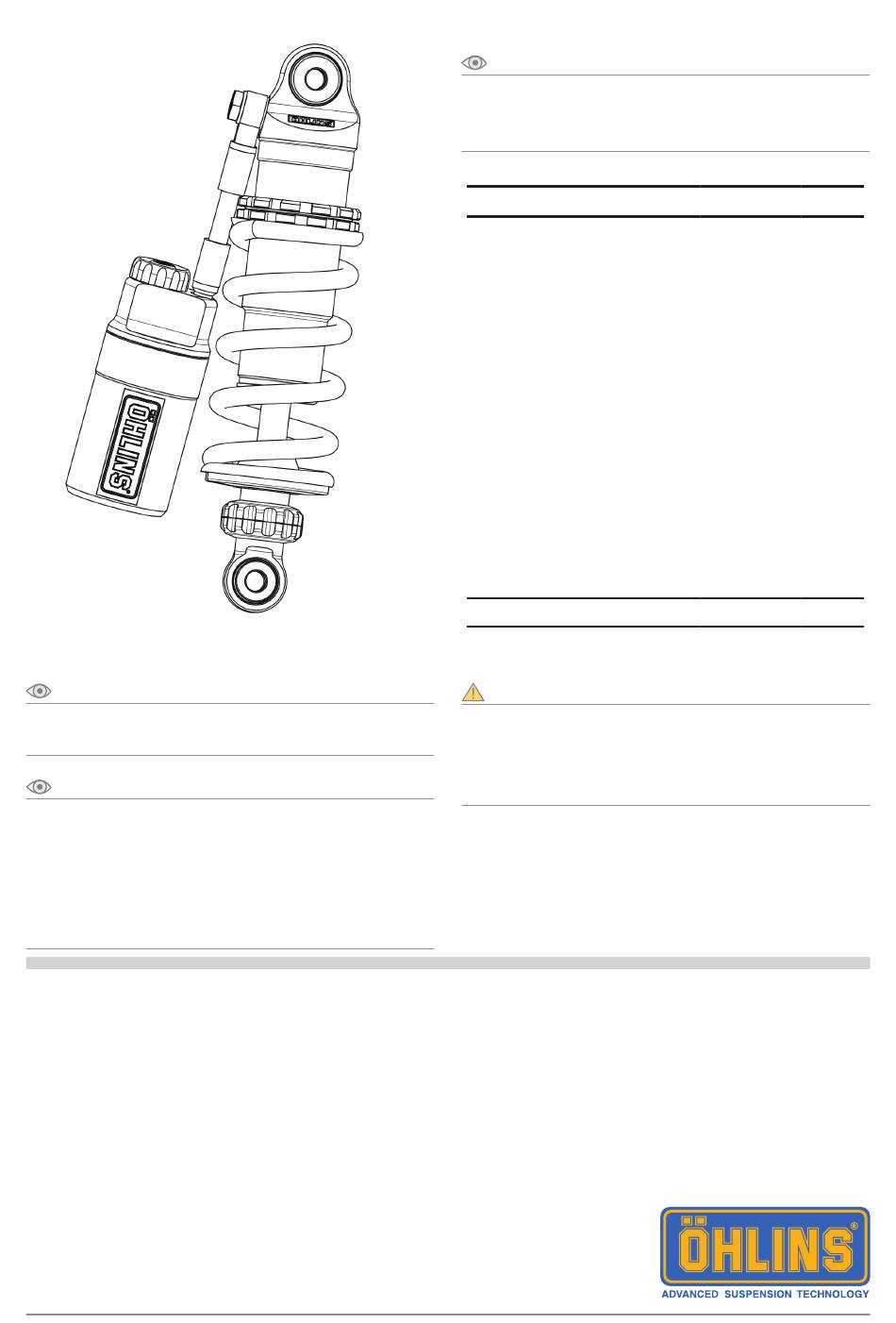

Stoßdämpfer für Honda MSX 125 SF-2016
HO 611
Montageanleitung
Hinweis!
Überprüfen Sie den Packungsinhalt, bevor Sie das
Produkt montieren. Sollten Teile fehlen, so kontaktieren
Sie Ihren Öhlins Händler.
lieferumfang
Beschreibung
Stoßdämpfer
Halterung Reservoir
Halter-Support
Kabelbinder
Schraube M6x12
Schraube M6x14
Schraube M6x45
U-Scheibe 6.3/10/1.2
Öhlins Aufkleber
Öhlins Aufkleber
Öhlins Aufkleber
Hakenschlüssel
Betriebsanleitung
alternative Komponenten
Feder 110 N/mm
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes die
Öhlins Betriebsanleitung genau durch. Ein Stoßdämpfer
ist ein wichtiges technisches Element des Fahrzeuges,
welches die Stabilität beeinfl usst.
art. nr.
Stk.
HO 611
2
03102-15
1
60006-13
1
60231-01
1
01046-36
2
00382-16
1
01046-62
2
60426-04
2
00192-01
2
01185-01
2
01185-04
2
60710-01
2
07241-02
1
60282-06
1
