Hinweis!
1
Die Abbildungen in dieser Montageanleitung
können sich von Ihrem Produkt unterscheiden.
Hinweis!
1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Auch vom
Zusammenbau in unserem Werk können
Fett- oder Ölreste vorhanden sein. Dies hat
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.

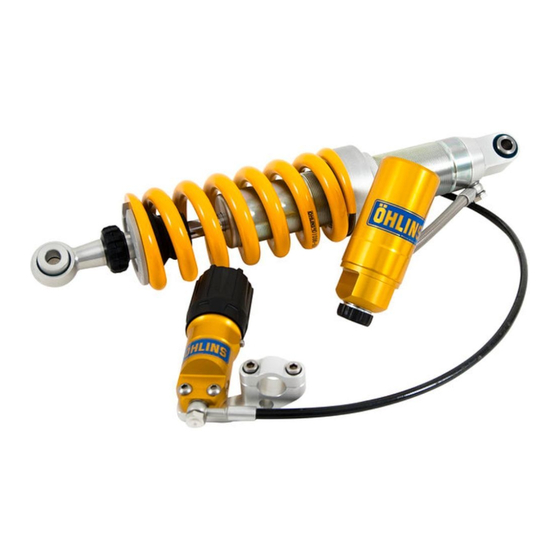

Öhlins Stoßdämpfer für Honda XL750 Transalp
HO 651
Montageanleitung
Lieferumfang
Beschreibung
Stoßdämpfer
Halterung
Reservoirhalter
Schraube M6x14
Schraube M6x12
Schraube M6x25
Unterlegscheibe
Kabelbinder
Notiz-Aufkleber
Öhlins Aufklebersatz
Betriebsanleitung „Road
& Track"
Hinweis!
1
Überprüfen Sie den Packungsinhalt, bevor Sie
das Produkt montieren. Sollten Teile fehlen,
so kontaktieren Sie einen autorisierten Öhlins
Händler.
⚠
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Bedienungsanleitung genau durch.
Ein Stoßdämpfer ist ein wichtiges technisches
Element, welches die Stabilität des Fahrzeuges
beeinflusst.
Art. Nr.
Stk.
HO 651
1
01082-18
1
03102-21
1
00382-52
1
05404-01
2
05404-06
2
00153-04
4
00231-01
3
01180-01
1
10207-01
1
07241-02
1
Verwandte Anleitungen für Ohlins HO 651
Inhaltszusammenfassung für Ohlins HO 651
- Seite 1 Lieferumfang Beschreibung Art. Nr. Stk. Stoßdämpfer HO 651 Halterung 01082-18 Reservoirhalter 03102-21 Schraube M6x14 00382-52 Schraube M6x12 05404-01 Schraube M6x25 05404-06 Unterlegscheibe 00153-04 Kabelbinder 00231-01 Notiz-Aufkleber 01180-01 Öhlins Aufklebersatz 10207-01 Betriebsanleitung „Road 07241-02 & Track“ Hinweis! Hinweis! Die Abbildungen in dieser Montageanleitung Überprüfen Sie den Packungsinhalt, bevor Sie...
- Seite 2 MONTAGEANLEITUNG ⚠ Warnung! Es ist sehr zu empfehlen, dass eine Werkstatt mit entsprechend geschultem Personal den Stoßdämpfer einbaut. ⚠ Warnung! Achten Sie darauf, dass Ihr Motorrad einen sicheren Stand hat und nicht kippen kann. Hinweis! Schauen Sie stets in die fahrzeugspezifische Betriebsanleitung, wenn Sie Arbeiten am Motorrad ausführen.
- Seite 3 MONTAGEANLEITUNG Montieren Sie die mitgelieferte Halterung Art. Nr. 03102-21 am Reservoir und ziehen Sie diese leicht mit der M6x14 Schraube Art. Nr. 00382-52 an. Verwenden Sie die M6x25 Schrauben Art. Nr. 05404- 06 und Unterlegscheiben Art. Nr. 00153- 04, um den Vorspannungseinsteller an der Reservoirhalterung zu befestigen.
- Seite 4 EINSTELLARBEITEN ⚠ Warnung! Druckstufen- Stellen Sie vor der ersten Fahrt sicher, dass einsteller die vorhandenen Stoßdämpfereinstellungen mit den von Öhlins empfohlenen Einstellwerten übereinstimmen. Lesen Sie zuerst das Handbuch, bevor Sie Anpassungen und Einstellarbeiten am Stoßdämpfer ausführen. Kontaktieren Sie einen Öhlins Händler, wenn Sie Fragen in Bezug auf die Abstimmung des Stoßdämpfers haben.
