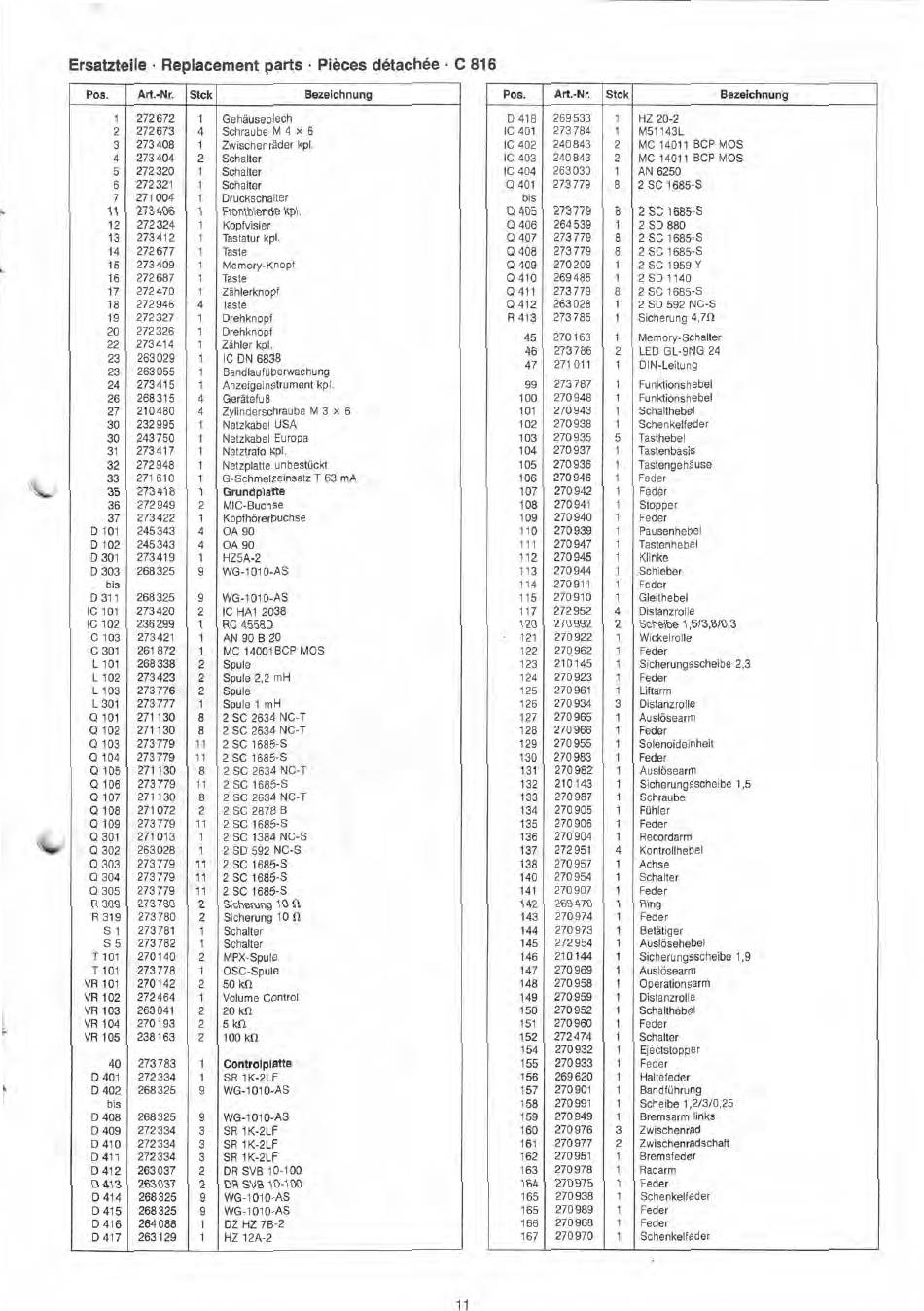

Ersatzteile • Replacement parts • Pleces detachee • C 816
Pos.
Art.-Nr.
Stck
Bezeichnung
1
272 672
1
Gehäuseblech
2
272 673
4
Schraube M 4 x 6
3
273 408
1
Zwischenräder kpl.
4
273 404
2
Schalter
5
272 320
1
Schalter
6
272 321
1
Schalter
7
271 004
1
Druckschalter
11
273 406
1
Frontblende kpl.
12
272 324
1
Kopfvisier
13
273 412
1
Tastatur kpl.
14
272 677
1
Taste
15
273 409
1
Memory-Knopf
16
272 687
1
Taste
17
272 470
1
Zählerknopf
18
272 946
4
Taste
19
272 327
1
Drehknopf
20
272 326
1
Drehknopf
22
273 414
1
Zähler kpl.
23
263 029
1
IC DN 6838
23
263 055
1
Bandlaufüberwachung
24
273 415
1
Anzeigeinstrument kpl.
26
268 315
4
Gerätefuß
27
210 480
4
Zylinderschraube M 3 x 6
30
232 995
1
Netzkabel USA
30
243 750
1
Netzkabel Europa
31
273 417
1
Netztrafo kpl.
32
272 948
1
Netzplatte unbestückt
33
271 610
1
G-Schmelzeinsatz T 63 mA
35
273 418
1
Grundplatte
36
272 949
2
MIC-Buchse
37
273 422
1
Kopfhörerbuchse
D101
245 343
4
0A90
D102
245 343
4
0A90
D301
273 419
1
HZ5A-2
D 303
268 325
9
WG-1010-AS
bis
D311
268 325
9
WG-1010-AS
IC 101
273 420
2
IC HA1 2038
IC 102
236 299
1
RC 4558D
IC 103
273 421
1
AN 90 B 20
IC 301
261 872
1
MC 14001BCP MOS
L 101
268 338
2
Spule
L 102
273 423
2
Spule 2,2 mH
L 103
273 776
2
Spule
L 301
273 777
1
Spule 1 mH
Q 101
271 130
8
2 SC 2634 NC-T
Q 102
271 130
8
2 SC 2634 NC-T
Q 103
273 779
11
2 SC 1685-S
Q 104
273 779
11
2 SC 1685-S
Q 105
271 130
8
2 SC 2634 NC-T
Q 106
273 779
11
2 SC 1685-S
0 107
271 130
8
2S0 2634 NC-T
0 108
271 072
2
2S0 28788
Q 109
273 779
11
2 SC 1685-S
Q 301
271 013
1
2 SC 1384 NC-S
Q302
263 028
1
2 SD 592 NC-S
0303
273 779
11
2 SC 1685-S
0304
273 779
11
2 SC 1685-S
0305
273 779
11
2 SC 1685-S
R 309
273 780
2
Sicherung 10 0
R 319
273 780
2
Sicherung 100
S 1
273 781
1
Schalter
S 5
273 782
1
Schalter
7101
270 140
2
MPX-Spule
T 101
273 778
1
OSC-Spule
VR 101
270 142
2
50 kn
VR 102
272 464
1
Volume Control
VR 103
263 041
2
20 kn
VR 104
270 193
2
5k0
VR 105
238 163
2
100 kn
40
273 783
1
Controlplatte
D 401
272 334
1
SR 1K-2LF
0402
268 325
9
WG-1010-AS
bis
D 408
268 325
9
WG-1010-AS
D 409
272 334
3
SR 1K-2LF
D 410
272 334
3
SR 1K-2LF
D411
272 334
3
SR 1K-2LF
0412
263 037
2
DR SVB 10-100
0413
263 037
2
DR SVB 10-100
0414
268 325
9
WG-1010-AS
D 415
268 325
9
WG-1010-AS
D 416
264 088
1
DZ HZ 7B-2
D 417
263 129
1
HZ 12A-2
Pos.
Art.-Nr.
Stck
Bezeichnung
0418
269 533
1
HZ 20-2
10 401
273 784
1
M51143L
10 402
240 843
2
MC 14011 BCP MOS
10 403
240 843
2
MC 14011 BCP MOS
10 404
263 030
1
AN 6250
0401
273 779
8
2 SC 1685-S
bis
0405
273 779
8
2 SC 1685-S
0 406
264 539
1
2 SD 880
0407
273 779
8
2 SC 1685-S
0 408
273 779
8
2 SC 1685-S
0409
270 209
1
2 SC 1959 Y
0 410
269 485
1
2 SD 1140
0411
273 779
8
2 SC 1685-S
0412
263 028
1
2 SD 592 NC-S
R 413
273 785
1
Sicherung 4,70
45
270 163
1
Memory-Schalter
46
273 786
2
LED GL-9NG 24
47
271 011
1
DIN-Leitung
99
273 787
1
Funktionshebel
100
270 948
1
Funktionshebel
101
270 943
1
Schalthebel
102
270 938
1
Schenkelfeder
103
270 935
5
Tasthebel
104
270 937
1
Tastenbasis
105
270 936
1
Tastengehäuse
106
270 946
1
Feder
107
270 942
1
Feder
108
270 941
• 1
Stopper
109
270 940
1
Feder
110
270 939
1
Pausenhebel
111
270 947
1
Tastenhebel
112
270 945
1
Klinke
113
270 944
1
Schieber
114
270 911
1
Feder
115
270 910
1
Gleithebel
117
272 952
4
Distanzrolle
120
270 992
2
Scheibe 1,6/3,8/0,3
-
121
270 922
1
Wickelrolle
122
270 962
1
Feder
123
210 145
1
Sicherungsscheibe 2,3
124
270 923
1
Feder
125
270 961
1
Liftarm
126
270 934
3
Distanzrolle
127
270 965
1
Auslösearm
128
270 966
1
Feder
129
270 955
1
Solenoideinheit
130
270 983
1
Feder
131
270 982
1
Auslösearm
132
210 143
1
Sicherungsscheibe 1,5
133
270 987
1
Schraube
134
270 905
1
Fühler
135
270 906
1
Feder
136
270 904
1
Recordarm
137
272 951
4
Kontrollhebel
138
270 957
1
Achse
140
270 954
1
Schalter
141
270 907
1
Feder
142
269 470
1
Ring
143
270 974
1
Feder
144
270 973
1
Betätiger
145
272 954
1
Auslöse hebel
146
210 144
1
Sicherungsscheibe 1,9
147
270 969
1
Auslösearm
148
270 958
1
Operationsarm
149
270 959
1
Distanzrolle
150
270 952
1
Schalthebel
151
270 960
1
Feder
152
272 474
1
Schalter
154
270 932
1
Ejectstopper
155
270 933
1
Feder
156
269 620
1
Haltefeder
157
270 901
1
Bandführung
158
270 991
1
Scheibe 1,2/3/0,25
159
270 949
1
Bremsarm links
160
270 976
3
Zwischenrad
161
270 977
2
Zwischenradschaft
162
270 951
1
Bremsfeder
163
270 978
1
Radarm
164
270 975
1
Feder
165
270 938
1
Schenkelfeder
165
270 989
1
Feder
166
270 968
1
Feder
167
270 970
1
Schenkelfeder
