Inhaltszusammenfassung für Dell OptiPlex 3030 All-in-One

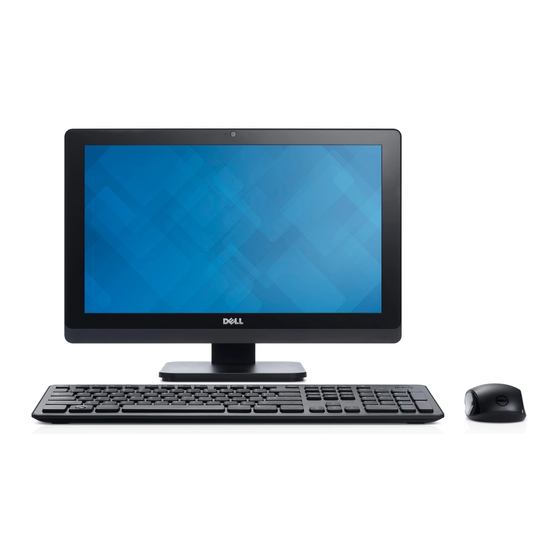

- Seite 1 OptiPlex 3030 All-in-One Benutzerhandbuch Vorschriftenmodell: W10B Vorschriftentyp: W10B001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer..................5 ............... 5 Vor der Arbeit an Komponenten im Innern des Computers ........................6 Empfohlene Werkzeuge ......................... 6 Ausschalten des Computers ............7 Nach der Arbeit an Komponenten im Inneren des Computers 2 Systemübersicht....................8 ........................9 Aufbau der Systemplatine 3 Entfernen und Einbauen von Komponenten.......... - Seite 4 ........................33 System-Setup-Optionen ........................42 Aktualisieren des BIOS ..................43 System- und Setup-Kennwortfunktionen ................44 Zuweisen eines System- und Setup-Kennworts ..... 44 Löschen oder Ändern eines vorhandenen System- und/oder Setup-Kennworts 5 Technische Daten....................46 6 Kontaktaufnahme mit Dell................51 ........................51 Kontaktaufnahme mit Dell...
-
Seite 5: Arbeiten Am Computer
Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 6: Empfohlene Werkzeuge
Um Schäden am Computer zu vermeiden, führen Sie folgende Schritte aus, bevor Sie mit den Arbeiten im Computerinneren beginnen. Stellen Sie sicher, dass die Arbeitsoberfläche eben und sauber ist, damit die Computerabdeckung nicht zerkratzt wird. Schalten Sie den Computer aus (siehe Ausschalten des Computers). VORSICHT: Wenn Sie ein Netzwerkkabel trennen, ziehen Sie es zuerst am Computer und dann am Netzwerkgerät ab. -
Seite 7: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen. -
Seite 8: Systemübersicht
Systemübersicht Abbildung 1. Innenansicht – 1 Speicherabdeckung Abdeckung der Systemplatine Untere Abdeckung Betriebsschalterplatine Festplattenlaufwerk VESA-Halterung Optisches Laufwerk Wandlerplatine... -
Seite 9: Aufbau Der Systemplatine
Abbildung 2. Innenansicht – 2 WLAN-Karte Speichermodul Netzteil Systemplatine Lautsprecher Bildschirmhalterung Systemlüfter Kühlkörper Kamera 10. Mikrofon Aufbau der Systemplatine Die folgende Abbildung zeigt den Aufbau der Systemplatine des Computers. - Seite 10 SD-Speicherkartenleser Speichermodul Lautsprecheranschluss Touchscreen-Anschluss Steuerungsplatinenanschluss Festplattenlaufwerk-Anschluss ODD-Anschluss SATA-Stromversorgungsanschluss Umwandlerplatinenanschluss 10. Netzanschluss 2 11. Netzanschluss 1 12. Systemlüfteranschluss 13. Prozessoranschluss 14. Knopfzellenbatterie 15. WLAN-Anschluss 16. LVDS-Anschluss 17. Kamera...
-
Seite 11: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Entfernens des Standrahmens Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie die Abdeckung des Standrahmens. Entfernen Sie die Schrauben, mit denen der Standrahmen am Computer befestigt ist und entfernen Sie den Standrahmen vom Computer. -
Seite 12: Einbauen Der Hinteren Abdeckung
b. Standrahmen Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Hebeln Sie die Kanten des Computers mit einem Stift nach oben [1]. b. Entfernen Sie die hintere Abdeckung vom Computer [2]. Einbauen der hinteren Abdeckung Bringen Sie die rückseitige Abdeckung am Computer am. Drücken Sie an den Ecken der rückseitigen Abdeckung, um sie am Computer zu befestigen. -
Seite 13: Einsetzen Des Optischen Laufwerks
Einsetzen des optischen Laufwerks Schieben Sie das optische Laufwerk in den Computer und ziehen Sie die Schraube fest, um das Laufwerk zu sichern. Bauen Sie folgende Komponenten ein: a. hintere Abdeckung b. Standrahmen c. Abdeckung des Standrahmens Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Festplattenlaufwerks Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. - Seite 14 Verschieben und entfernen sie es, um auf das Festplattenlaufwerkkabel zugreifen zu können. Trennen Sie das Festplattenlaufwerkkabel vom Festplattenlaufwerk und entfernen es aus dem Computer. Biegen Sie die Festplattenlaufwerkhalterung auseinander und entriegeln Sie das Festplattenlaufwerk. Entfernen Sie das Festplattenlaufwerk von der Festplattenlaufwerkhalterung.
-
Seite 15: Einsetzen Des Festplattenlaufwerks
Einsetzen des Festplattenlaufwerks Setzen Sie die Festplatte in die Festplattenhalterung ein. Schließen Sie das Festplattenlaufwerkkabel am Festplattenlaufwerk an und richten Sie die Festplatte an seinem Steckplatz am Computer aus. Bauen Sie folgende Komponenten ein: a. hintere Abdeckung b. Standrahmen c. Abdeckung des Standrahmens Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 16: Einbauen Der Wandlerplatine
Einbauen der Wandlerplatine Ziehen Sie die Schrauben fest, um die Wandlerplatine am Computer zu sichern. Schließen Sie die Kabel an der Wandlerplatine an. Bauen Sie folgende Komponenten ein: a. hintere Abdeckung b. Standrahmen c. Abdeckung des Standrahmens Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen des Speichers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. -
Seite 17: Einbauen Des Speichers
Drücken Sie die Halteklammern vorsichtig vom Speichermodul weg, bis es herausspringt. Heben Sie das Speichermodul an und entfernen Sie es aus seinem Anschluss. Einbauen des Speichers Richten Sie die Kerbe an der Speicherkarte auf den Steg des Systemplatinenanschlusses aus. Drücken Sie das Speichermodul herunter, bis die Freigabelaschen zurückspringen, um es zu befestigen. -
Seite 18: Einbauen Der Blende Der Systemplatine
c. Entfernen Sie die Abdeckung der Systemplatine vom Computer [3]. Einbauen der Blende der Systemplatine Richten Sie die Abdeckung der Systemplatine an der Systemplatine aus ziehen Sie die Schrauben fest, um sie am Computer zu befestigen. Bauen Sie folgende Komponenten ein: a. -
Seite 19: Einbauen Des Kühlkörpers
Einbauen des Kühlkörpers Richten Sie den Kühlkörper an der Systemplatine aus ziehen Sie die Schrauben fest, um ihn am Computer zu befestigen. Bauen Sie folgende Komponenten ein: a. Abdeckung der Systemplatine b. hintere Abdeckung c. Standrahmen d. Abdeckung des Standrahmens Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. - Seite 20 Entfernen Sie den Lautsprecher vom Computer. Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Trennen Sie das Lautsprecherkabel von der Systemplatine [1]. b. Lösen Sie das Kabel aus den Halterungen am Computer [2].
-
Seite 21: Einbauen Der Lautsprecher
Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. Entfernen Sie die Schrauben, mit denen die Lautsprecher am Computer befestigt sind [1]. b. Entfernen Sie die Lautsprecher aus dem Computer [2]. Einbauen der Lautsprecher Richten Sie die Lautsprecher am Computer aus. Ziehen Sie die Schrauben fest, um die Lautsprecher am Computer zu befestigen. -
Seite 22: Entfernen Der Vesa-Halterung
Bauen Sie folgende Komponenten ein: a. Abdeckung der Systemplatine b. hintere Abdeckung c. Standrahmen d. Abdeckung des Standrahmens Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der VESA-Halterung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a. -
Seite 23: Entfernen Des Systemlüfters
Entfernen des Systemlüfters Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a. Abdeckung des Standrahmens b. Standrahmen c. hintere Abdeckung d. Abdeckung der Systemplatine e. VESA-Halterung Führen Sie folgende Schritte wie in der Abbildung gezeigt durch: a. -
Seite 24: Einbauen Der Betriebsschalterplatine
a. Abdeckung des Standrahmens b. Standrahmen c. hintere Abdeckung Ziehen Sie das Klebeband ab, mit dem die Betriebsschalterplatine am Computer befestigt ist. Heben Sie die Betriebsschalterplatine, um auf das Kabel zugreifen zu können. Trennen Sie das Betriebsschalterkabel von der Betriebsschalterplatine und entfernen Sie es vom Computer. -
Seite 25: Entfernen Der Systemplatine
Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. Entfernen Sie: a. Abdeckung des Standrahmens b. Standrahmen c. hintere Abdeckung d. Speicher e. VESA-Halterung f. Abdeckung der Systemplatine g. Kühlkörper h. WLAN-Karte Trennen Sie die folgenden Kabel von der Systemplatine: a. -
Seite 26: Einbauen Der Systemplatine
Entfernen Sie die Systemplatine aus dem Computer. Einbauen der Systemplatine Positionieren Sie die Systemplatine im Computer. Ziehen Sie die Schrauben fest, um die Systemplatine am Computer zu befestigen. Verbinden Sie folgende Kabel mit der Systemplatine: a. Kamerakabel b. LVDS-Kabel c. Systemlüfterkabel d. -
Seite 27: Entfernen Der Bildschirmhalterung
f. Stromkabel des Festplattenlaufwerks/des optischen Laufwerks g. Kabel der Wandlerplatine h. Kabel des Touchscreens (falls verfügbar) Betriebsschalterkabel Lautsprecherkabel Bauen Sie folgende Komponenten ein: a. WLAN-Karte b. Kühlkörper c. Abdeckung der Systemplatine d. VESA-Halterung e. Speicher f. hintere Abdeckung g. Standrahmen h. -
Seite 28: Einbauen Der Bildschirmhalterung
Entfernen Sie die Schrauben, mit denen die Bildschirmhalterung am Computer befestigt ist. Heben Sie die Bildschirmhalterung an und entfernen Sie sie vom Computer. Einbauen der Bildschirmhalterung Richten Sie die Bildschirmhalterung am Computer aus. Ziehen Sie die Schrauben fest, um die Bildschirmhalterung am Computer zu befestigen. Richten Sie das LVDS-Kabel, das Kamera-Kabel und das Kabel der Wandlerplatine an deren Halterungen an der Bildschirmhalterung aus. -
Seite 29: Entfernen Der Kamera
c. WLAN-Karte d. Systemlüfter e. Kühlkörper f. Lautsprecher g. Abdeckung der Systemplatine h. VESA-Halterung Speicher Festplattenlaufwerk k. Optisches Laufwerk hintere Abdeckung m. Standrahmen n. Abdeckung des Standrahmens Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Kamera Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Innern des Computers. -
Seite 30: Einbauen Der Kamera
Trennen Sie das Kamerakabel von der Kamera und entfernen Sie die Kamera vom Computer. Einbauen der Kamera Schließen Sie das Kamerakabel an der Kamera an. Richten Sie die Kamera an ihrem Steckplatz aus ziehen Sie die Schrauben fest, um sie am Computer zu befestigen. -
Seite 31: Einbauen Des Mikrofons
a. Entfernen Sie die Schraube, mit der das Mikrofon befestigt ist. b. Trennen Sie das Mikrofonkabel vom Mikrofon. c. Entfernen Sie das Mikrofon aus dem Computer. Einbauen des Mikrofons Schließen Sie das Mikrofonkabel am Mikrofon an. Richten Sie das Mikrofon an seinem Steckplatz aus ziehen Sie die Schrauben fest, um es am Computer zu befestigen. -
Seite 32: System-Setup
Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt-Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •... -
Seite 33: System-Setup-Optionen
Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. <Leertaste> Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>... - Seite 34 Option Beschreibung Advanced Boot Options Hiermit können Sie die Legacy-Option-ROMs aktivieren. • Aktivierte Legacy Options-ROMs (Standard: Aktiviert) Date/Time Bietet Ihnen die Möglichkeit, Datum und Uhrzeit einzustellen. Änderungen an Systemdatum und - zeit werden sofort wirksam. Tabelle 3. Systemkonfiguration Option Beschreibung Integrated NIC Ermöglicht die Konfiguration des integrierten Netzwerkcontrollers.
- Seite 35 Option Beschreibung – Schnittstelle 2 (Mitte links) – Schnittstelle 3 (Mitte rechts) – Schnittstelle 4 (Rechts) • Side USB Ports (Seitliche USB-Anschlüsse) – Schnittstelle 1 (Oben) – Schnittstelle 2 (Unten) Standardeinstellung: Alle Geräte sind aktiviert. Audio Ermöglicht das Aktivieren oder Deaktivieren der Audiofunktion.
- Seite 36 Option Beschreibung • Bestätigen Sie das neue Kennwort System Password Über dieses Feld können Sie das Systemkennwort festlegen, ändern oder löschen. Das Systemkennwort aktiviert verschiedene Sicherheitsfunktionen. Standardmäßig ist für das Laufwerk kein Kennwort festgelegt. • Geben Sie das alte Kennwort ein •...
- Seite 37 Option Beschreibung TPM Security (TPM-Sicherheit) – Diese Option ist standardmäßig deaktiviert. Computrace Damit können Sie die BIOS-Modulschnittstelle des optionalen Computrace Service (Computrace-Service) von Absolute Software aktivieren oder deaktivieren. • Deactivate (Deaktivieren) – Diese Option ist standardmäßig deaktiviert. • Disable (Deaktivieren) •...
- Seite 38 Option Beschreibung ausgewählten Datei zur aktuellen Datenbank hinzu. • Delete (Löschen) – Löscht den ausgewählten Schlüssel. • Reset All Keys (Alle zurücksetzen) - Setzt auf Standardeinstellungen zurück. • Alle Schlüssel löschen – Löscht alle Schlüssel. ANMERKUNG: Wenn Sie den benutzerdefinierten Modus deaktivieren, werden sämtliche Änderungen entfernt und die Schlüssel werden die Standardeinstellungen wiederherstellen.
- Seite 39 Tabelle 7. Stromverwaltung Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend wieder mit Strom versorgt wird. Sie können die Wiederherstellung nach Stromausfall wie folgt festlegen: • Power Off (Ausschalten) (Standardeinstellung) • Power On (Einschalten) •...
- Seite 40 Option Beschreibung System im Ruhemodus befindet. Auf diese Weise werden E- Mails oder Social Media-Anwendungen synchronisiert, die geöffnet waren, wenn das System in den Ruhezustand wechselt. • Smart Connection Tabelle 8. POST-Funktionsweise Option Beschreibung Numlock LED Damit können Sie die NumLock-Option beim Start des Computers aktivieren Diese Option ist standardmäßig aktiviert.
- Seite 41 Tabelle 11. Wartung Option Beschreibung Service Tag Zeigt die Service-Tag-Nummer des Computers an. Asset Tag Ermöglicht das Erstellen einer Systemkennnummer, wenn diese noch nicht festgelegt wurde. Diese Option ist standardmäßig nicht aktiviert. SERR Messages Steuert die SERR-Meldungsfunktion. Diese Option ist standardmäßig aktiviert.
-
Seite 42: Aktualisieren Des Bios
Es wird empfohlen, das BIOS zu aktualisieren (System-Setup), wenn die Systemplatine ausgetauscht wurde oder ein Update verfügbar ist. Sollten Sie ein Notebook verwenden, stellen Sie sicher, dass der Akku vollständig geladen und der Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website dell.com/support auf. -
Seite 43: System- Und Setup-Kennwortfunktionen
Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express- Servicecode) ein und klicken Sie auf Submit (Absenden). ANMERKUNG: Klicken Sie zur Ermittlung der Service-Tag-Nummer auf Where is my Service Tag?(Wo finde ich die Service-Tag-Nummer?). ANMERKUNG: Wenn Sie die Service-Tag-Nummer nicht finden können, klicken Sie auf Detect My Product (Mein Produkt ermitteln). -
Seite 44: Zuweisen Eines System- Und Setup-Kennworts
Zuweisen eines System- und Setup-Kennworts Sie können nur dann ein neues System Password (Systemkennwort) und/oder Setup Password (Setup- Kennwort) zuweisen oder ein vorhandenes System Password (Systemkennwort) und/oder Setup Password (Setup-Kennwort) ändern, wenn die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wenn die Option Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist, kann das Systemkennwort nicht geändert werden. - Seite 45 Der Bildschirm System Security (Systemsicherheit) wird angezeigt. Überprüfen Sie im Bildschirm System Security (Systemsicherheit), dass die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist. Wählen Sie die Option System Password (Systemkennwort) aus, ändern oder löschen Sie das vorhandene Systemkennwort und drücken Sie die <Eingabetaste> oder die <Tabulatortaste>. Wählen Sie die Option Setup Password (Setup-Kennwort) aus, ändern oder löschen Sie das vorhandene Setup-Kennwort und drücken Sie die <Eingabetaste>...
-
Seite 46: Technische Daten
Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Die folgenden Angaben enthalten nur die technischen Daten, die laut Gesetz im Lieferumfang Ihres Computers enthalten sein müssen. Weitere Informationen über die Konfiguration Ihres Computers finden Sie im Abschnitt Help and Support (Hilfe und Support) des Windows-Betriebssystems. Wählen Sie die Option zur Anzeige von Informationen über Ihren Computer aus. - Seite 47 Funktion Technische Daten Integriert gemeinsamer Speicher Separat 1 GB DDR3 Tabelle 17. Audio Funktion Technische Daten Controller ALC3661-CG (Realtek) Lautsprecher 4-Ohm-Einzellautsprecher, 2-W-AVG-Lautsprecher mit 2,5 W Spitze Interner Verstärker Bis zu 6 W pro Kanal Unterstützung für integriertes Mikrofon digitales Einzelmikrofon Lauter/Leiser-Tasten (nur Windows 7), Programm- Lautstärkeregler Menüs und Tasten zur Mediensteuerung.
- Seite 48 Tabelle 21. Drives Funktion Technische Daten Festplattenlaufwerk Ein 2,5-Zoll-SATA-Laufwerk Optisches Laufwerk (optional) Ein DVD-ROM, DVD+/- RW Tabelle 22. Anschlüsse und Stecker Funktion Technische Daten Audio: Eine universelle Audio-Buchse/ein universeller Ausgangsanschluss Netzwerkadapter Ein RJ45-Anschluss USB 2.0 vier Anschlüsse auf der Rückseite USB 3.0 zwei Anschlüsse auf der Seite Medienkartenlesegerät...
- Seite 49 Tabelle 24. Kamera (optional) Funktion Technische Daten Bildauflösung 0,92 Megapixel Videoauflösung 720p @ 30 FPS HD Diagonaler Betrachtungswinkel 74 Grad Tabelle 25. Standrahmen Funktion Technische Daten Neigung -5 Grad bis 30 Grad Tabelle 26. Abmessungen und Gewichte Funktion Ohne Standrahmen Mit Standrahmen 489,92 mm (19,29 Zoll) Breite...
- Seite 50 Funktion Technische Daten Rückseite: Verbindungsintegritätsanzeige auf dem Grün — Es besteht eine gute 10-MBit/s-Verbindung integrierten Netzwerkadapter: zwischen dem Netzwerk und dem Computer. Grün — Es besteht eine gute 100-MBit/s-Verbindung zwischen dem Netzwerk und dem Computer. Orange — Es besteht eine gute 1000-MBit/s-Verbindung zwischen dem Netzwerk und dem Computer.
-
Seite 51: Kontaktaufnahme Mit Dell
Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung.
