Dual CIT 101 Serviceanleitung Seite 6

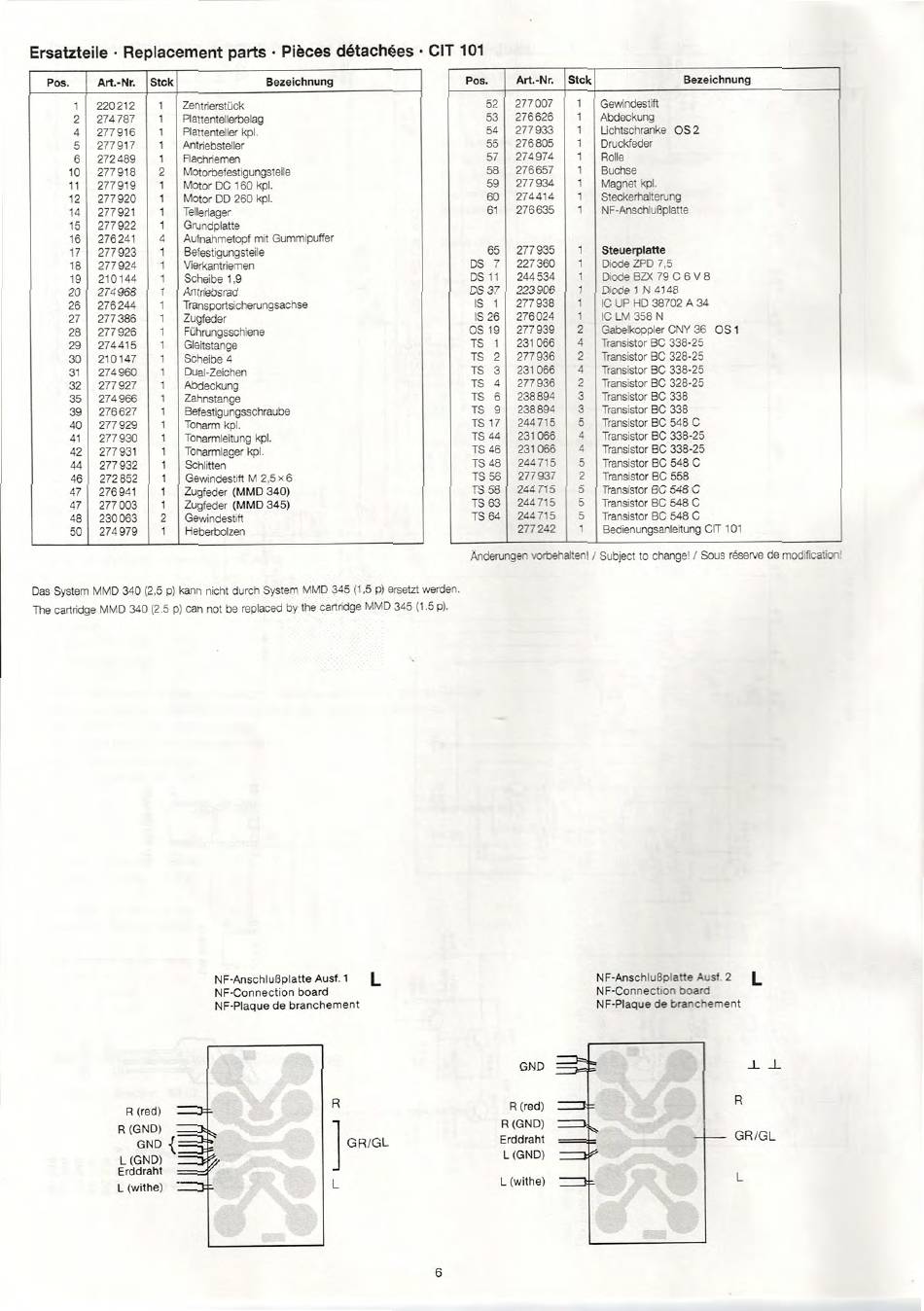

Ersatzteile • Replacement parts • Pieces detachees • CIT 101
Pos. Art.-Nr. Stck
Bezeichnung
1 220 212 1
Zentnerstück
2 274 787
1 Plattentellerbelag
4 277 916 1 Plattenteller kpl.
5 277 917
1 Antriebsteller
6 272 489 1 Flachriemen
10 277 918 2 Motorbefestigungsteile
11 277 919 1 Motor DC 160 kpl.
12 277 920 1 Motor DD 260 kpl.
14 277 921 1 Tellerlager
15 277 922 1 Grundplatte
16 276 241
4 Aufnahmetopf mit Gummipuffer
17 277 923 1 Befestigungsteile
18 277 924 1 Vierkantriemen
19 210 144 1 Scheibe 1,9
20 274 968 1 Antriebsrad
26 276 244 1
Transportsicherungsachse
27 277 386 1 Zugfeder
28 277 926 1 Führungsschiene
29 274 415 1 Gleitstange
30 210 147 1 Scheibe 4
31 274 960 1 Dual-Zeichen
32 277 927 1 Abdeckung
35 274 966 1 Zahnstange
39 276 627
1 Befestigungsschraube
40 277 929 1 Tonarm kpl.
41 277 930 1
Tonarmleitung kpl.
42
277 931 1 Tonarmlager kpl.
44 277 932 1 Schlitten
46 272 852 1
Gewindestift M 2,5 x 6
47 276 941 1
Zugfeder (MMD 340)
47
277 003 1 Zugfeder (MMD 345)
48 230 063 2 Gewindestift
50 274 979 1 Heberbolzen
Pos.
Art.-Nr. Stck Bezeichnung
52 277 007 Gewindestift
53 276 626 Abdeckung
54 277 933 Lichtschranke 0S2
55 276 805
Druckfeder
57 274 974 Rolle
58 276 657 Buchse
59
277 934 Magnet kpl.
60
274 414 Steckerhalterung
61 276 635 NF-Anschlußplatte
65 277 935 Steuerplatte
DS 7 227 360 Diode ZPD 7,5
DS 11 244 534
Diode BZX 79 C 6 V 8
0S37 223 906 Diode 1 N 4148
IS 1 277 938
IC UP HD 38702 A 34
1S26 276 024 IC LM 358 N
OS 19
277 939
Gabelkoppler CNY 36 OS 1
TS 1 231 066
Transistor BC 338-25
TS 2 277 936
Transistor BC 328-25
TS 3
231 066 Transistor BC 338-25
TS 4 277 936
Transistor BC 328-25
TS 6
238 894 Transistor BC 338
TS 9 238 894 Transistor BC 338
TS 17
244 715 Transistor BC 548 C
TS 44 231 066 Transistor BC 338-25
TS 46 231 066
Transistor BC 338-25
TS 48
244 715 Transistor BC 5480
TS 56
277 937 Transistor BC 558
TS 58 244 715 Transistor BC 548 C
TS 63
244 715 Transistor BC 5480
TS 64
244 715 Transistor BC 548 C
277 242 Bedienungsanleitung CIT 101
Das System MMD 340 (2,5 p) kann nicht durch System MMD 345 (1,5 p) ersetzt werden.
The cartridge MMD 340 (2.5 p) can not be replaced by the cartridge MMD 345 (1.5 p).
R (red)
R (GND)
GND
L (GND)
Erddraht
L (withe)
NF-Anschlußplatte Ausf. 1
NF-Connection board
NF-Plaque de branchement
GRIGL
Änderungen vorbehalten! / Subject to change! / Sous räserve de modificationl
GND
R (red)
R (GND)
Erddraht
L (GND)
L (withe)
NF-Anschlußplatte Ausf. 2
L
NF-Connection board
NF-Plaque de branchement
_L J_
GR/GL
6
