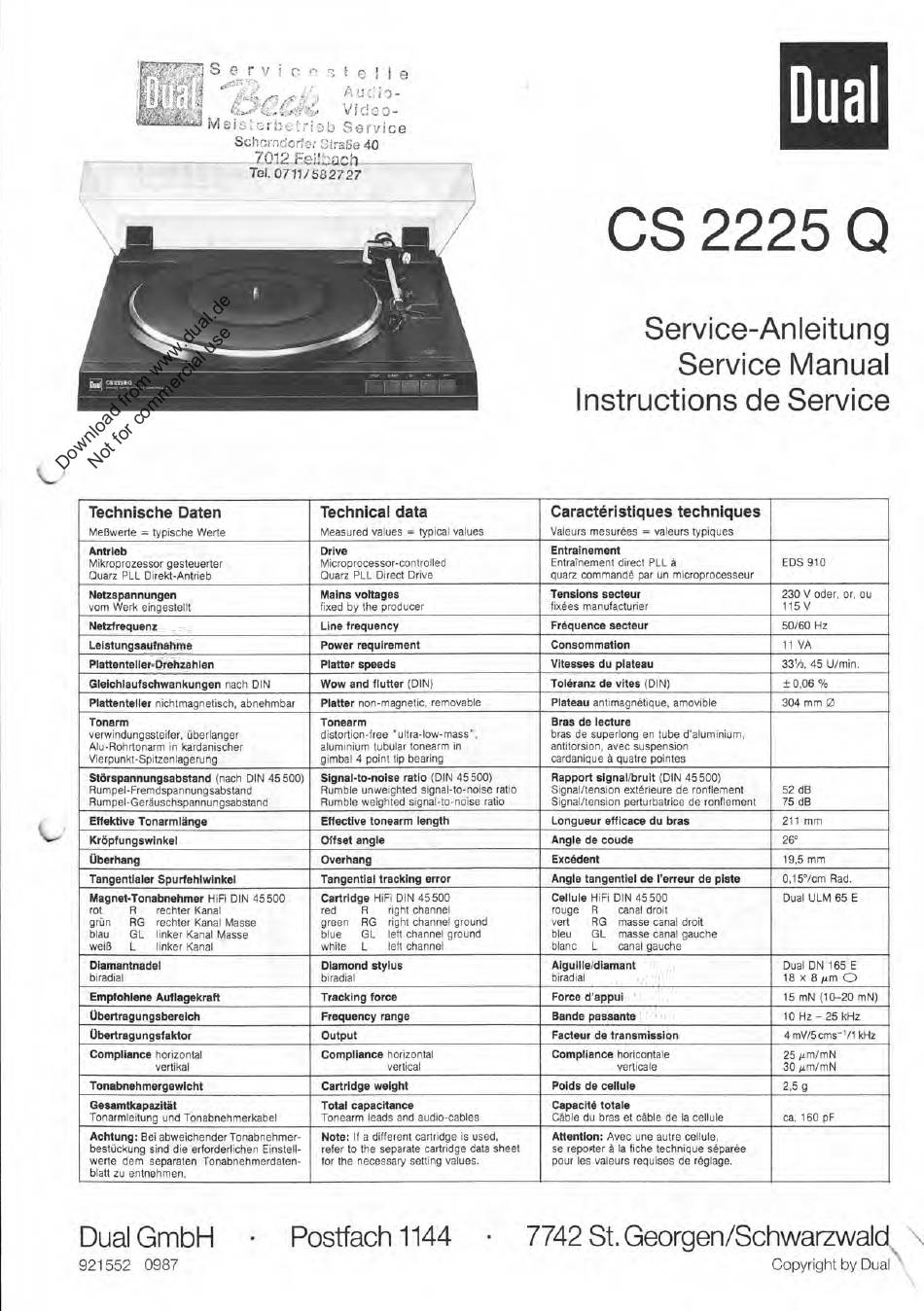

Dual
CS 2225 Q
Service-Anleitung
Service Manual
Instructions de Service
Technische Daten
Meßwerte = typische Werte
Technical data
Measured values = typical values
Caractöristiques techniques
Valeurs mesuräes = valeurs typiques
Antrieb
Mikroprozessor gesteuerter
Quarz PLL Direkt-Antrieb
Drive
Microprocessor-controlled
Quarz PLL Direct Drive
Entrainement
Entrainement direct PLL ä
quarz commandä par un microprocesseur
EDS 910
Netzspannungen
vom Werk eingestellt
Mains voltages
fixed by the producer
Tensions secteur
fixes manufacturier
230 V oder, or, ou
115V
Netzfrequenz Line frequency Frequence secteur
50/60 Hz
Leistungsaufnahme
Power requirement Consommation 11 VA
Plattenteller-Drehzahlen
Platter speeds Vitesses du plateau 331/3, 45 U/min.
Gleichlaufschwankungen nach DIN Wow and flutter (DIN) Toleranz de vites (DIN) ± 0,06 %
Plattenteller nichtmagnetisch, abnehmbar
Platter non-magnetic, removable Plateau antimagnätique, amovible
304 mm 0
Tonarm
verwindungssteifer, überlanger
Alu-Rohrtonarm in kardanischer
Vierpunkt-Spitzenlagerung
Tonearm
distortion-free "ultra-low-mass",
aluminium tubular tonearm in
gimbal 4 point tip bearing
Bras de lecture
bras de superlong en tube d'aluminium,
antitorsion, avec suspension
cardanique ä quatre pointes
Störspannungsabstand (nach DIN 45500)
Rumpel-Fremdspannungsabstand
Rumpel-Geräuschspannungsabstand
Signal-to-noise ratio (DIN 45500)
Rumble unweighted signal-to-noise ratio
Rumble weighted signal-to-noise ratio
Rapport signal/bruit (DIN 45500)
Signal/tension extärieure de ronflement
Signal/tension perturbatrice de ronflement
52 dB
75 dB
Effektive Tonarmlänge
Effective tonearm length
Longueur efficace du bras
211 mm
Kröpfungswinkel Offset angle
Angle de coude
26°
Überhang Overhang
Excedent 19,5 mm
Tangentialer Spurfehlwinkel
Tangential tracking error Angle tangentiel de l'erreur de piste 0,15°/cm Rad.
Magnet-Tonabnehmer HiFi DIN 45 500
rot
R rechter Kanal
grün RG rechter Kanal Masse
blau GL linker Kanal Masse
weiß
L linker Kanal
Cartridge HiFi DIN 45500
red
R right channel
green
RG right channel ground
blue GL left channel ground
white L
left channel
Cellule HiFi DIN 45 500
rouge R canal droit
vert RG masse canal droit
bleu GL masse canal gauche
blanc L canal gauche
Dual ULM 65 E
Diamantnadel
biradial
Diamond stylus
biradial
Aiguille/diamant
biradial
Dual DN 165 E
18 x 8 µm 0
Empfohlene Auflagekraft Trecking force Force d'appui 15 mN (10-20 mN)
Übertragungsbereich
Frequency range Bande passante 10 Hz — 25 kHz
Übertragungsfaktor Output Facteur de transmission 4 mV/5 cms- 91 kHz
Compliance horizontal
vertikal
Compliance horizontal
vertical
Compliance horicontale
verticale
25 mm/mN
30 p.m/mN
Tonabnehmergewicht Cartridge weight Poids de cellule 2,5 g
Gesamtkapazität
Tonarmleitung und Tonabnehmerkabel
Total capacitance
Tonearm leads and audio-cables
Capacite totale
Cäble du bras et cäble de la cellule ca. 160 pF
Achtung: Bei abweichender Tonabnehmer-
bestückung sind die erforderlichen Einstell-
werte dem separaten Tonabnehmerdaten-
blatt zu entnehmen.
Note: If a different cartridge is used,
refer to the separate cartridge data sheet
for the necessary setting values.
Attention: Avec une autre cellule,
se repoFter ä la fiche technique spare
pour les valeurs requises de röglage.
