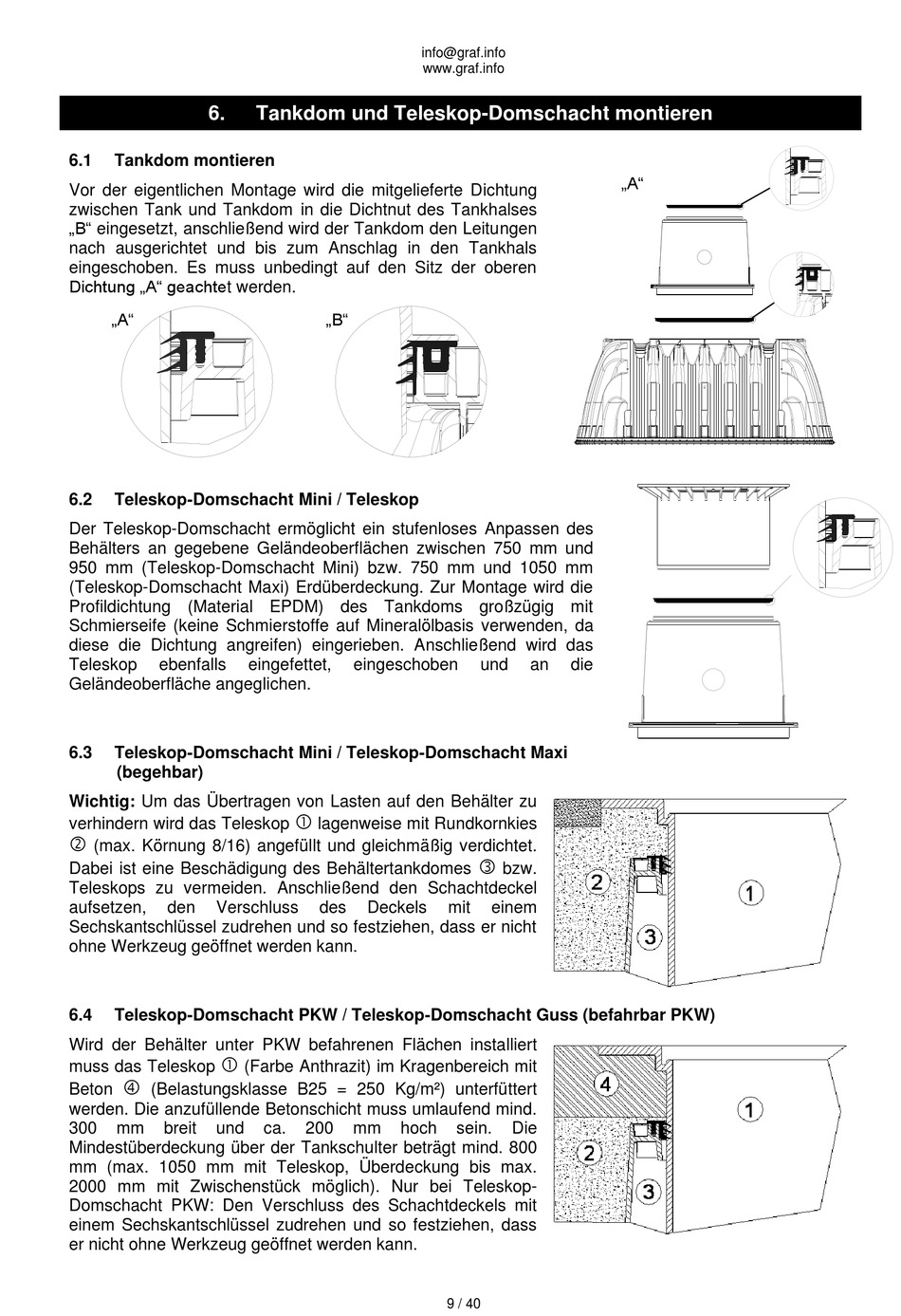

Graf CARAT Anleitung Für Einbau Und Wartung Seite 9

6.
6.1 Tankdom montieren
Vor der eigentlichen Montage wird die mitgelieferte Dichtung
zwischen Tank und Tankdom in die Dichtnut des Tankhalses
„B" eingesetzt, anschließend wird der Tankdom den Leitungen
nach ausgerichtet und bis zum Anschlag in den Tankhals
eingeschoben. Es muss unbedingt auf den Sitz der oberen
Dichtung „A" geachtet werden.
„A"
6.2 Teleskop-Domschacht Mini / Teleskop
Der Teleskop-Domschacht ermöglicht ein stufenloses Anpassen des
Behälters an gegebene Geländeoberflächen zwischen 750 mm und
950 mm (Teleskop-Domschacht Mini) bzw. 750 mm und 1050 mm
(Teleskop-Domschacht Maxi) Erdüberdeckung. Zur Montage wird die
Profildichtung (Material EPDM) des Tankdoms großzügig mit
Schmierseife (keine Schmierstoffe auf Mineralölbasis verwenden, da
diese die Dichtung angreifen) eingerieben. Anschließend wird das
Teleskop ebenfalls
Geländeoberfläche angeglichen.
6.3 Teleskop-Domschacht Mini / Teleskop-Domschacht Maxi
(begehbar)
Wichtig: Um das Übertragen von Lasten auf den Behälter zu
verhindern wird das Teleskop

(max. Körnung 8/16) angefüllt und gleichmäßig verdichtet.
Dabei ist eine Beschädigung des Behältertankdomes
Teleskops zu vermeiden. Anschließend den Schachtdeckel
aufsetzen, den Verschluss
Sechskantschlüssel zudrehen und so festziehen, dass er nicht
ohne Werkzeug geöffnet werden kann.
6.4 Teleskop-Domschacht PKW / Teleskop-Domschacht Guss (befahrbar PKW)
Wird der Behälter unter PKW befahrenen Flächen installiert

muss das Teleskop

Beton (Belastungsklasse B25 = 250 Kg/m²) unterfüttert
werden. Die anzufüllende Betonschicht muss umlaufend mind.
300 mm breit und
Mindestüberdeckung über der Tankschulter beträgt mind. 800
mm (max. 1050 mm mit Teleskop, Überdeckung bis max.
2000 mm mit Zwischenstück möglich). Nur bei Teleskop-
Domschacht PKW: Den Verschluss des Schachtdeckels mit
einem Sechskantschlüssel zudrehen und so festziehen, dass
er nicht ohne Werkzeug geöffnet werden kann.
Tankdom und Teleskop-Domschacht montieren
„B"
eingefettet, eingeschoben

lagenweise mit Rundkornkies
des Deckels
(Farbe Anthrazit) im Kragenbereich mit
ca. 200 mm hoch
