Graf CARAT Anleitung Für Einbau Und Wartung Seite 4

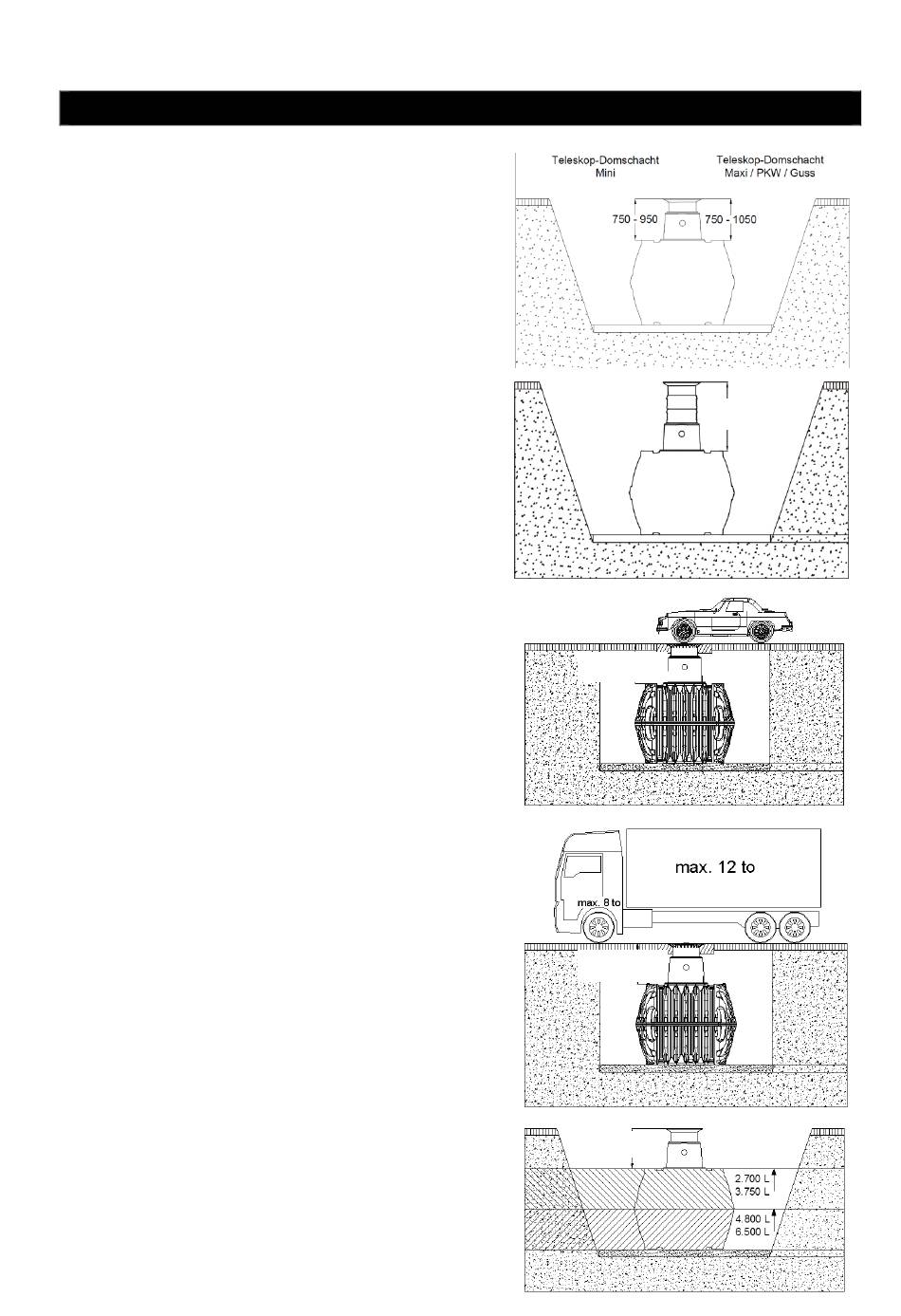

Überdeckungshöhen mit Teleskop Domschacht
im Grünbereich.
Überdeckungshöhen mit Zwischenstück
Teleskop Domschacht maximal.
Überdeckungshöhen mit Teleskop-Domschacht
PKW / Teleskop-Domschacht Guss im PKW
befahrenen Bereich (Belastung bis 3,5 t).
Überdeckungshöhen mit Teleskop-Domschacht
LKW (Abdeckung Klasse D – bauseits zu stellen)
im LKW befahrenen Bereich (Belastung bis 12 to).
Überdeckungshöhen bei Installation in Grund-
wasser – die schraffierten Flächen geben die
zulässige Eintauchtiefe
stehende Tankgröße an.
info@graf.info
www.graf.info
2. Einbaubedingungen
und
für die daneben
4 / 40
max. 2000
>800 <2000
>800 <2000
>800 <1800
