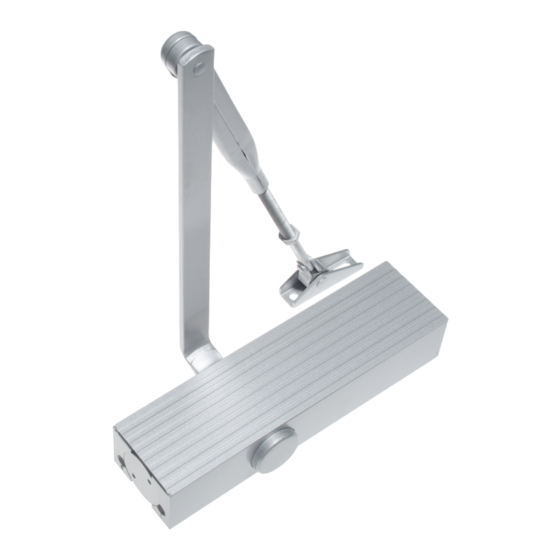

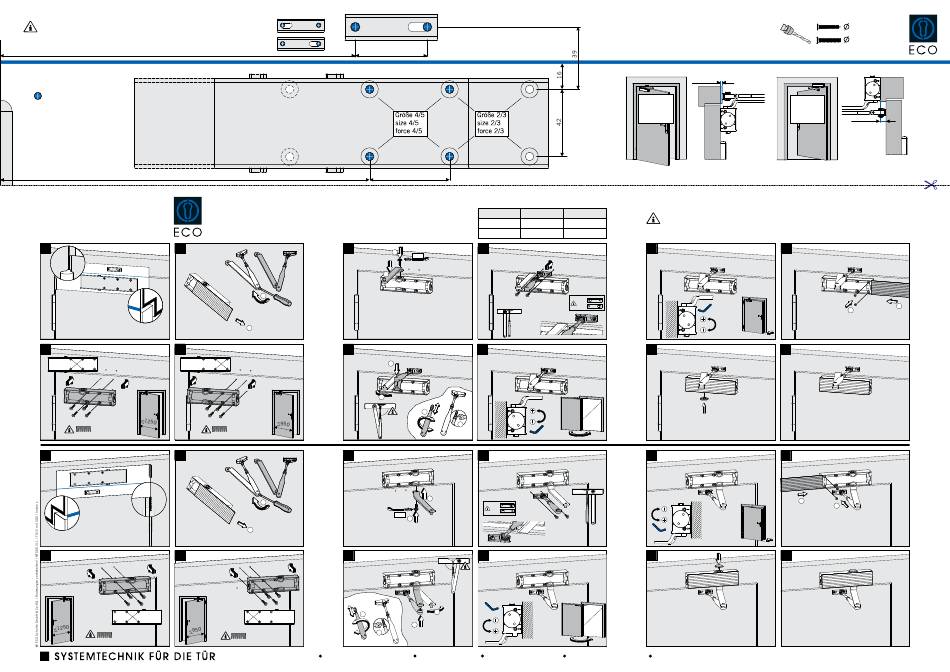

Eco TS-15 Installationsanleitung

Papierschablonen können sich durch Luftfeuchtigkeit verändern. Verbindlich sind daher nur die Maßangaben.
Paper templates might distort due to air moisture. Only the indicated measurements are therefore obligatory.
Les gabarits en papier peuvent avoir des dimensions modifiées par l'humidité de l'air. Seules les côtes mentio-
nées doivent être respectées.
222
Bohrungen für Direktmontage
Drillings for direct mounting
Alésage pour montage direct
231
TS-15
2/3/4/5
1 2
3 4 4
4/5
1 2
3 4
4/5
2／ 4
3／ 5
45
TS-15
5
2
1
2
1
7
4
1
90°
2/3
5
2
SW10
1
7
2
3
2/3
ECO Schulte GmbH & Co. KG Iserlohner Landstraße 89
50
Abkürzungen Abbrevations Abrévations
SG CS
VF
Schließgeschwindigkeit Closing speed Vitesse de fermeture
ES LS CF
Endschlag Latching speed Coup final
6
SW10
2 4 ／
3 5 ／
8
2
1
3
180°-0°
SG/CS/VF
6
1
2 4 ／
3 5 ／
2
8
90°
1
4
1
170°-0°
D-58706 Menden Tel. +49 2373 9276-0 Fax +49 2373 9276-40
max. 9
Normalmontage
Bandseite
Standard mounting
pull side
Montage normal
côté paumelles
DIN links / left / gauche
Für die Montage dürfen ausschließlich Originalteile des Herstellers verwendet werden. Die Montagearbeiten müssen gemäß Anleitung von einer
qualifizierten Person durchgeführt werden. Bei Nichtbeachtung entfällt jeglicher Garantieanspruch.
Only original parts have to be used. The assembly has to be made by a qualified person according to the mounting instruction. In case of
non-respect the guarantee is invalid.
Impérativement utiliser la notice de montage fournie par le fabricant. La mise en œuvre et le montage doivent être exécutés par du personnel
qualifié. Le non respect de ces règles annule catégoriquement tout droit de garantie
9
2
10°-0°
ES/LS/CF
11
9
2
10°-0°
ES/LS/CF
11
SG/CS/VF
www.eco-schulte.de
2,5
4,2 (M5)
Kopfmontage
Bandgegenseite
Head mounting
push side
Montage inverse côté
max. 70
opposé paumelles
10
2
1
12
10
2
1
12
