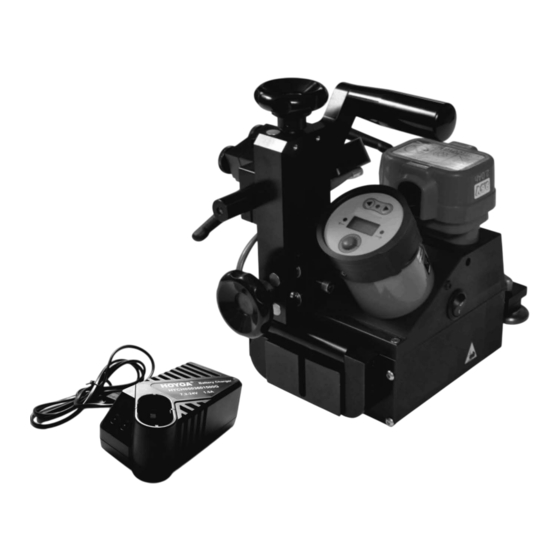

- Seite 1 MOBILER SCHWEISSWAGEN WELDYPOCKET SICHERHEITS-/ GEBRAUCHS- UND WARTUNGSANLEITUNG 8695 5875 AUSGABE : DE Gebrauchsanleitung. REF : ÜBERARB. : D DATUM : 10-2018 Originalbetriebsanleitung...
- Seite 2 Der Hersteller bedankt sich für Ihr Vertrauen und den Kauf dieser Anlage, mit der Sie voll zufrieden sein werden, wenn Sie diese Bedienungs- und Wartungsanleitung beachten. Ihr Konzept, die Eigenschaften ihrer Komponenten sowie ihre Herstellung entsprechen den geltenden europäischen Richtlinien. Bitte entnehmen Sie die geltenden Richtlinien der beiliegenden EG- Konformitätserklärung.
-
Seite 3: Inhaltsverzeichnis
1 - DEFINITION ........................4 2 - TECHNISCHE SPEZIFIKATIONEN ..................7 D - BEDIENUNGSANLEITUNG ......................8 1 - WAGEN ..........................8 2 - FUNKTION WELDYPOCKET ....................10 E - WARTUNG ........................... 12 1 - INSTANDHALTUNG ......................12 2 - ERSATZTEILE ........................13 3 - VERKABELUNG ......................... -
Seite 4: Nachprüfungen
Die Mess- oder Anzeigegeräte für Spannung, Stromstärke, Drahtvorschub, Druck usw. müssen unabhängig davon, ob es sich um Analog- oder Digitalgeräte handelt, als Anzeigegeräte angesehen werden. NACHPRÜFUNGEN NACHPRÜFUNG B 03/14 BEZEICHNUNG SEITE Entwurf auf Deutsch NACHPRÜFUNG C 08/14 BEZEICHNUNG SEITE Spare parts NACHPRÜFUNG D 10/18 BEZEICHNUNG SEITE Änderung des Logos WELDYPOCKET... -
Seite 5: A - Identifizierung
8695 5875 / D A - IDENTIFIZIERUNG Bitte notieren Sie die Nummer Ihres Geräts im untenstehenden Rahmen. Bei allen Anfragen sind uns die in diesem Rahmen enthaltenen Angaben mitzuteilen. WELDYPOCKET... -
Seite 6: B - Sicherheitsrichtlinien
Regelmäßig den festen Sitz der elektrischen Anschlüsse überprüfen und kontrollieren, dass sie nicht heiß werden. ACHTUNG: Einklemmgefahr für Finger. Es darf in keinem Fall Wasser oder Wasserdampf in das elektrische Gehäuse des Wagens eindringen. SCHUTZKLASSE IP23 WELDYPOCKET... - Seite 7 B - SICHERHEITSRICHTLINIEN 8695 5875 / D WELDYPOCKET...
-
Seite 8: C - Beschreibung
Ladegerät On /Off Bedienelemente A) MOTORISIERUNG Der WELDYPOCKET wird von einem 9,6 V.CC Motor angetrieben. Der Wagen ist netzunabhängig. Die Batterie gewährleistet einen durchgehenden Betrieb von 5 Stunden. Die 4 Antriebsräder mit Gummibelag sowie die Magnetbahn gewährleisten einen perfekten Antrieb, der ein Schweißen in flacher und geneigter Position ermöglicht. -
Seite 9: Führungsprinzip Des Wagens
Schweißpositionen. Die "Crabbing"-Führung wird durch eine Einstellung der vorderen Kontaktwalze mit Rückzug im Verhältnis zur hinteren Kontaktwalze erreicht. Crabbing-Einstellung für Vorschubrichtung Crabbing-Einstellung für Vorschubrichtung Vorschubrichtung von links nach rechts Vorschubrichtung von rechts nach links WELDYPOCKET... -
Seite 10: Einstellen Des Brenners
Fixierung des Brenners. Extrem einfaches Demontieren, kann durch ein Sonderwerkzeug ersetzt werden. E) TRANSPORT DES WAGENS Durch das geringe Gewicht von nur 5 kg und den Transportgriff (M5) kann der WELDYPOCKET vom Bediener getragen und einfach und schnell installiert werden. WELDYPOCKET... -
Seite 11: Technische Spezifikationen
Gleitschienenweg Brennerträger 25 mm Vorschubgeschwindigkeit 15 bis 120 cm/mn magnetische Anziehungskraft 15 kg Schutzindex IP 23 Steueranschluss 1 Kontakt 1T/1A Betriebstemperatur -5°C bis +50°C Lagertemperatur -10°C bis +70°C relative Feuchtigkeit <90% Länge 240 mm Breite 140 mm Höhe 220 mm WELDYPOCKET... -
Seite 12: D - Bedienungsanleitung
- Auswahl der Bewegungsrichtung (rechts) LED-Anzeige Lichtbogensensor aktiviert B) MAGNETBASIS Durch die Magnetbasis unter dem Wagen kann der WELDYPOCKET auf geneigten Flächen ohne zusätzliche Ausstattung schweißen. Die Fläche unter den Druckwalzen ist magnetisiert, sodass die Führungswand besser verfolgt werden kann. -
Seite 13: Batterieladegerät
Wenn die Batterie richtig in das Ladegerät eingelegt wurde (auf Polarität achten), schaltet das Kontrolllämpchen von grün auf rot um, der Ladevorgang beginnt. Das Kontrolllämpchen leuchtet während des gesamten Ladevorgangs. Wenn das Laden beendet ist, schaltet das Kontrolllämpchen auf grün um. WELDYPOCKET... -
Seite 14: Funktion Weldypocket
D - BEDIENUNGSANLEITUNG 8695 5875 / D 2 - FUNKTION WELDYPOCKET Beim Unterspannungsetzen durch M12 - Die Richtung stellt sich automatisch auf rechts ein. - Der Lichtbogensensor für den automatischen Start ist aktiviert (grüne LED leuchtet) Bewegen des Wagens... - Seite 15 D - BEDIENUNGSANLEITUNG 8695 5875 / D WELDYPOCKET D-11...
-
Seite 16: E - Wartung
- Spannung der Antriebskette einstellen. - Spiel der Führungsklötze auf den Gleitschienen einstellen - Spiel des Getriebemotors auf dem großen Zahnrad einstellen. - Antriebskinematik der Räder reinigen und schmieren. - Vorsichtig auf Magnetkarte blasen und die Anschlüsse überprüfen. WELDYPOCKET E-12... -
Seite 17: Ersatzteile
Anfrage Punkt Lager Bestell Ref. Bezeichnung W000XXXXXX Schnittstellenkarte Maschine W000XXXXXX Durchflussmesser 9357 XXXX Siebdruckblech Vorderseite Bei einer Teilebestellung die gewünschte Menge und die Seriennummer Ihrer Maschine im untenstehenden Kasten eintragen. TYP : Nummer : WELDYPOCKET E-13... - Seite 18 E - WARTUNG 8695 5875 / D WELDYPOCKET E-14...
- Seite 19 W000275064 Satz mit 2 Rädern, Batterieseite W000275063 Satz mit 2 Rädern, Riemenseite W000275062 Zahnriemen Bei einer Teilebestellung die gewünschte Menge und die Seriennummer Ihrer Maschine im untenstehenden Kasten eintragen. TYP : Nummer : WELDYPOCKET E-15...
-
Seite 20: Verkabelung
E - WARTUNG 8695 5875 / D 3 - VERKABELUNG CD1/M1 GREEN GREY BLACK 9.6Vcc A0/A1 CDE/V1 WELDYPOCKET E-16... -
Seite 21: Elektrische Wartung
Bei einer Überlastung des Wagens zeigt die Anzeige « Err » an. Die Stromversorgung muss für ein Reset aus und dann wieder eingeschaltet werden. Wenn das Problem anhält, muss der Wagen zu einer Kontrolle an den Kundendienst zurückgeschickt werden. WELDYPOCKET E-17... -
Seite 22: Persönliche Notizen
E - WARTUNG 8695 5875 / D PERSÖNLICHE NOTIZEN Lincoln Electric France S.A.S. Avenue Franklin Roosevelt 76120 Le Grand Quevilly 76121 Le Grand Quevilly cedex www.lincolnelectriceurope.com WELDYPOCKET E-18...
