Inhaltszusammenfassung für Victron energy MultiPlus 230V

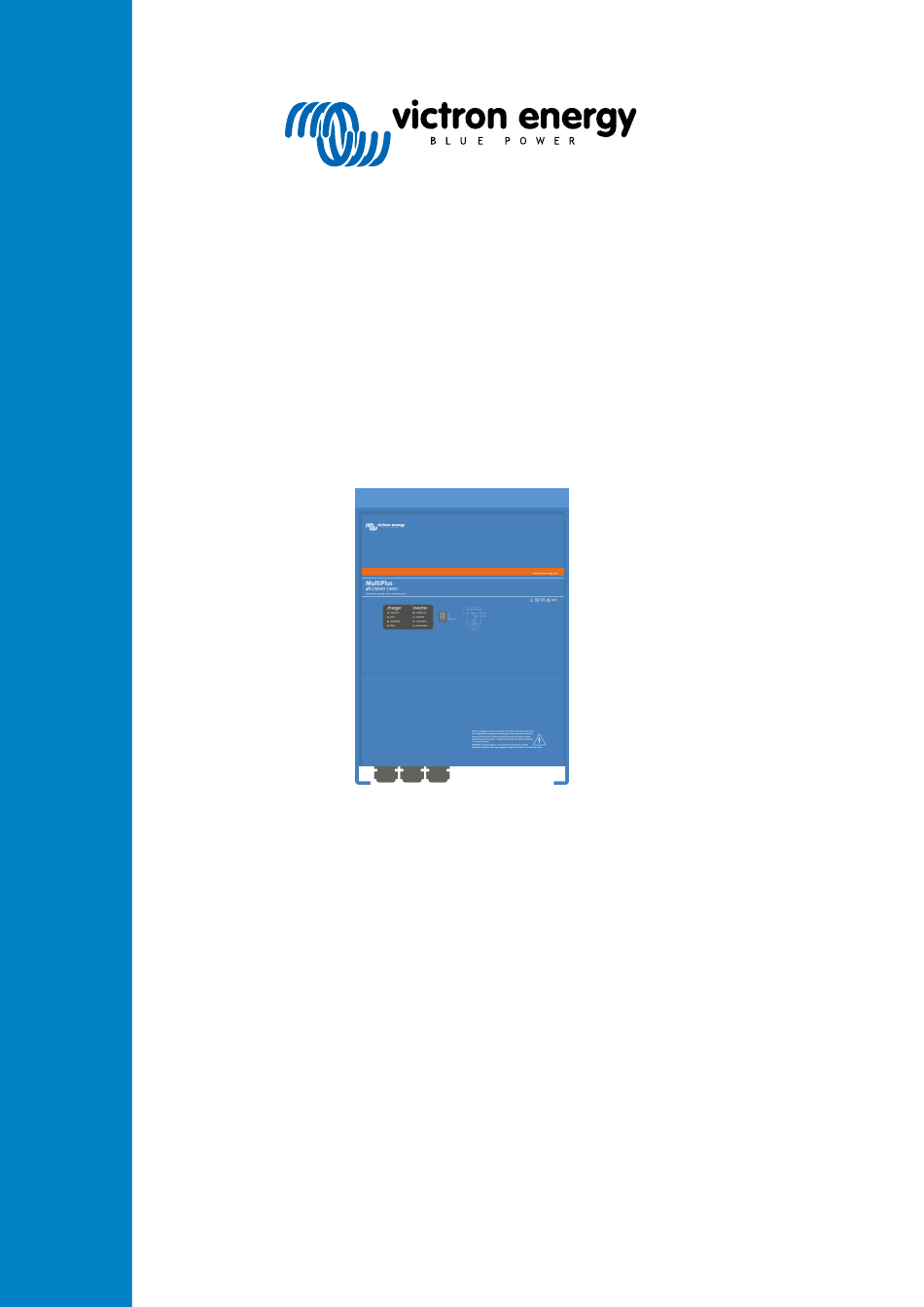

- Seite 1 DEUTSCH MultiPlus 230V Rev 00 - 03/2024...
- Seite 2 MultiPlus 230V Inhaltsverzeichnis 1. WICHTIGE SICHERHEITSHINWEISE – Bewahren Sie diese Anleitung auf! ..........1 2. Beschreibung ......................... 3 2.1. Boote, Fahrzeuge und andere Einzelgeräte ................3 2.2. Netzabhängige und netzunabhängige Systeme in Kombination mit PV-Systemen ........3 2.3. Ladegerät ........................4 2.3.1.
- Seite 3 MultiPlus 230V 8.4. D: Anschlussdiagramm für Drei-Phasen-Anschlüsse ..............31 8.5. E: Ladealgorithmus ......................32 8.6. Temperaturkompensation ....................33 8.7. G: Gehäuseabmessungen ....................34...
- Seite 4 MultiPlus 230V 1. WICHTIGE SICHERHEITSHINWEISE – Bewahren Sie diese Anleitung auf! Allgemeines Lesen Sie zuerst die mit diesem Produkt gelieferte Dokumentation, und machen Sie sich mit den Sicherheitskennzeichnungen und Sicherheitshinweisen vertraut, bevor Sie das Produkt verwenden. Dieses Produkt wurde in Übereinstimmung mit entsprechenden internationalen Normen und Standards entwickelt und erprobt.
- Seite 5 MultiPlus 230V Sorgen Sie dafür, dass während der Lagerung oder dem Transport die Hauptstromversorung und die Batteriezuleitungen abgeklemmt sind. Die Gewährleistung für Transportschäden erlischt, bei Transport des Gerätes in anderer als der Originalverpackung. Die Lagerung des Produktes muss in trockener Umgebung bei Temperaturen zwischen –20 °C und +60 °C erfolgen.
- Seite 6 MultiPlus 230V 2. Beschreibung 2.1. Boote, Fahrzeuge und andere Einzelgeräte Die Basis des MultiPlus ist ein äußerst leistungsfähiger Sinus-Wechselrichter in Kombination mit einem Batterieladegerät und einem Transfer-Schalter in einem gemeinsamen kompakten Gehäuse. Wichtige Funktionen: Automatisches und unterbrechungsfreies Schalten Falls die äußere Spannungsversorgung ausfällt (Landanschluss oder Generator schalten ab) übernimmt der Wechselrichter im Wechselrichter/Ladegerät automatisch die Versorgung der angeschlossenen Verbraucher.
- Seite 7 MultiPlus 230V Eingebauter Batterie-Monitor Die ideale Lösung, wenn der Wechselrichter / das Ladegerät Teil eines Hybridsystems bildet (Dieselgenerator, Wechselrichter/ Ladegeräte, Batterie und alternative Energie). Der eingebaute Batteriemonitor kann so eingestellt werden, dass er den Generator ein- und ausschaltet. • Einschalten bei einem vorgegebenen Prozentsatz des Entladungsgrades, und/oder •...
- Seite 8 MultiPlus 230V Der Haupt-Gleichstromanschluss kann die Versorgung des kompletten Ausgangsstroms übernehmen. Der zweite Ausgang, der für das Laden einer Starterbatterie vorgesehen ist, ist auf 4 A begrenzt und hat eine etwas niedrigere Ausgangsspannung (nur bei den Modellen mit 12 und 24 V).
- Seite 9 MultiPlus 230V 3. Betrieb 3.1. Ein/Aus/Schalter nur für das Ladegerät Nach dem Einschalten (Schalter „on“) ist der Wechselrichter / das Ladegerät betriebsbereit. Der Wechselrichter arbeitet und die LED-Anzeige „inverter on“ leuchtet auf. Spannung, die am „AC-in“-Anschluss, dem Wechselstromanschluss anliegt, wird zunächst überprüft und, wenn innerhalb der Spezifikation befunden, zum „AC-out“-Anschluss, dem Wechselstromverbraucheranschluss durchgeschaltet.
- Seite 10 MultiPlus 230V Das unten beschriebene Umschalten von „on“ auf „charger only“ (nur Ladegerät) und zurück muss schnell geschehen. Dabei muss der Schalter so umgelegt werden, dass die mittlere Stellung „übersprungen“ wird. Wenn der betreffende Schalter auch nur kurz in Stellung „off“ verbleibt, kann sich das Gerät ausschalten.
- Seite 11 MultiPlus 230V Überlastungsalarm Der Wechselrichter ist wegen Überlast oder Kurzschluss abgeschaltet. Die LED „overload“ leuchtet Voralarm bei schwacher Batterie Die Batterie-Spannung ist niedrig. Die Batterie ist fast leer. Die LED „low battery“ blinkt. Alarm bei schwacher Batterie Der Wechselrichter hat sich wegen Unterspannung der Batterie abgeschaltet.
- Seite 12 MultiPlus 230V Voralarm bei Brummspannung Die Brummspannung an den Batterieanschlüssen ist zu hoch. Die LEDs „overload“ and „low battery“ blinken beide gleichzeitig. Brummspannungsalarm Der Wechselrichter hat sich wegen zu hoher Brummspannung an den Batterieanschlüssen abgeschaltet. Die LEDs „overload“ and „low battery“ leuchten beide.
- Seite 13 MultiPlus 230V Ausgleichsladung Die Netzspannung ist durchgeschaltet und das Ladegerät befindet sich im Ausgleichsmodus. Die LEDs „bulk“ und „absorption“ leuchten beide. PowerControl-Mechanismus Der AC-Eingang ist durchgeschaltet. Der Ausgangswechselstrom entspricht dem vorhandenen maximalen Eingangsstrom. Der Ladestrom ist auf 0 A reduziert. Die LED „mains on“ blinkt.
- Seite 14 MultiPlus 230V 4. Installation Dieses Produkt darf nur durch qualifiziertes Fachpersonal eingebaut werden. Dieses Produkt ist nicht für den direkten Anschluss an das elektrische System eines Fahrzeugs geeignet. Es sollte an ein spezielles Gleichstromsystem angeschlossen werden, das mit einer speziellen Wartungs- oder Hausbatterie sowie einer geeigneten Sicherung ausgestattet ist und über eine Verkabelung mit dem richtigen...
- Seite 15 MultiPlus 230V WARNUNG – GEFAHR DURCH EXPLOSIVE GASE) DIE ARBEIT IN DER NÄHE VON BLEI- SÄURE-BATTERIEN IST GEFÄHRLICH. BATTERIEN ERZEUGEN WÄHREND DES NORMALEN BATTERIEBETRIEBS EXPLOSIVE GASE. AUS DIESEM GRUND IST ES ÄUSSERST WICHTIG, DASS SIE VOR JEDER WARTUNG DES GERÄTES IN DER NÄHE DER BATTERIE DIESE ANLEITUNG LESEN UND DIE ANWEISUNGEN GENAU BEFOLGEN.
- Seite 16 MultiPlus 230V ERDUNGSVORSCHRIFTEN – Dieses maritime Gerät muss an ein geerdetes, metallisches, fest verlegtes Kabelsystem angeschlossen werden. Alternativ kann ein Geräteerdungsleiter zusammen mit den Stromkreisleitern verlegt und an die Geräteerdungsklemme oder -leitung am Gerät angeschlossen werden. Anschlüsse an das Gerät müssen allen örtlichen Vorschriften und Verordnungen entsprechen Dieses Produkt ist nicht für den direkten Anschluss an das elektrische System eines Fahrzeugs geeignet.
- Seite 17 MultiPlus 230V Der innere Widerstand ist ein wichtiger Faktor bei der Arbeit mit Batterien mit geringer Kapazität. Bitte wenden Sie sich an Ihren Lieferanten oder an die entsprechenden Abschnitte in unseren Büchern Energy Unlimited oder Wiring Unlimited. Beide können Sie von unserer Website herunterladen.
- Seite 18 MultiPlus 230V 4.5. Optionale Anschlüsse Es gibt eine Anzahl weiterer Anschlussmöglichkeiten: 4.5.1. Fernsteuerung Die Fernbedienung des Gerätes ist auf zweifache Weise möglich: • Mit einem externen Schalter (Anschlussklemme M, siehe Anhang A). Der Hauptschalter am Wechselrichter/Ladegerät muss auf „on“ stehen.
- Seite 19 MultiPlus 230V • Falls ein positiver und ein negativer Gleichstrom-Verteilerpunkt gewählt wird, muss der Querschnitt zwischen dem Gleichstrom- Verteilerpunkt und den - Batterien wenigstens der Summe der erforderlichen Querschnitte zwischen dem Gleichstrom- Verteilerpunkt und den Wechselrichtern/Ladegeräten entsprechen. • Die Wechselrichter/Ladegeräte sollten nahe beieinander aber mit ca. 10 cm Lüftungsabstand unten, oben und seitlich angeordnet werden.
- Seite 20 MultiPlus 230V 5. Konfiguration Dieser Abschnitt ist vor allem für Einzelgeräte gedacht. Veränderungen von Einstellungen sollen nur durch qualifizierte Fachkräfte vorgenommen werden. Lesen Sie vor Einstellungsänderungen sorgfältig die Anweisungen. Während der Konfiguration des Ladegeräts muss der Wechselstromeingang unterbrochen sein. 5.1. Standardeinstellungen: betriebsbereit Bei der Auslieferung ist der Wechselrichter/Ladegerät auf die werkseitigen Standardwerte eingestellt.
- Seite 21 MultiPlus 230V Wechselrichter-Frequenz Ausgangsfrequenz, wenn kein Wechselstrom am Eingang anliegt. Einstellbar: 50 Hz; 60 Hz Eingangsfrequenzbereich Der Eingangsfrequenzbereich gibt die zulässigen Frequenzen des MultiPlus an. Der MultiPlus synchronisiert sich innerhalb dieses Bereiches mit der AC-Eingangsfrequenz. Die Ausgangsfrequenz entspricht dann der Eingangsfrequenz.
- Seite 22 MultiPlus 230V Bei diesem Relais ist der Nullleiter des Wechselstromausgangs mit dem Gehäuse geerdet, wenn die Relais des Wechselstromeingangs geöffnet sind. Dies gewährleistet den korrekten Betrieb von Fehlerstromschutzschaltern im Wechselstromausgang. Batterieladealgorithmus Die Grundeinstellung ist die „4-stufige adaptive Ladung mit BatterySafe-Modus“. (Beschreibung in Abschnitt 2).
- Seite 23 Überlastung des Generators zu vermeiden. Ist die Einstellung „WeakAC“ eingeschaltet, wird der maximale Ladestrom um ca. 20 % verringert. BoostFactor Diese Einstellung darf nur nach Rücksprache mit Victron Energy oder einem bei Victron geschulten Spezialisten verändert werden. Programmierbares Relais Das Relais kann für zahlreiche andere Funktionen wie z.
- Seite 24 Mit den nachstehenden Methoden lassen sich die meisten Fehler schnell identifizieren. Falls Sie einen Fehler nicht beheben können, wenden Sie sich bitte an Ihren Victron Energy Händler. Wir empfehlen Ihnen die Verwendung der Toolkit-App, mit denen Sie die LED-Alarmcodes mit einer Beschreibung des Problems/Alarms in Verbindung bringen können, siehe...
- Seite 25 MultiPlus 230V Problem Grund Lösung Die Batterie-Sicherung ist kaputt. Tauschen Sie die Batterie-Sicherung aus. Die Verformung der Schalten Sie die Einstellungen Eingangsspannung ist zu groß „Schwacher Wechselstrom“ und „Dynamische (Generator Einspeisung). Strombegrenzung“ ein. Batterien überprüfen. Das Ladegerät befindet sich im Modus „Bulk protection“...
- Seite 26 MultiPlus 230V Die LED „mains on“ blinkt und es ist Das Gerät ist in der “charger only” Position und Netzspannung liegt an. Das keine Ausgangsspannung vorhanden. Gerät lehnt die Netzspannung ab oder ist noch in der Synchronisationsphase. Fehler in der Spannungsmessung (Voltage Sense). Die gemessene Spannung...
- Seite 27 MultiPlus 230V Mindestens eine der LEDS „bulk“, „absorption“ oder „float“ leuchtet oder blinkt. Bulk LED aus Absorption LED blinkt Float LED blinkt Bulk LED blinkt Absorption LED blinkt Float LED blinkt Bulk LED an Absorption LED blinkt Float LED blinkt LEDs „Bulk“,...
- Seite 28 Sorgen Sie für ein Update der Firmware in dem Gerät, das zuletzt eingeschaltet wurde. Dieser Fehler tritt normalerweise nicht auf. Schalten Sie alle Geräte aus und dann wieder an. Falls das Problem Interner Fehler weiterhin besteht, nehmen Sie Kontakt mit Victron Energy auf. Seite 25 Fehleranzeigen...
- Seite 29 MultiPlus 230V 7. Technische Angaben MultiPlus 230V 48/15000/200-100 PowerControl / PowerAssist Eingangsspannungsbereich: 187–270 VAC, Wechselstromeingang Eingangsfrequenz: 50–60 Hz Cos φ >0,8 Maximaler durchschaltbarer Strom 100 A WECHSELRICHTER Eingangsspannungsbereich 38–66 V Ausgangsspannung: 230 VAC ± 2 % Ausgang im Wechselrichtermodus Frequenz: 50 Hz ± 0,1 % Kontinuierliche Ausgangsleistung bei 25 °C /...
- Seite 30 MultiPlus 230V MultiPlus 230V 48/15000/200-100 COM-Port für allgemeine Nutzung Ja, 2x Betriebstemperatur -20 bis 65 °C (-4 bis 50 °F) Kühlung Gebläselüftung Maximale Luftfeuchtigkeit (nicht 95 % kondensierend) Maximale Höhe 3500 m GEHÄUSE Material & Farbe Aluminium, Blau RAL 5012...
- Seite 31 MultiPlus 230V 8. ANHANG 8.1. A: Übersicht der Anschlüsse Lastanschluss AC-Ausgang 1. Von links nach rechts: N (Neutral) und L (Phase). Lastanschluss AC-Ausgang 2. Von links nach rechts: N (Neutral) und L (Phase). Wechselstrom-Eingang: Von links nach rechts: N (Neutral) und L (Phase).
- Seite 32 MultiPlus 230V Klemmen für: von oben nach unten: 12 V 100 mA Programmierbarer Kontakt K1 offener Kollektor 70 V 100 mA Externes Erdungsrelais + Externes Erdungsrelais - Aux-Eingang 1 + Aux-Eingang 1 – Aux-Eingang 2 + Aux-Eingang 2 – Temperatursensor + 10.
- Seite 33 MultiPlus 230V 8.2. B: Blockschaltbild * Siehe Tabelle in Kapitel 4.2 „Empfohlene DC-Sicherung“. 8.3. C: Anschlussdiagramm für parallele Anschlüsse Seite 30 ANHANG...
- Seite 34 MultiPlus 230V 8.4. D: Anschlussdiagramm für Drei-Phasen-Anschlüsse Seite 31 ANHANG...
- Seite 35 MultiPlus 230V 8.5. E: Ladealgorithmus 4-stufiges Laden: Konstantstrom Eingeleitet, wenn Ladegerät gestartet wird. Konstantstrom wird zugeführt, bis die nominale Batteriespannung erreicht wird. Dies ist abhängig von der Temperatur und der Eingangsspannung. Danach wird konstante Energie zugeführt, bis zu dem Punkt an dem die übermäßige Gasung einsetzt (bzw.
- Seite 36 MultiPlus 230V 8.6. Temperaturkompensation Die obige Tabelle zeigt die standardmäßigen Ausgangsspannungen für Ladeerhaltung und Konstantspannung bei 25 °C für 12- und 24 V-Batteriebänke. Für eine 48 V-Batteriebank multiplizieren Sie die 24 V-Spannungen mit 2. Reduzierte Ladeerhaltungsspannung folgt auf die Ladeerhaltungsspannung und erhöhte Konstantspannung folgt auf die Konstantspannung.
- Seite 37 MultiPlus 230V 8.7. G: Gehäuseabmessungen Seite 34 ANHANG...
