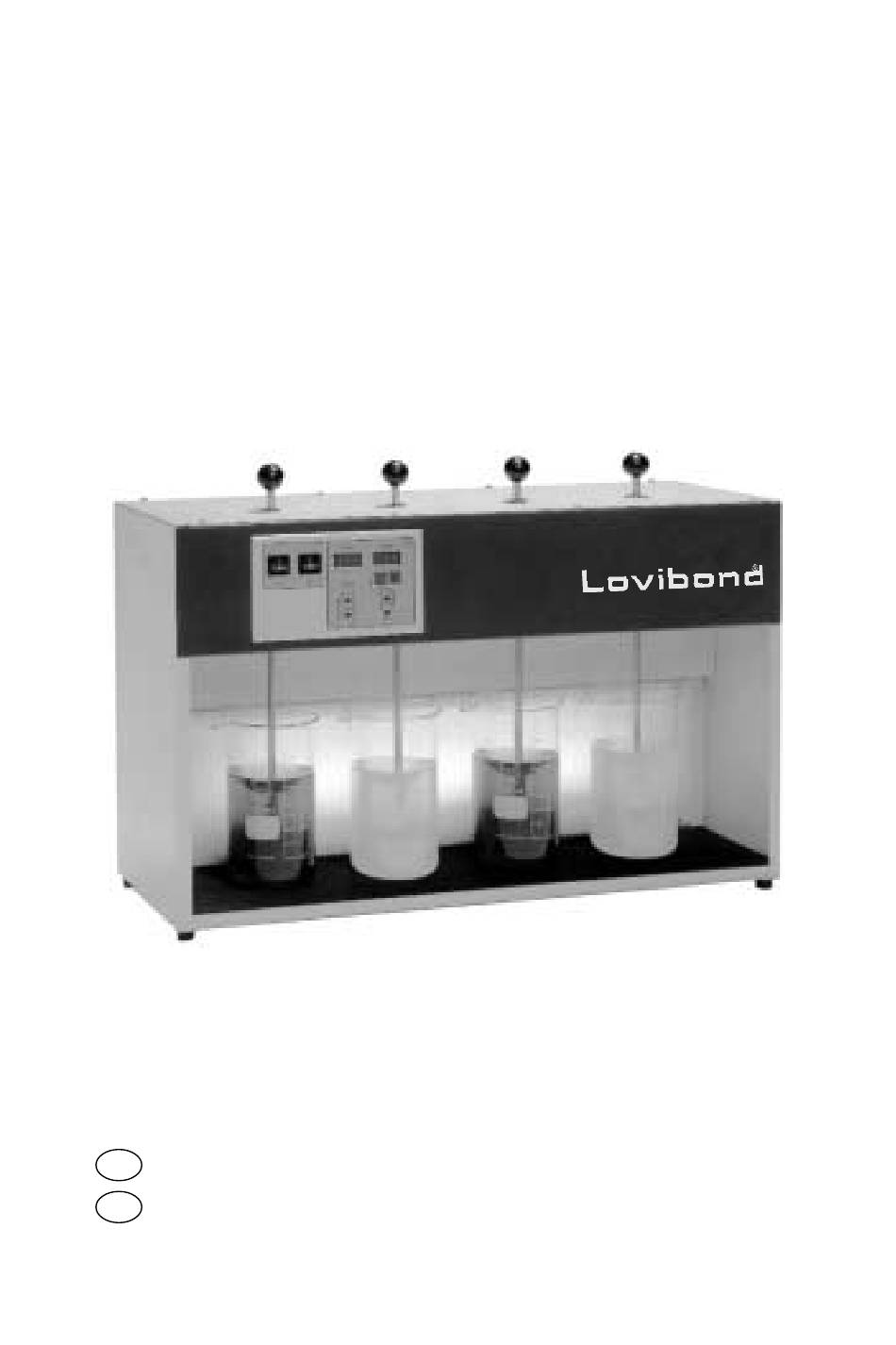

- Seite 1 Labor-Floc-Tester ET 710 / ET 720 Laboratory-Floc-Tester ET 710 / ET 720 Betriebsanleitung ....02 – 11 Instruction Manual ....
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Inhalt Kurzbeschreibung ........Wirkungsweise . -
Seite 3: Kurzbeschreibung
1. Kurzbeschreibung Die Labor-Floc-Tester ET 710 und ET 720 mit jeweils 4 bzw. 6 Rührstellen werden als Flockungs-Abtester oder Universal-Rührer in Labor und Industrie eingesetzt. Die Rührgeschwindigkeit ist stufenlos regulierbar von 20 - 300 U/min.. Die Rührgeschwindigkeit wird auf einer LED-Anzeige direkt dargestellt. -
Seite 4: Erstmalige Inbetriebnahme
Versicherungsschutz in Anspruch nehmen zu können. Prüfen auf Vollständigkeit der Lieferung Es erfolgt die Überprüfung anhand der nachfolgenden Teileliste. • Geräte ET 710 / ET 720 (4 oder 6 Rührstellen) • Netz-Anschluß-Kabel • Bedienungsanleitung • Gummi-Matte (für den Bereich der Bechergläser) Lagerung Das Gerät bedarf keiner besonderen Behandlung, sollte aber stoßsicher verpackt sein. -
Seite 5: Aufbau Der Frontplatte
4. Aufbau der Frontplatte Netzschalter Schalter Rückwand-Beleuchtung Anzeigenbereich Rührgeschwindigkeit Rührgeschwindigkeit erhöhen Rührgeschwindigkeit verringern Anzeigenbereich Zeitschaltuhr Zeitschaltuhr einschalten Zeitschaltuhr ausschalten Zeitschaltuhr erhöhen Zeitschaltuhr verringern... -
Seite 6: Bedienung
5. Bedienung • Bechergläser mit Probe unter die entsprechenden Rührflügel stellen und Flügel auf passende Höhe eintauchen. Immer alle vorhandenen Rührstellen mit Bechergläser (evtl. Ieere) bestücken, auch wenn diese für den Versuch nicht benötigt werden. Dies schützt vor unbeabsichtig- tem Berühren der Rührflügel. •... - Seite 7 6. Wartung / Instandhaltung Das Gerät bedarf keiner besonderen Wartung oder Pflege. Sollte die Frontplatte des Gerätes verschmutzt sein, so kann diese mit einem feuchten Tuch gereinigt werden. Darauf achten, daß kein Wasser in das Gerät eindringt ! Nach jeder Benutzung sollten die Rührflügel mit Wasser gereinigt werden, um keine Kontamination oder Veränderung der nachfolgenden Probe zu riskieren.
-
Seite 8: Wartung Und Instanthaltung
7. Störungen und deren Beseitigungen Achtung ! Öffnen des Gerätes nur nach Entfernen der Netzverbindung. Kei- nesfalls unter Spannung arbeiten. Nach jeder Reparatur vor der Erprobung Gerät wie- der vollständig montieren. Diese Auflistung soll es Ihnen ermöglichen, Schwierigkeiten selbst schnell und kosten- günstig zu beheben. -
Seite 9: Technische Daten
1 - 999 Minuten Auflösung: 1 Minute Umgebungstemperatur: 10 °C - 45 °C ET 710 Gewicht: 23 kg Abmessungen Rührraum: 250 H x 650 B x 150 T mm Abmessungen Gehäuse: 460 H x 700 B x 240 T mm Art.Nr.:... -
Seite 10: Schaltplan
9. Schaltplan... - Seite 12 Operation instructions Content General description ........Principle of operation .
-
Seite 13: General Description
1. General description The Laboratory-Floc-Testers, models ET 710 and ET 720 with 4 and 6 stirring places are used as floc testers or universal agitators in laboratory and industrial environments. The stirring rate is infinitely variable between 20 - 300 rpm. The stirring rate is shown in the LED display. -
Seite 14: Initial Setup
Verification of the shipment Verify that the following items are present: • models ET 710 / ET 720 (4 or 6 places) • power cord • instrument manual •... -
Seite 15: Front-Panel/Operation Controls And Indicators
4. Front-panel/operation controls and indicators Power switch Switch for rear panel illumination Display stirring rate range Increase stirring rate Decrease stirring rate Display timer Timer switch-on Timer switch-off Increase timer Decrease timer... -
Seite 16: Operation
5. Operation • Place the beakers containing the samples under the respective agitator blades and lower the agitators to the required position. To guard against inadvertent contact with the agitator blades always fit-out each available stirring position with a beaker (eventually without sample) even if it is not required for the test. -
Seite 17: Service And Maintenance
6. Service and maintenance The instrument needs no special maintenance or care. If the front panel of the instrument is dirty, it can be cleaned with a moist tissue. Be careful that no water enters the instrument ! After each test the agitator blades should be cleaned with water to avoid any risk of contamination or modification of the next sample. -
Seite 18: Troubleshooting
7. Troubleshooting Attention! Before opening the instrument disconnect the power cord from the mains outlet. Never work on a voltage-carrying instrument. Remount the instrument completly after any repair prior to testing it. The following list should enable you to detect any malfunction immediately and to restore the correct function at reasonable cost. -
Seite 19: Technical Data
Timer: 1 - 999 minutes Resolution: 1 minute 10 °C - 45 °C Ambient temperature: ET 710 weight: 23 kg Dimensions stirring compartment: 250 h x 650 w x 150 d mm Dimensions enclosure: 460 h x 700 w x 240 d mm Art.No.:... -
Seite 20: Wiring Diagram
9. Wiring diagram... - Seite 21 We reserve the right to alter or amend Printed in Germany 04/97, any of the items contained herein without No.: 00 19 63 00 prior notice. ® ® Lovibond ist ein eingetragenes Lovibond is a registered trademarks of Warenzeichen der Tintometer the Tintometer Group of Companies. Firmengruppe.
- Seite 22 Technische Änderungen vorbehalten. AQUALYTIC GmbH & Co. Printed in Germany 04/97 Postfach 1143 D-63231 Neu-Isenburg Germany We reserve the right to alter or amend any of the items contained herein Telefon +49 (0) 61 02 - 78 94 - 5 without prior notice.
