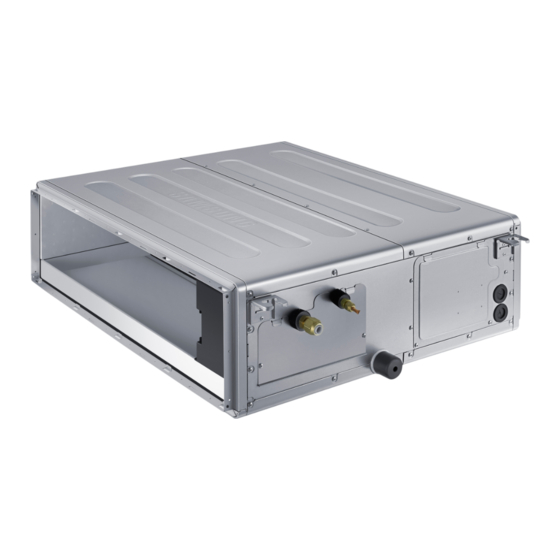

Duct Type Series
BIG duct : AMFNHDEH
Air Conditioner
user manual
imagine
the possibilities
Thank you for purchasing this Samsung product.
EN
ES
FR
IT
PT
DE
EL
NL
PL
HU
DB68-03655A-07

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Samsung AM220FNHDEH/EU

  • Seite 1 Duct Type Series BIG duct : AMFNHDEH Air Conditioner user manual imagine the possibilities Thank you for purchasing this Samsung product. DB68-03655A-07...
  • Seite 2: Funktionen Ihrer Neuen Klimaanlage

    Funktionen Ihrer neuen Klimaanlage • Kühle Sommer An heißen Sommertagen und ruhelosen Nächten gibt es keinen besseren Zufluchtsort als ein gut gekühltes Zuhause. Ihre neue Klimaanlage sorgt dafür, dass Sie sich an heißen Sommertagen eine erholsame Pause von der Hitze gönnen können. Wehren Sie sich mit Ihrer eigenen Klimaanlage in diesem Sommer gegen zuviel Hitze.
  • Seite 3 Eigenschaften Ihrer Klimaanlage und die in diesem Handbuch enthaltenen Informationen leicht unterscheiden. Sollten Sie Fragen haben, wenden Sie sich an Ihren nächstgelegenen Kundendienst oder suchen Sie Hilfe und Informationen online auf www.samsung.com. Wichtige Sicherheitssymbole und -hinweise: Gefahren oder unsichere Vorgehensweisen, die das Risiko WARNUNG von schweren Verletzungen, auch mit Todesfolge, bergen.
  • Seite 4: Für Die Installation

    sicherheitshinweise FÜR DIE INSTALLATION WARNUNG Installieren Sie einen Schalter und einen Schutzschalter, die speziell der Klimaanlage dienen. XAnderenfalls könnte es zu Stromschlägen oder Bränden kommen. Befestigen Sie die Außeneinheit so, dass die elektrischen Komponenten nicht frei liegen. XAnderenfalls könnte es zu Stromschlägen oder Bränden kommen. Installieren Sie dieses Gerät nie in der Nähe einer Heizung oder entflammbarer Materialien.
  • Seite 5 FÜR DIE SPANNUNGSVERSORGUNG WARNUNG Wenden Sie sich an den nächstgelegenen Kundendienst, wenn der Schutzschalter beschädigt ist. Die Netzleitung darf nie mit Kraft gezogen oder gebogen werden. Die Netzleitung darf nicht verdreht oder verkHINWEISt werden. Legen Sie die Netzleitung nicht über einem Metallobjekt ab und stellen Sie keine schweren Objekte darauf ab.
  • Seite 6 sicherheitshinweise FÜR DEN BETRIEB WARNUNG Berühren Sie den Schutzschalter nie mit nassen Händen. XAnderenfalls könnte es zu Stromschlägen kommen. Üben Sie keine starken Schlag- oder Zugeinwirkungen auf die Klimaanlage aus. XAnderenfalls könnte es zu Bränden, Verletzungen oder Problemen mit dem Produkt kommen.
  • Seite 7 FÜR DEN BETRIEB WARNUNG Versuchen Sie nicht, das Gerät selbst zu reparieren, auseinander zu nehmen oder zu modifizieren. XEs darf nie eine andere Sicherung (wie zum Beispiel Kupfer, Stahldraht, usw.) als die Standardsicherung verwendet werden. XAnderenfalls könnte es zu Stromschlägen, Bränden, Problemen mit dem Produkt oder Verletzungen kommen.
  • Seite 8: Für Die Reinigung

    sicherheitshinweise FÜR DEN BETRIEB ACHTUNG Vermeiden Sie, dass Menschen, Tiere oder Pflanzen längere Zeit dem aus der Klimaanlage ausströmenden Luftstrom ausgesetzt werden. XDies könnte für Mensch, Tier oder Pflanze schädlich sein. Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten oder mit mangelnder Erfahrung und fehlendem Wissen, es sei denn, es erfolgt eine Einweisung und Überwachung durch eine Person, die für die Sicherheit zuständig ist.
  • Seite 9: Inhaltsverzeichnis

    Inhaltsverzeichnis ANSICHT DER KLIMAANLAGE Modell mit großen Luftungskanälen BETRIEB DER KLIMAANLAGE Tipps zum Betrieb der Klimaanlage REINIGUNG UND WARTUNG Wartung der Klimaanlage Regelmäßige Prüfungen DER KLIMAANLAGE Interne Schutzvorrichtungen über das Gerätekontrollsystem ANHANG Fehlerbehebung Betriebsbereiche Technische Daten des Geräts (Gewicht und Maße) INSTALLATIoN IHRER Installationsteil KLIMAANLAGE...
  • Seite 10: Ansicht Der Klimaanlage

    Ansicht der Klimaanlage Herzlichen Glückwunsch zum Erwerb dieser Klimaanlage. Wir hoffen, dass Sie die Funktionen Ihrer Klimaanlage und jederzeit ein angenehmes Klima genießen. Lesen Sie das Handbuch vor der Inbetriebnahme, um sich mit dem Betrieb vertraut zu machen. MoDELL MIT GRoSSEN LUFTUNGSKANäLEN Luftauslass Lufteinlass Ihre Klimaanlage kann abhängig vom Modell leicht anders aussehen als auf der Abbildung...
  • Seite 11: Tipps Zum Betrieb Der Klimaanlage

    Betrieb der Klimaanlage TIPPS ZUM BETRIEB DER KLIMAANLAGE Hier erhalten Sie einige Tipps zum Betrieb Ihrer Klimaanlage. THEMA EMPFEHLUNGEN • Wenn die aktuelle Außentemperatur weit höher liegt als die gewählte Kühlen Innentemperatur, kann es einige Zeit dauern, bis die Innentemperatur auf den gewünschten Wert abgekühlt wurde.
  • Seite 12: Reinigung Und Wartung Der Klimaanlage

    Reinigung und Wartung der Klimaanlage WARTUNG DER KLIMAANLAGE Lassen Sie die Klimaanlage trocknen, wenn sie längere Zeit nicht benutzt wird. So bleibt sie im bestmöglichen Zustand. 1. Trocknen Sie die Klimaanlage sorgfältig, indem Sie diese im Lüftermodus für drei bis vier Stunden betreiben und den Netzstecker ziehen.
  • Seite 13: Interne Schutzvorrichtungen Über Das Gerätekontrollsystem

    Interne Schutzvorrichtungen über das Gerätekontrollsystem Diese interne Schutzvorrichtung tritt in Kraft, wenn ein interner Fehler der Klimaanlage auftritt. Beschreibung Wenn die Heizpumpe heizt, ist der Lüfter abgeschaltet, um keine kalte Gegen kalte Luft Luft zu verbreiten. Wenn die Heizpumpe heizt, ist der Lüfter abgeschaltet, um keine kalte Enteisungszyklus Luft zu verbreiten.
  • Seite 14: Anhang

    Anhang FEHLERBEHEBUNG Beachten Sie im Falle von Problemen mit der Klimaanlage die folgende Tabelle. Hierdurch können Sie Zeit und Kosten sparen. PROBLEM LÖSUNG Die Klimaanlage läuft • Um eine Überlastung zu verhindern, startet das Gerät nicht umgehend. Dies ist ein nicht sofort, nachdem Sie Schutzmechanismus.
  • Seite 15: Betriebsbereiche

    Kühlbetrieb bei über 32˚C (Innentemperatur) genutzt, ist eine Kühlung bei voller Leistung nicht möglich. TECHNISCHE DATEN DES GERäTS (GEWICHT UND MASSE) Abmessungen (B × T × H) Modell Nettogewicht 1240 × 1040 × 470 mm AM220FNHDEH/EU 89,0 kg Innengerät (NASA) 1240 × 1040 × 470 mm AM280FNHDEH/EU...
  • Seite 16: Installationsteil

    Die Innenraumeinheit mit der Federungsbolzen zwischen Installationsteil zwei Muttern hängen. Bemerkung Die Rohre müßen Innenseite der Decke gelegt und verbindet werden, wenn die Einheit suspendieren. Wenn die Decke schon gebaut ist, die Rohre für die Verbindung mit der Einheit an die Lage legen, bevor die Einheit Innenseite der Decke stellen.
  • Seite 17: Aufstellung Des Abflußschlauchs

    Aufstellung des Abflußschlauchs 2. Wickeln Sie das Isolierband rund um die Rohre und den Ablasschlauch. Vermeiden Sie, die Isolierung zuviel zu verdichten. Isolierung Decke Rohr Isolierung Rohr Installieren Sie den Abwasserschlauch so kurz wie möglich. Bemerkung Geben Sie 10mm Schräge zum Abwasserschlauch für ...
  • Seite 18: Verdrahtung Bearbeitung

    Verdrahtung Bearbeitung Abflusssrohr Anschluss Netz- und Kommunikationskabel Anschluss Ohne Abflusspumpe Vor der Verdrahtung Bearbeitung, müssen Sie alle Stromquelle ausschalten. Installieren Sie den horizontalen Abflussrohr mit einer Neigung von Inneneinheit Strom sollte durch den Hauptschalter 1/100 oder mehr und fixieren Sie ihn durch Hängerabstand von 1,0~1,5m. (ELCB or MCCB+ELB) geliefert werden, der Außeneinheit Installieren Sie U-Trap am Ende des Abflussrohrs, um den Strom getrennt wird.
  • Seite 19: Einrichten Einer Adresse Einer Inneneinheit Und Installationsoption

    Einrichten einer Adresse einer Inneneinheit und Installationsoption Richten Sie die Adresse der Inneneinheit und die Installationsoption mit der Fernbedienungsoption ein. Richten Sie jede Option separat ein, da die Einrichtung für ADDRESS (Adresse) und für die Installationseinrichtung nicht gleichzeitig vorgenommen werden können. Bei Einrichtung der Adresse der Inneneinheit und der Installationsoption sind zwei Einstellungen erforderlich.
  • Seite 20 Einrichten einer Adresse einer Inneneinheit und Installationsoption(FORTSETZUNG) Optionseinrichtung Status 1. Einrichten von SEG2-, SEG3-Option Drücken Sie die Taste Lüfter(∨) niedrig, um den Wert SEG2 einzugeben. Drücken Sie die Taste Lüfter(∧) hoch, um den Wert SEG3 einzugeben. Bei jeder Betätigung der Taste erfolgt der Reihe nach die Auswahl von …...
  • Seite 21 Optionseinrichtung Status 12. Einrichten des Kühlmodus Drücken Sie die Taste Mode (Modus), um den Kühlmodus in den Status OFF (AUS) zu versetzen. 13. Einrichten von SEG16-, SEG17-Option Drücken Sie die Taste Lüfter(∨) niedrig, um den Wert SEG16 einzugeben. Drücken Sie die Taste Lüfter(∧) hoch, um den Wert SEG17 einzugeben. Bei jeder Betätigung der Taste erfolgt der Reihe nach die Auswahl von …...
  • Seite 22 Einrichten einer Adresse einer Inneneinheit und Installationsoption(FORTSETZUNG) Einrichten der Adresse einer Inneneinheit (MAIN/RMC) Prüfen Sie, ob Strom geliefert wird. - Wenn die Inneneinheit nicht eingesteckt ist, sollte die Inneneinheit mit einer zusätzlichen Stromquelle versehen werden. Inneneinheit 1(L) Das Paneel (Anzeige) sollte mit einer Inneneinheit verbunden sein, um die Option 2(N) zu empfangen.
  • Seite 23 Einrichten einer Installationsoption für die Inneneinheit (geeignet für den Zustand eines jeden Installationsstandortes) Prüfen Sie, ob Strom geliefert wird. - Wenn die Inneneinheit nicht eingesteckt ist, sollte die Inneneinheit mit einer zusätzlichen Stromquelle versehen werden. Inneneinheit Das Paneel (Anzeige) sollte mit einer Inneneinheit verbunden sein, um die Option 1(L) zu empfangen.
  • Seite 24 Einrichten einer Adresse einer Inneneinheit und Installationsoption(FORTSETZUNG)  02 Reiheninstallationsoption (detailliert) Optionsnr. : 02XXXX-1XXXXX-2XXXXX-3XXXXX Option SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 Verwendung des externen Raumtemperaturfühlers Verwendung von Lüfter- Erklärung SEITE MODUS Verwendung von Roboterreinigung / Minimieren des Lüfterbetriebs, wenn das Zentralsteuerung Drehzahlkompensierung Thermostat ausgeschaltet ist...
  • Seite 25 Option SEG19 SEG20 SEG21 SEG22 SEG23 SEG24 Kompensation der Heizeinstellung / Individuelle EEV-Schritt der angehaltenen Erklärung SEITE Steuerung der Beseitigung von Kondenswasser im Einheit während Ölrücklauf-/ Bewegungserkennungssensor Fernbedienung Entfroster-Modus Heizbetrieb Anzeige der Fernbedienung Details Kompensation Beseitigung von Anzeige Details Anzeige Details Anzeige Anzeige Details Anzeige...
  • Seite 26 Einrichten einer Adresse einer Inneneinheit und Installationsoption(FORTSETZUNG) Diese Funktion kann nur für die 4-Wege-Kassette und die 4-Wege-Minikassette verwendet werden. Wenn die Klimaanlage sofort nach Beendigung des Kühlbetriebs den Heizbetrieb aktiviert, wird das kondensierte Wasser in der Kondensatwanne durch die Wärme des Wärmetauschers der Inneneinheit zu Wasserdampf. Da der Wasserdampf an der Inneneinheit kondensieren und in einen Wohnraum tropfen kann, verwenden Sie diese Funktion, um den Wasserdampf des Innengeräts durch Betrieb des Lüfters (maximal 20 Minuten lang) zu beseitigen, selbst wenn das Innengerät nach dem Kühlbetrieb wieder in Heizbetrieb wechselt.
  • Seite 27  05 Reiheninstallationsoption (detailliert) Optionsnr. : 05XXXX-1XXXXX-2XXXXX-3XXXXX Option SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 (Bei Einrichtung Einsatz des (Bei Einrichtung von (Bei Einrichtung von SEG3) von SEG3) Standard automatischen SEG3) Standard- Erklärung SEITE MODUS Standard-Heiztemperatur- für Moduswechsel Wechselmodus für Kühltemperatur- Abweichung Heizen ...
  • Seite 28 Einrichten einer Adresse einer Inneneinheit und Installationsoption(FORTSETZUNG) SEG18 Option SEG13 SEG14 SEG15 SEG16 SEG17 Steuerungsgrößen bei Verwendung einer externen Heizung / einer Heizeinheit für die Erklärung Warmwasserbereitung Anzeige der Fernbedienung Details Temperatur zum Anzeige Ein-/Ausschalten Einschaltverzögerung der Heizeinheit für Heizeinheit einstellen Bei Einschalten Keine Verzögerung...
  • Seite 29 SEG 3, 4, 5, 6, 8, 9 – zusätzliche Informationen Ist SEG3 auf „1“ eingerichtet und der Betrieb des automatischen Wechsels für ausschließlich HR ausgewählt, erfolgt der Betrieb wie folgt. Standardtemperatur für Temp. Heizen  Kühlen Standardtemperatur für Kühlen Einrichtung der Temperatur für automatischen Modus Standardtemperatur...
  • Seite 30 Einrichten einer Adresse einer Inneneinheit und Installationsoption(FORTSETZUNG) Ändern einer bestimmten Option Sie können jede Ziffer der eingerichtete Option ändern. Option SEG1 SEG2 SEG3 SEG4 SEG5 SEG6 Zehnerziff er eines Einheitenziff er eines Optionsmodus, den Erklärung SEITE MODUS Options-SEG, das Sie Options-SEG, das Sie Geänderter Wert Sie ändern möchten...
  • Seite 31: Einstellen Der Temperaturregelung Für Die Abluft

    Einstellen der Temperaturregelung für die Abluft Die Verwendung von „Temperaturregelung der Ablauft“ oder der Solltemperatur der Abluft bei Kühlung/Heizung kann mit einer Kabelfernbedienung im Servicemodus eingestellt werden. (Einzelheiten entnehmen Sie dem Installationshandbuch der kabelgebundenen Fernbedienung.) Bei Verwendung der Temperaturregelung für die Abluft wird die Entscheidung über „Thermo ein/aus“ des Innengeräts anhand der eingestellten Raumtemperatur entschieden und die Temperatur der Abluft wird so eingestellt, dass sie der Solltemperatur der Abluft im Abschnitt Thermostat Ein entspricht.
  • Seite 32 SOUTH AFRICA 0860 SAMSUNG (726 7864) www.samsung.com/support ESTONIA 800-7267 www.samsung.com/ee/support SAMSUNG ELECTRONICS CO., LTD. 107, Hanamsandan 6beon-ro, Gwangsan-gu, Gwangju-si, Korea 62218 Samsung Electronics (UK) Ltd, Euro QA Lab. Blackbushe Business Park. Saxony Way, Yateley, Hampshire. GU46 6GG United Kingdom This product is RoHS compliant...
