Endress+Hauser Proline Promass H 500 Technische Information Seite 41

Proline Promass H 500
Endress+Hauser
1

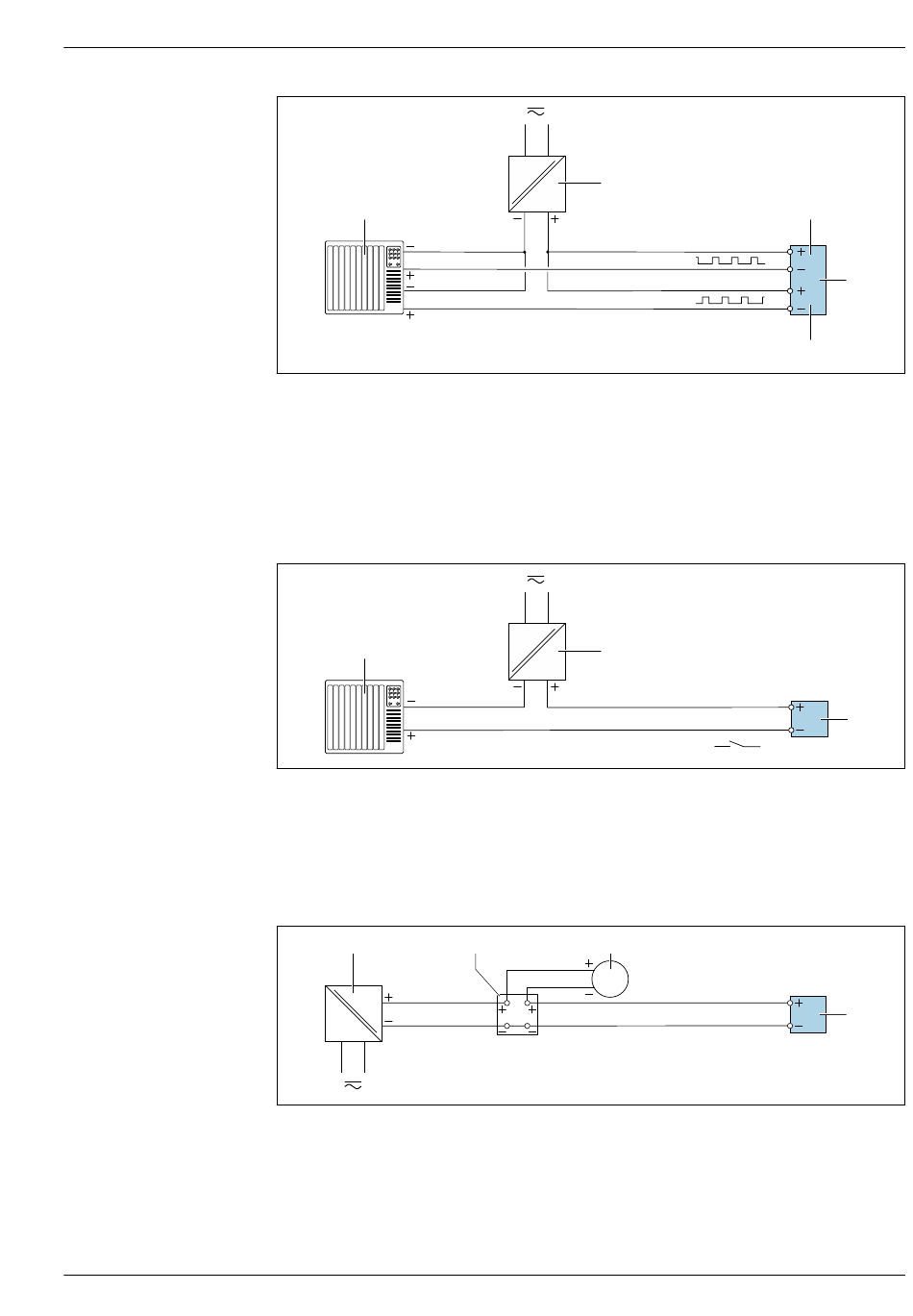

 15 Anschlussbeispiel für Doppelimpulsausgang (passiv)
1 Automatisierungssystem mit Doppelimpulseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  18
4 Doppelimpulsausgang
5 Doppelimpulsausgang (Slave), phasenverschoben
Relaisausgang
1
 16 Anschlussbeispiel für Relaisausgang (passiv)
1 Automatisierungssystem mit Relaiseingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  19
Stromeingang
1
 17 Anschlussbeispiel für 4...20 mA Stromeingang
1 Spannungsversorgung
2 Externes Messgerät (für Einlesen von z.B. Druck oder Temperatur)
3 Messumformer: Eingangswerte beachten
2
2
2 3
4
3
5
A0029279
3
A0028760
4
A0028915
41
