Proline Promass H 500
Wärmeisolation
Beheizung
Vibrationen
Endress+Hauser
Bei einigen Messstoffen ist es wichtig, dass die Abstrahlungswärme vom Messaufnehmer zum
Messumformer gering gehalten wird. Für die erforderliche Isolation sind verschiedenste Materialien
verwendbar.
Für Anwendungen mit Wärmeisolation werden folgende Geräteausführungen empfohlen:
Ausführung mit verlängertem Halsrohr:
Bestellmerkmal "Messrohr Material", Option DA oder EA mit einer Halsrohrlänge von
105 mm (4,13 in).
HINWEIS
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Empfohlene Einbaulage: Horizontale Einbaulage, Anschlussgehäuse des Messaufnehmers nach
unten gerichtet.
‣
Das Anschlussgehäuse des Messaufnehmers nicht mit isolieren.
‣
Maximal zulässige Temperatur am unteren Ende des Anschlussgehäuse des Messaufnehmers:
80 °C (176 °F)
‣

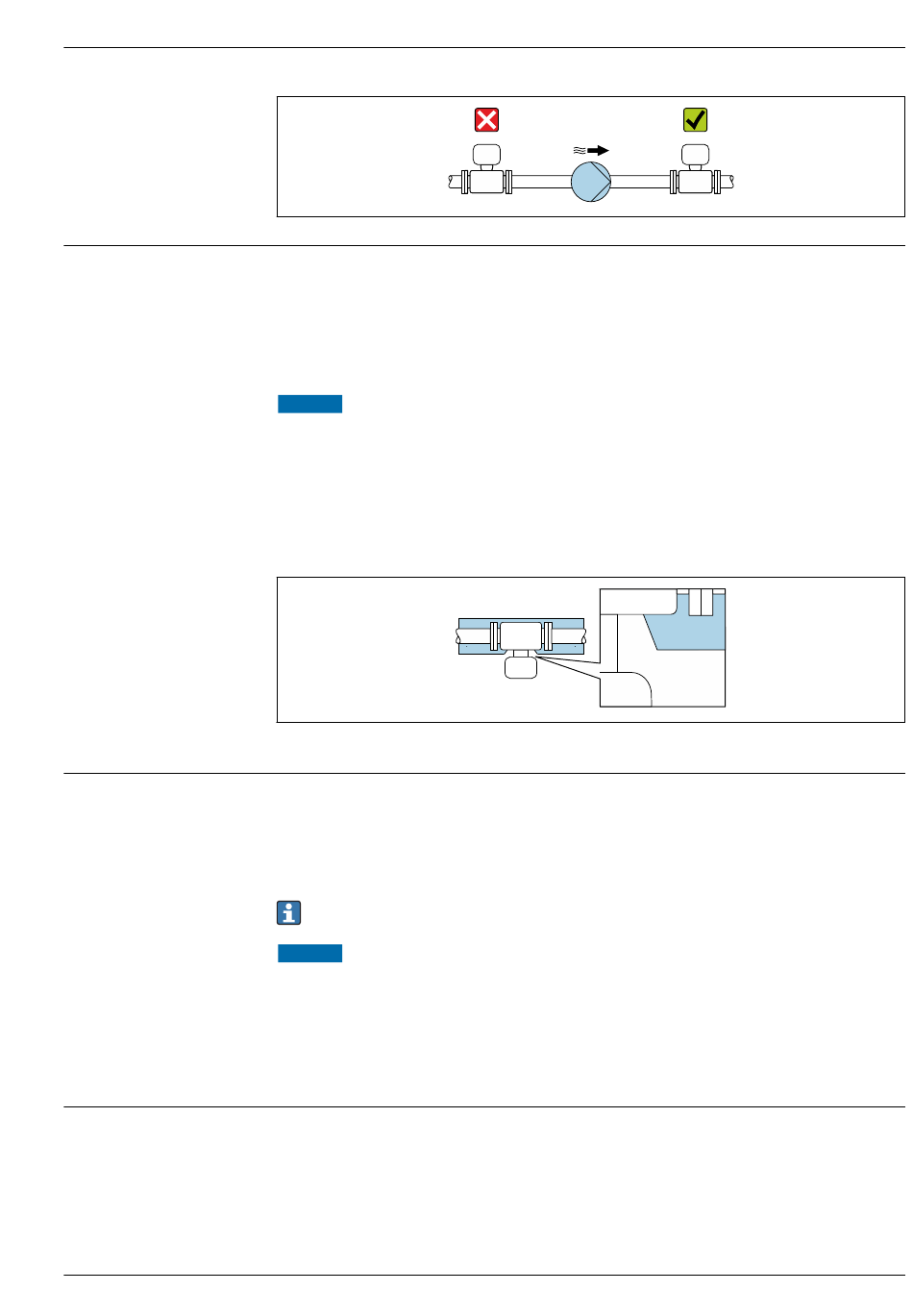

Wärmeisolation mit freiem Halsrohr: Die Isolation um das Halsrohr wird ausgespart. Wir emp-
fehlen das Halsrohr nicht zu isolieren um eine optimale Wärmeabfuhr zu gewährleisten.
 31 Wärmeisolation mit freiem Halsrohr
Bei einigen Messstoffen muss darauf geachtet werden, dass im Bereich des Messaufnehmers kein
Wärmeverlust stattfindet.
Beheizungsmöglichkeiten
• Elektrisch, z.B. mit Heizbändern
• Über heißwasser- oder dampfführende Rohre
• Über Heizmäntel
Für die Aufnehmer sind Heizmäntel bei Endress+Hauser als Zubehörteil bestellbar. →  97
HINWEIS
Gefahr der Überhitzung bei Beheizung
‣
Sicherstellen, dass die Temperatur am unteren Ende des Umformergehäuses nicht höher ist als
80 °C (176 °F).
‣
Gewährleisten, dass am Umformerhals eine genügend grosse Konvektion vorhanden ist.
‣
Sicherstellen, dass eine genügend große Oberfläche der Gehäusestütze frei bleibt. Der nicht abge-
deckte Teil dient der Wärmeabfuhr und schützt die Messelektronik vor Überhitzung und Unter-
kühlung.
Anlagenvibrationen haben aufgrund hoher Messrohr-Schwingfrequenz keinen Einfluss auf die
Funktionstüchtigkeit des Messsystems.
A0028777
A0034391
