Elektrischer Anschluss
Achtung: Zuleitung spannungsfrei schalten
Anschluss gemäß Schaltbild
Für massive und flexible Leiter, Querschnitt 1 bis
2,5 mm
2
8. Technische Daten
Bestellbezeichnung
ERD
Spannungsversorgung
230 V AC 50 Hz (207 ... 253 V)
Temperatur-Einstellbereich
5 °C ... 30 °C;
Raum
in 0,5 °C Schritten
Temperaturanzeige
0,5 °C Schritte
Frostschutz
5 °C
Ausgang
Relais Öffnerkontakt (thermisch),
potential-gebunden;
werkseitige Umstellung auf
Schließerkontakt (thermisch)
(auf Anfrage)
Eingang „ECO"
230 V (über gleichen FI) z. B. ext.
(Klemme Rückseite)
Zeitschaltuhr oder Fensterkontakt
usw.,
Einstellbereich: Aus, 0,5 ... 15 °C
Werkseinstellung = 4°C,
Änderung auf Anfrage.
Temperatur-Absenkung um diesen
Wert / Anhebung bei Kühlen.
Maximale Leitungslänge bis zu 50 m.
Schaltstrom
10 mA ... 10 (4) A, 230 V~
Anschluss Stellantriebe
max. 10 Stellantriebe (je 3 Watt)
Ausgangssignal
Pulsweitenmodulation (PWM)
Zykluszeit = 10 Minuten
Leistungsaufnahme
~ 1,2 W
Umgebungstemperatur
Betrieb 0 °C bis 40 °C
(ohne Betauung)
Lagerung
–20 °C bis 70 °C (ohne Betauung)
Bemessungs-Stoßspannung
4 kV
Temperatur für die
75 ± 2 °C
Kugeldruckprüfung
Spannung und Strom
230 V, 0,1 A
für Zwecke der EMV-
Störaussendungsprüfungen
Schutzart
IP 30
Schutzklasse
II (siehe Achtung)
Softwareklasse
A
Verschmutzungsgrad
2
Gewicht
~ 100 g
Energie-Klasse
IV = 2 %
(nach EU 811/2013, 812/2013, 813/2013, 814/2013)

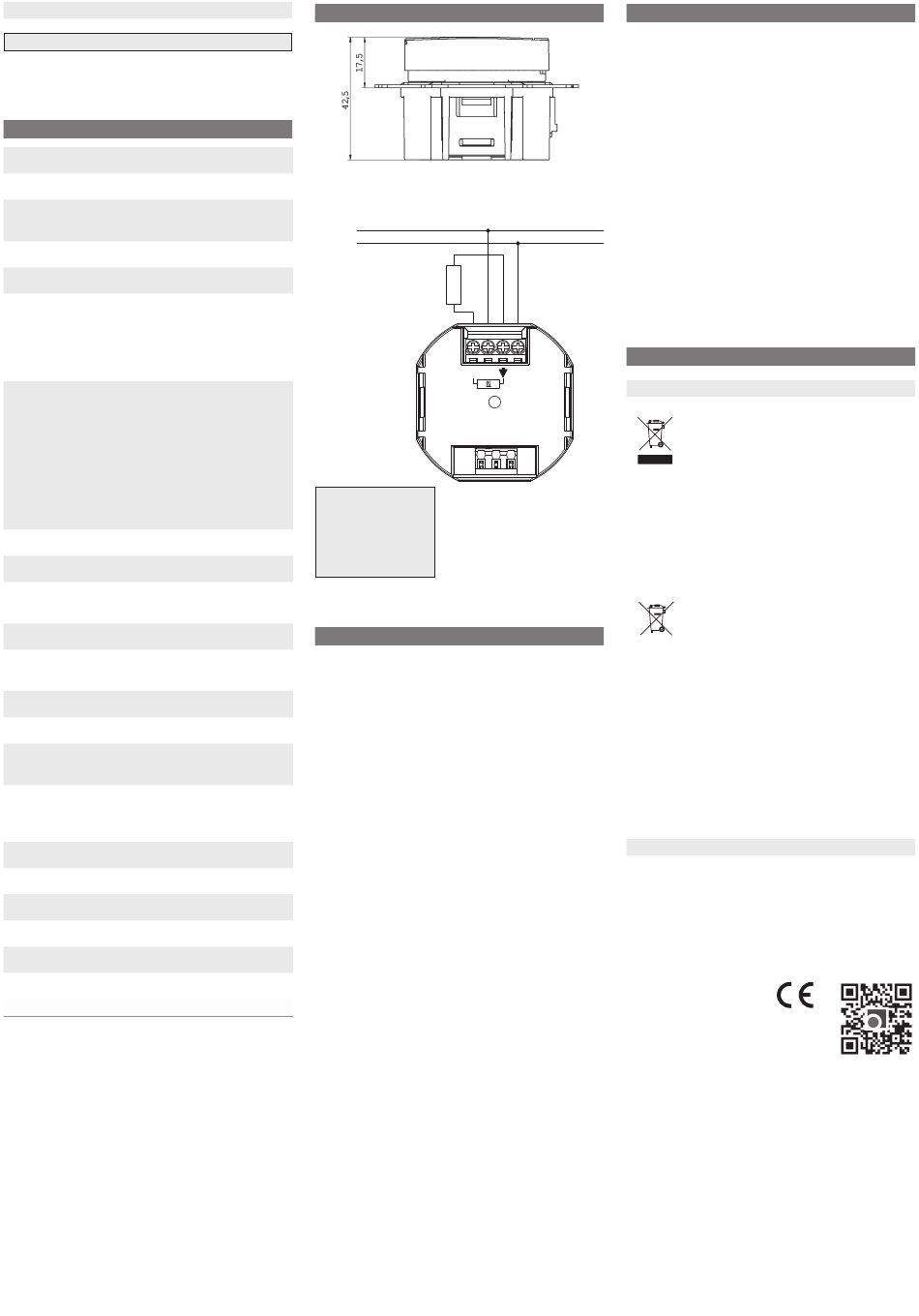

9. Schaltbild / Maße
Tragring über Tapete montieren
230 V~ 50Hz
N
L
Last /
Load
N
N
Achtung!
Länge der
Abisolierung
der Drähte
max. 8 mm.
10. Frostschutz
Sinkt die Temperatur unter 5 °C wird Frostschutz
aktiviert.
Frostschutz ist auch in der Betriebsart OFF = Aus
aktiv.
Bei Frostschutz wird rechts in der Anzeige
angezeigt.
11. Fehleranzeigen/Störungsbehebung
Im Falle eines Fehlers wird ERRx angezeigt, der
Regler schaltet die Heizung aus, Anzeige = OFF
ERRx
ERR3:
ERR4:
ERR5:
Der Temperaturregler besitzt für die Gangreserve
eine Batterie CR2032. Sollten Sie nach Jahren
ein verändertes Regelverhalten oder nach
Stromausfall den Verlust von Datum und Uhrzeit
feststellen, dann ist möglicherweise die Batterie im
Geräteinneren zu erneuern.
Eine detaillierte Videoanleitung finden Sie unter
www.halmburger.eu/video
12. Allgemeines
L
Entsorgung
ECO
FROST
Hinweis
Die Produkte sind nicht für den Export in die USA,
USA-Territorien und Kanada bestimmt. Im Weiteren
dürfen die Produkte nicht in Kraft-, Luft-, Schienen-
und/oder Wasserfahrzeuge eingebaut werden.
Halmburger GmbH
Wasserburger Straße 8
84427 Sankt Wolfgang/Obb.
Deutschland
www.halmburger.eu
Halmburger ist ein eingetragenes Warenzeichen der
Halmburger GmbH, Abbildungen ähnlich, technische
Änderungen vorbehalten.
Unterteil oder Oberteil sind nicht von
Halmburger
Kommunikation zwischen Ober- und
Unterteil ist gestört
Gerätestörung
Entsorgung von Altgeräten in Deutschland:
Geräte mit abgebildeter Kennzeichnung
(durchgestrichene
Mülltonne)
nicht in den Restmüll. Das Elektro- und
Elektronikgerätegesetz (ElektroG) gewährleis-
tet eine kostenlose Rückgabe bei Ihrer kommu-
nalen Sammelstelle. Weitere Informationen zu
diesem Thema erhalten Sie bei uns.
Entsorgung
von
Altgeräten
außerhalb
Deutschlands: Die Entsorgung hat nach den
gesetzlichen Vorschriften des jeweiligen
Landes zu erfolgen
Informationspflicht gemäß Batteriegesetz:
Altbatterien dürfen nicht in den Hausmüll.
Verbraucher
sind
gesetzlich
verpflich-
tet, Altbatterien dem Recycling zuzufüh-
ren. Es gibt geeignete Sammelstellen bei
Kommunen. Auch alle Händler und Geschäfte,
die Batterien verkaufen, nehmen Altbatterien
in handelsüblichen Mengen unentgeltlich
zurück. Sie können auch sicher verpackt an
uns zurückgeschickt werden. Altbatterien
enthalten möglicherweise Schadstoffe oder
Schwermetalle, die Umwelt und Gesundheit
schaden können. Batterien werden wieder
verwertet, sie enthalten wichtige Rohstoffe wie
Eisen, Zink, Mangan oder Nickel. Die Mülltonne
bedeutet: Batterien und Akkus dürfen nicht in
den Hausmüll.
