Bedienelemente und Anschlüsse
❾
❽
① F-Buchse
Nr Name
② F-Buchse Terr Terrestrik-Stammleitungseingang.
③ F-Buchse SCR
④ LED-Anzeige
⑤ Pegelsteller
⑥ F-Buchse Terr Terrestrik-Stammleitungsausgang.
⑦ F-Buchse
⑧ LNB DC in 12V
⑨ Erdungsklemme
5
Montage und Inbetriebnahme der Anlage
5�1
Hinweise für den Installateur
• Verwenden Sie nur geeignetes Anschlusszubehör (Antennendosen, Verteiler) mit integrierter
Entkopplungsdiode.
• Vergeben Sie jedes User-Band nur einmal.
• Verwenden Sie konfigurierbare Einkabel-Antennensteckdosen der Serie
Nur so ist gewährleistet, dass sich die Teilnehmer in einer TECHNIROUTER-Antennenanlage nicht
gegenseitig stören und Sie mühsame Fehlersuche vermeiden.
• Für Multitunergeräte (Twin/Quatto) wird an der Antennensteckdose die entsprechende Anzahl an
User-Bändern benötigt.
• Weisen Sie den Teilnehmern mit großen Kabellängen User-Bänder mit niedrigen Frequenzen zu,
die Dämpfung des Kabels und der Dosen wirkt hier geringer. Die den User-Bändern zugeordneten
Frequenzen finden Sie im Kapitel „Technische Daten" auf Seite 9.
• Die angeschlossenen Empfangsgeräte müssen die Europanorm EN50494 und/oder EN50607
unterstützen.
4

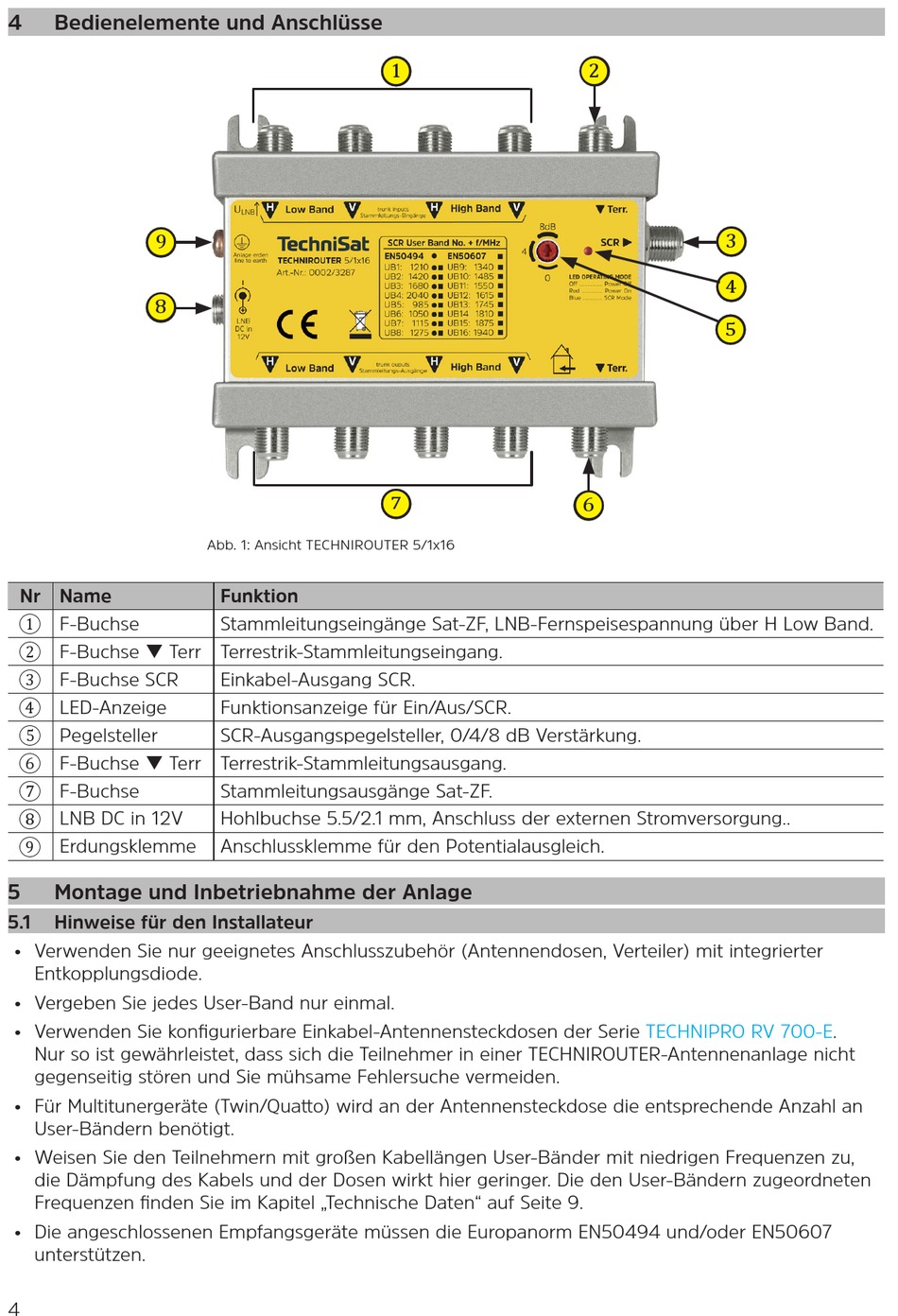

Abb. 1: Ansicht TECHNIROUTER 5/1x16
Funktion
Stammleitungseingänge Sat-ZF, LNB-Fernspeisespannung über H Low Band.
Einkabel-Ausgang SCR.
Funktionsanzeige für Ein/Aus/SCR.
SCR-Ausgangspegelsteller, 0/4/8 dB Verstärkung.
Stammleitungsausgänge Sat-ZF.
Hohlbuchse 5.5/2.1 mm, Anschluss der externen Stromversorgung..
Anschlussklemme für den Potentialausgleich.
❶
❼
❷
❸
❹
❺
❻
TECHNIPRO RV
700-E.
