DMX-Protokoll
Der Dataflower kann mit einem Controller im Steuer-Modus (Control-Mode) oder ohne Controller im Stand-
Alone-Modus gesteuert werden.

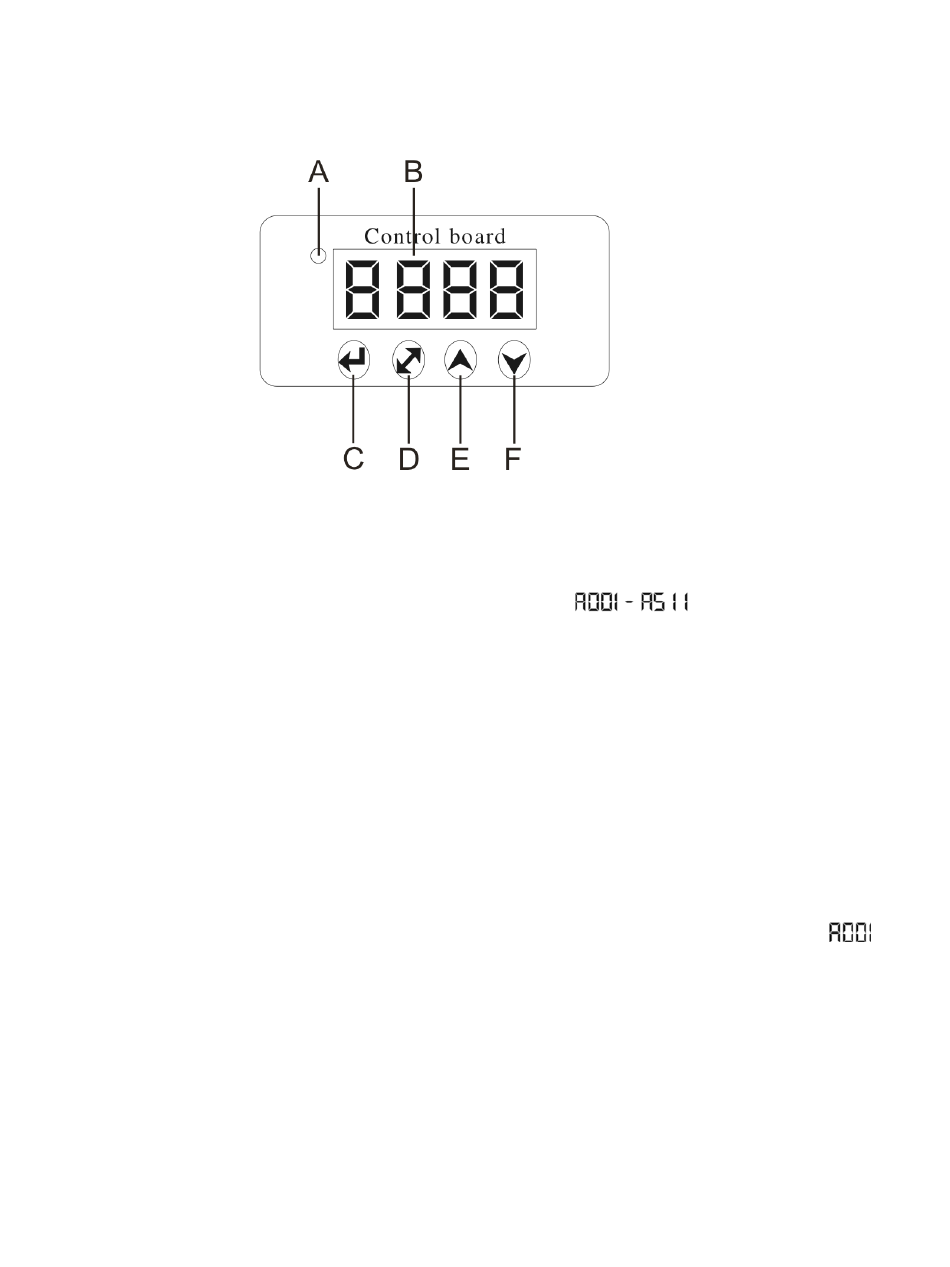

Steuereinheit
Wenn die Anzeige leuchtet, ist der Dataflower an.
A. LED
B. Display
C. [ENTER] Taste
Steuer-Modus
Die Scanner sind individuell an eine Datenverbindung adressiert
angeschlossen.
Die Scanner reagieren auf das DMX-Signal des Controllers. (Wenn Sie die DMX-Adresse auswählen und
sichern, zeigt der Controller die gesicherte DMX-Adresse das nächste Mal an.)
DMX-Adressierung
Die Steuereinheit auf der Vorderseite des Dataflowers ermöglicht Ihnen die Zuweisung der DMX-
Scanneradresse, das ist der erste Kanal von dem der Dataflower auf den Controller reagiert.
Bitte denken Sie daran, wenn Sie den Controller benutzen, dass das Gerät 2 Kanäle hat.
Wenn Sie mehrere Dataflower einsetzen vergewissern Sie sich, dass die DMX-Adressen richtig eingegeben
sind. Deshalb sollte die DMX-Adresse des ersten Dataflower 1(A001) sein; die DMX-Adresse des zweiten
Dataflower sollte 1+2=3(A003) lauten; die DMX-Adresse des dritten Dataflower sollte 3+2=5(A005) sein,
etc. Stellen Sie bitte sicher, dass Sie keine sich überschneidenden Kanäle haben, damit jeder Dataflower
richtig gesteuert werden kann.
Wenn zwei oder mehrere Dataflower gleich adressiert sind, laufen Sie auch gleichzeitig.
Wenn Sie Adressen eingeben möchten, lesen Sie bitte die Hinweise unter "Adressierung" (Menü
Steuerung:
Nachdem alle Dataflower -Scanner adressiert sind, können Sie diese über ihren Lightcontroller steuern.
Hinweis: Nach dem Einschalten stellt der Dataflower automatisch fest ob DMX 512-Daten empfangen
wurden oder nicht. Wenn am DMX-Eingang keine Daten empfangen wurden, blinkt die "LED " auf der
Steuereinheit nicht.
Das Problem könnte folgende Ursache haben:
- Das XLR-Kabel des Controllers ist nicht am Input des Dataflower angeschlossen.
- Der Controller ist ausgeschaltet oder defekt, das Kabel oder der Anschluß ist defekt, oder die Signalkabel
sind vertauscht und im Input-Anschluß.
Hinweis: Um eine einwandfreie Übertragung zur DMX-Datenverbindung sicherzustellen, muß man
einen XLR-Endstecker (120 Ohm) in den letzten Scanner stôpseln.
D. [MODE] Taste
E. Up Taste
F. Down Taste
Abb. 5
und an den Controller
)
