Werking

De SCHELL SMART.SWS router is een compacte, indu-
striële LTE-router voor professionele toepassingen.
De router, voorzien van een SIM-kaarthouder en sta-
tus-leds voor de signaalsterkte, maakt een eenvoudig
netwerkbeheer mogelijk.
Antenne-aansluitingen zorgen dat evt. externe anten-
nes geplaatst kunnen worden en het beste signaal kan
opgespoord worden.

Voorwaarden

• SCHELL-watermanagementsysteem SWS
• Draadloze ontvangst voor het mobiele netwerk op
de installatieplaats
• Netaansluiting 230 V op de installatieplaats
• De SWS server werd door SCHELL vrijgegeven om
verbinding te maken

Opbouw

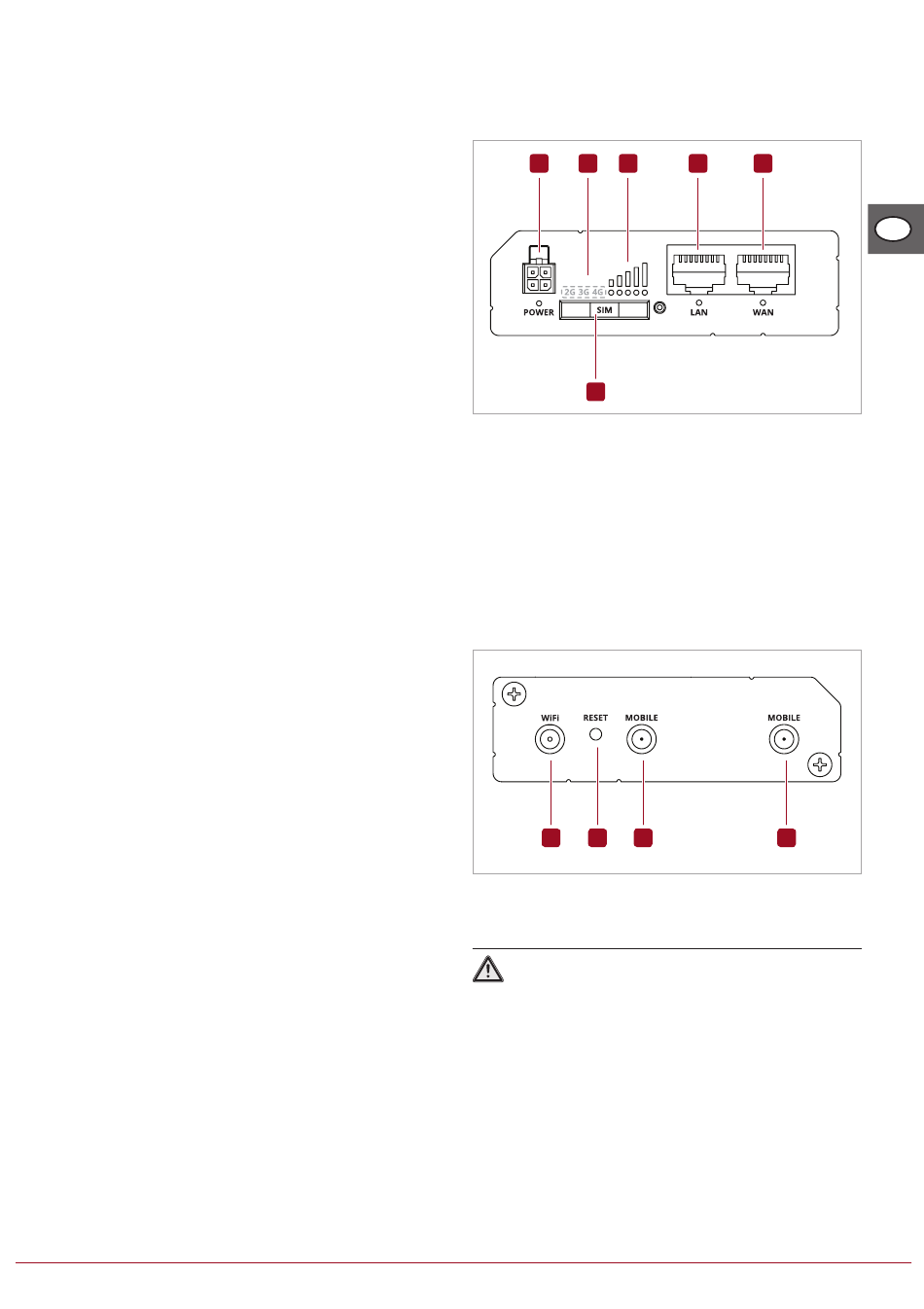

Voorkant

1 2
6
1. Aansluiting voedingseenheid met signaal-led
2. Weergave van het mobiele netwerk
3. Leds voor de weergave van de signaalsterkte van
het mobiele netwerk
4. LAN-aansluiting met signaal-led
5. WAN-aansluiting met signaal-led
6. SIM-kaarthouder

Achterkant

1 2
1. Aansluiting van de wifi-antenne
2. Resettoets
Opgelet!
Niet langer dan 5 s op de resettoets drukken!
3. Aansluiting van de antenne voor het mobiele
systeem (main)
4. Aansluiting van de antenne voor het mobiele
systeem (Aux)
