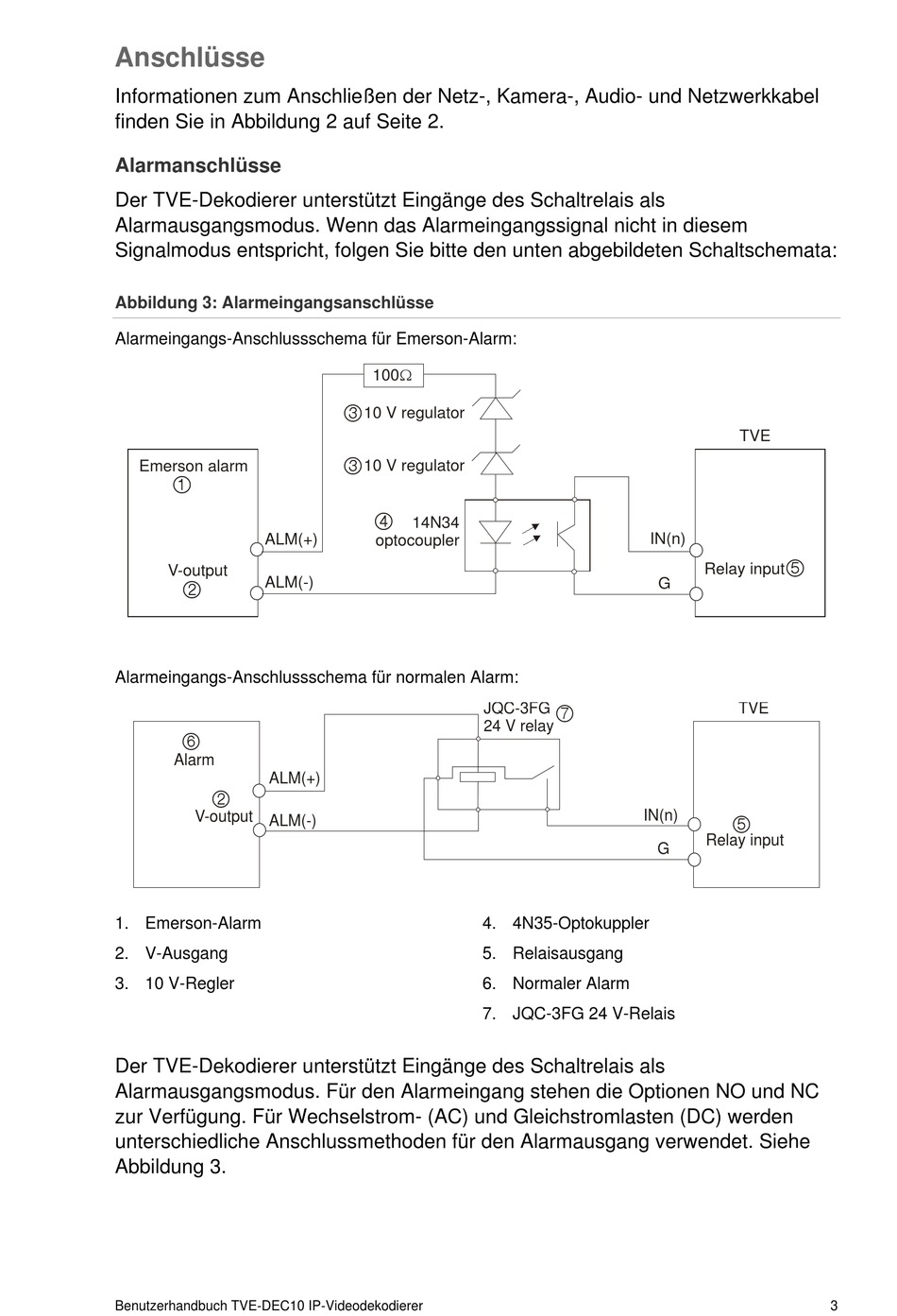

Anschlüsse
Informationen zum Anschließen der Netz-, Kamera-, Audio- und Netzwerkkabel
finden Sie in Abbildung 2 auf Seite 2.
Alarmanschlüsse
Der TVE-Dekodierer unterstützt Eingänge des Schaltrelais als
Alarmausgangsmodus. Wenn das Alarmeingangssignal nicht in diesem
Signalmodus entspricht, folgen Sie bitte den unten abgebildeten Schaltschemata:
Abbildung 3: Alarmeingangsanschlüsse
Alarmeingangs-Anschlussschema für Emerson-Alarm:
Emerson alarm
ALM(+)
V-output
ALM(-)
Alarmeingangs-Anschlussschema für normalen Alarm:
Alarm
ALM(+)
V-output
ALM(-)
1. Emerson-Alarm
2. V-Ausgang
3. 10 V-Regler
Der TVE-Dekodierer unterstützt Eingänge des Schaltrelais als
Alarmausgangsmodus. Für den Alarmeingang stehen die Optionen NO und NC
zur Verfügung. Für Wechselstrom- (AC) und Gleichstromlasten (DC) werden
unterschiedliche Anschlussmethoden für den Alarmausgang verwendet. Siehe
Abbildung 3.
Benutzerhandbuch TVE-DEC10 IP-Videodekodierer
100Ω
10 V regulator
10 V regulator
14N34
optocoupler
JQC-3FG
24 V relay
4. 4N35-Optokuppler
5. Relaisausgang
6. Normaler Alarm
7. JQC-3FG 24 V-Relais
IN(n)
Relay input
G
IN(n)
Relay input
G
TVE
TVE
3
