Interlogix TVE-DEC10 Schnellstartanleitung

Schnellstartanleitung TVE-DEC10 IP-
Videodekodierer
Beschreibung

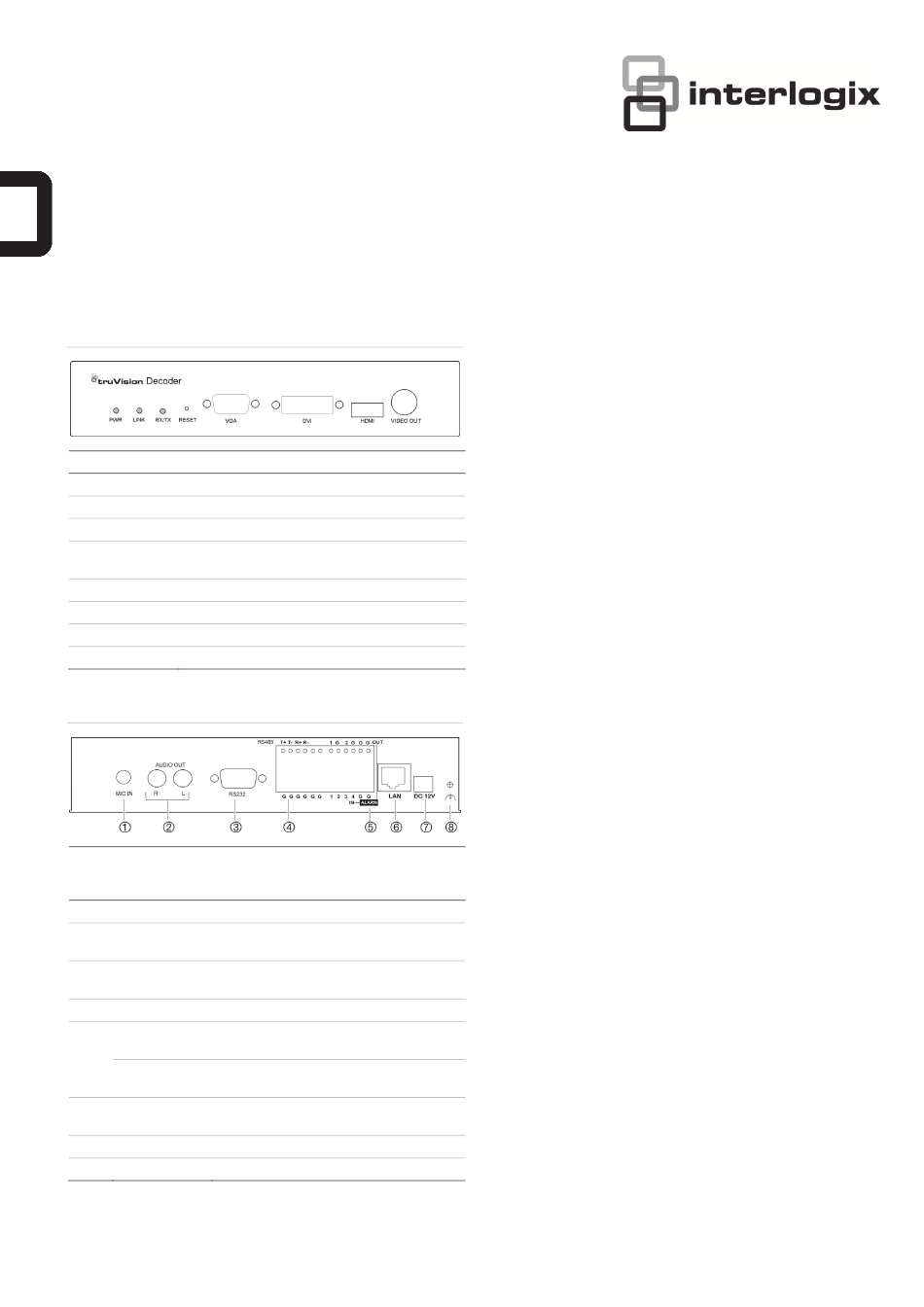

Abbildung 1: Frontbedienelement
LED-Anzeige Beschreibung
PWR Netz-LED
LINK LED "Netzwerkverbindung"
RX/TX Status-LED "Datenübermittlung/Datenempfang"
RESET Schalter zum Zurücksetzen auf die
Werkseinstellungen
VGA VGA-Dekodierausgang
DVI DVI-Dekodierausgang
HDMI HDMI-Dekodierausgang
VIDEO OUT BNC-Dekodierausgang
Abbildung 2: Geräterückseite
Komp Name Beschreibung
onent
e
1. MIC In Mikrofoneingang
2. Audio Out Anschluss für ein Audiogerät (Ausgang). R:
rechter Kanal/L: linker Kanal.
3. RS-232 Anschluss für ein RS-232-Gerät, z. B. ein
Computer
4. RS-485 Anschluss für einen seriellen RS-485-Port
5. Alarm Out Anschluss für bis zu zwei
Alarmrelaisausgänge
Alarm In Anschluss für bis zu vier
Alarmrelaiseingänge
6. LAN Selbstregelnder UTP-Ethernet-Anschluss für
10/100/1.000 Mbit/s-Netzwerke
7. 12 VDC Anschluss für ein 12-V-Netzteil
8. GND Erdung
© 2012 UTC Fire & Security Americas Corporation,
Packungsinhalt
Im Lieferumfang des TruVision H.264 IP-Videodekodierers
sind folgende Artikel enthalten: TVE-DEC10-Dekodierer,
Netzadapter, Netzkabel und CD (enthält das
Benutzerhandbuch und den TruVision Device Finder).
Netzwerkeinstellungen
Der TruVision Device Finder dient der Ermittlung und
Konfiguration der IP-Adresse und anderer Parameter von
Geräten. Dieses Tool erkennt automatisch TruVision-Geräte,
die eine automatische Erkennung unterstützen, innerhalb des
Netzwerks und selbst in verschiedenen Subnetzen.
Das TruVision Device Finder-Tool befindet sich auf der CD, die
im Lieferumfang des Dekodierers enthalten ist.
So installieren Sie den TruVision Device Finder:
1. Legen Sie die CD in das CD/DVD-Laufwerk des
Computers ein.
2. Navigieren Sie zum Ordner "TruVision Device Finder", und
doppelklicken Sie dort auf die Datei "Setup".
3. Befolgen Sie die Anweisungen, wählen Sie den Ordner
zum Installieren der Dateien aus, und klicken Sie
anschließend auf
4. Für das Programm muss das Dienstprogramm WinPcap
auf dem Computer installiert werden. Fahren Sie mit
Schritt 5 fort, wenn dieses Dienstprogramm bereits
installiert ist. Andernfalls wird das WinPcap-Fenster
angezeigt. Befolgen Sie die Anweisungen auf dem
Bildschirm.
5. Der TruVision Device Finder-Assistent wird angezeigt.
Klicken Sie auf
abzuschließen. Auf dem Desktop wird das
Verknüpfungssymbol angezeigt.
Verwenden des TruVision Device Finders
1. Doppelklicken Sie auf das Verknüpfungssymbol, um das
Tool zu öffnen. Klicken Sie im Startfenster auf
(Start), um den Suchvorgang auszuführen. Es wird eine
Liste der in Ihrem Netzwerk befindlichen TruVision-Geräte
angezeigt.
Hinweis: Der TruVision Device Finder findet nur Geräte
im selben LAN. Geräte in einem VLAN werden vom Tool
nicht erkannt.
2. Ändern Sie die Geräteeinstellungen nach Bedarf. Klicken
Sie auf
ist.
Inc. 1/3
Next (Weiter).
Finish (Fertig stellen), um die Installation
Exit (Beenden), wenn der Vorgang abgeschlossen
P/N 1072584B-DE • REV 1.0 • ISS 16OCT12
Start
