So richten Sie die Bildskalierung ein:
1. Klicken Sie auf
Decoding Operation
Control
(Dekodierungssteuerung) >
Fenster "Image Scaling" (Bildskalierung) wird angezeigt.
2. Wählen Sie in der Dropdown-Liste den gewünschten Dekodierungskanal aus.
3. Wählen Sie im Feld "Image Scaling" (Bildskalierung) in der Dropdown-Liste
die Option
Stretching
4. Klicken Sie auf
Save

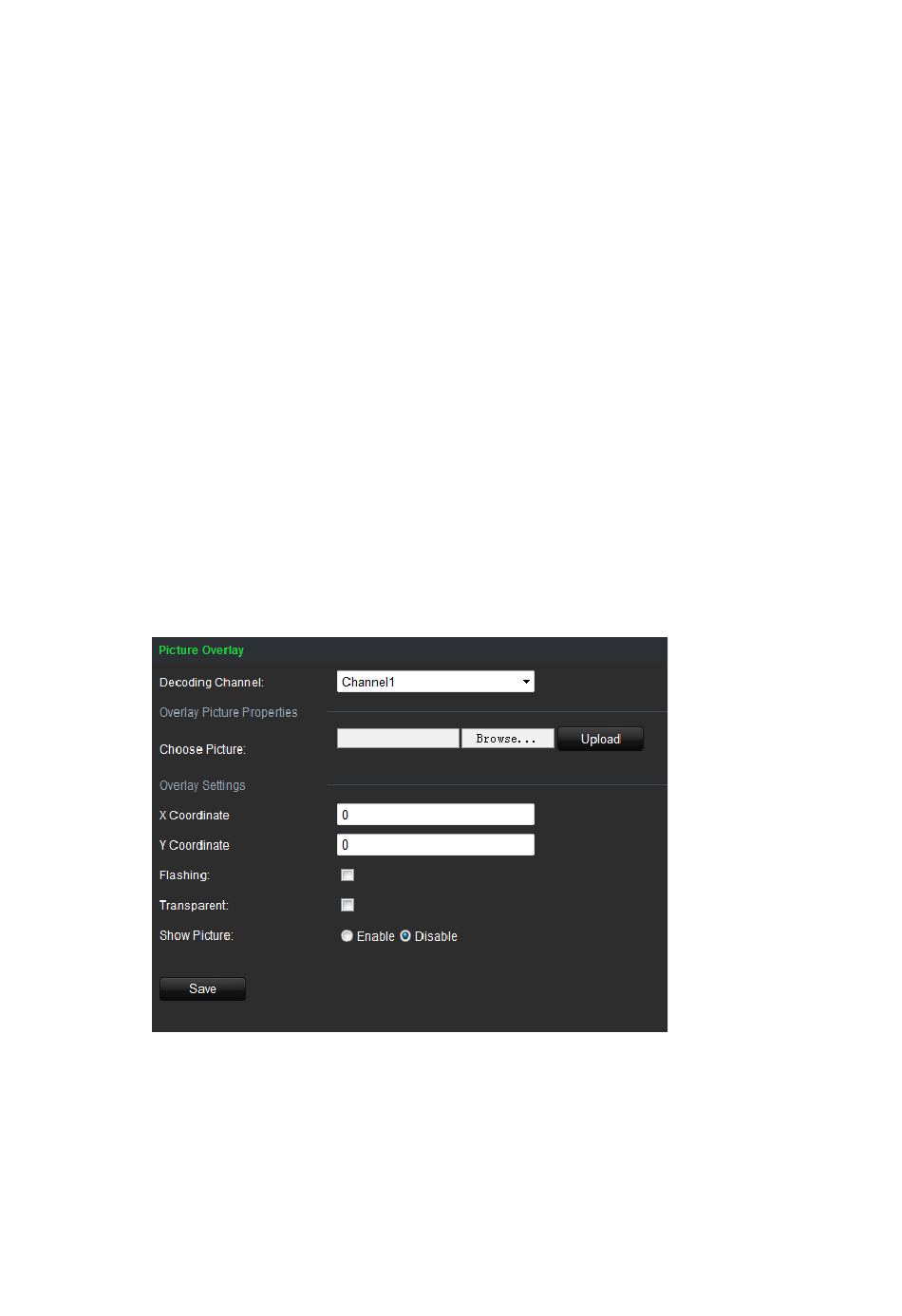

Bildüberlagerung
Mit dieser Funktion können Sie ein Bild auf einer dekodierten Kanalanzeige
überlagern. Das Bild kann an jeder beliebigen Position auf dem Bildschirm
platziert werden.
Das Bild sollte im BMP-Format (32-Bit) mit einer Auflösung von 32 x 32 Pixel
vorliegen. Die maximal unterstützte Auflösung liegt bei 128 x 128 Pixel.
So richten Sie die Bildüberlagerung ein:
1. Klicken Sie auf
Decoding Operation
Control
(Dekodierungssteuerung) >
Das Fenster "Picture Overlay" (Bildüberlagerung) wird angezeigt.
2. Wählen Sie in der Dropdown-Liste den gewünschten Dekodierungskanal aus.
3. Wählen Sie im Feld für die Bildskalierung das gewünschte Bild aus, und
klicken Sie auf
Upload
4. Geben Sie die X- und Y-Koordinaten ein, um das Bild auf dem Bildschirm zu
positionieren.
5. Wählen Sie aus, wie das Bild angezeigt werden soll. Aktivieren Sie das
Kontrollkästchen "Flashing" (Blinkend) oder "Transparent".
Benutzerhandbuch TVE-DEC10 IP-Videodekodierer
(Dekodierungsvorgang) >
Image Scaling
(Dehnen) oder
Auto Fill
(Speichern), um die Einstellungen zu speichern.
(Dekodierungsvorgang) >
Picture Overlay
(Hochladen).
Decode
(Bildskalierung). Das
(Automatisch ausfüllen) aus.
Decode
(Bildüberlagerung).
17
