Produktbeschreibung

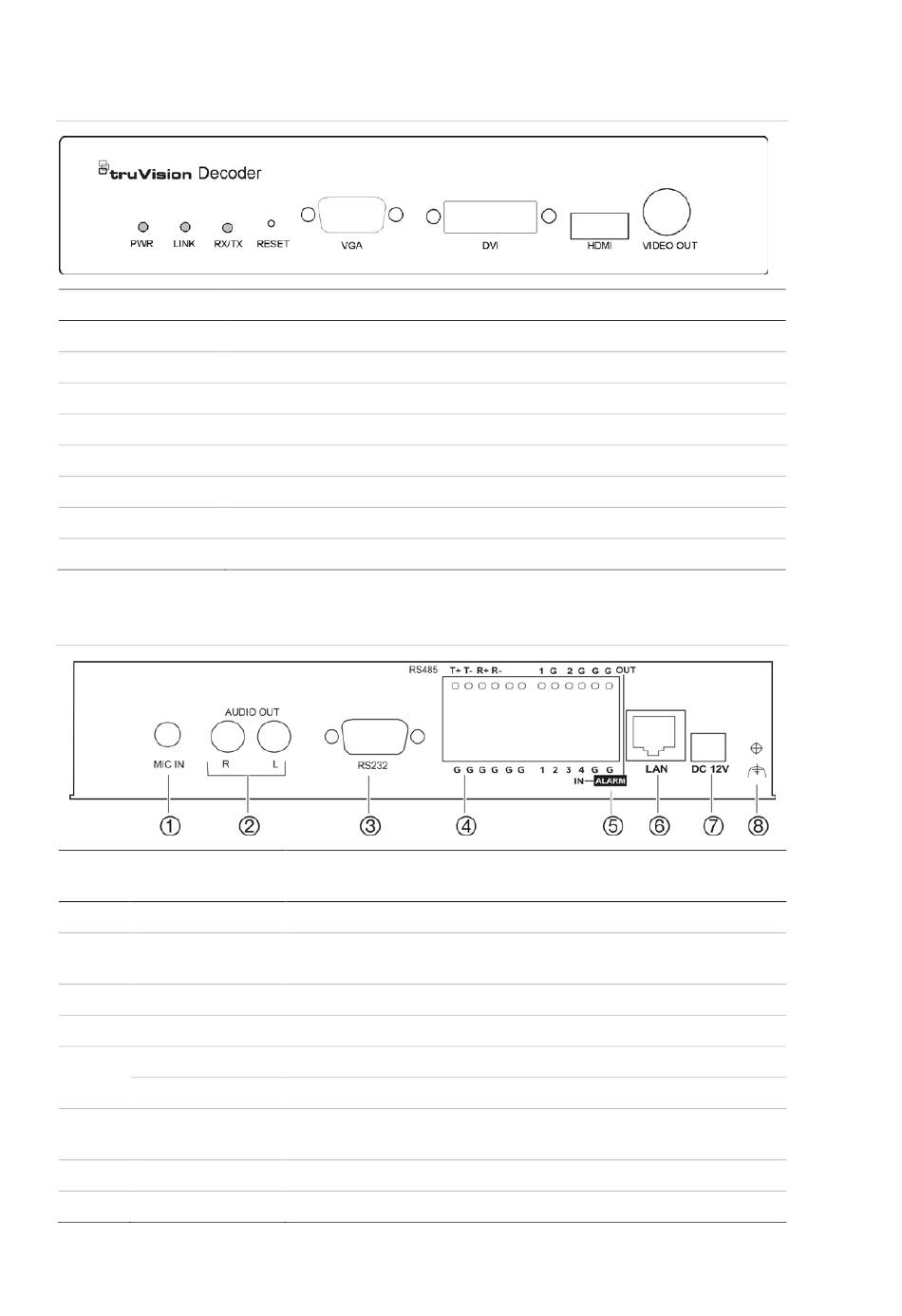

Abbildung 1: Frontbedienelement
LED-Anzeige
PWR
LINK
RX/TX
RESET
VGA
DVI
HDMI
VIDEO OUT
Abbildung 2: Geräterückseite
Kompo
Name
nente
1.
MIC In
2.
Audio Out
3.
RS-232
4.
RS-485
5.
Alarm Out
Alarm In
6.
LAN
7.
12 VDC
8.
GND
2
Beschreibung
Netz-LED
LED "Netzwerkverbindung"
Status-LED "Datenübermittlung/Datenempfang"
Schalter zum Zurücksetzen auf die Werkseinstellungen
VGA-Dekodierausgang
DVI-Dekodierausgang
HDMI-Dekodierausgang
BNC-Dekodierausgang
Beschreibung
Mikrofoneingang
Anschluss für ein Audiogerät (Ausgang). R: rechter Kanal/L: linker
Kanal.
Anschluss für ein RS-232-Gerät, z. B. ein Computer
Anschluss für einen seriellen RS-485-Port
Anschluss für bis zu zwei Alarmrelaisausgänge
Anschluss für bis zu vier Alarmrelaiseingänge
Selbstregelnder UTP-Ethernet-Anschluss für 10/100/1.000 Mbit/s-
Netzwerke
Anschluss für ein 12-V-Netzteil
Erdung
Benutzerhandbuch TVE-DEC10 IP-Videodekodierer
