WARNUNG! Aufgrund der Komplexität des Specialized LEVO/KENEVO sollte die Montage und
Einstellung des Levo nur von einem professionellen Mechaniker vorgenommen und mit dem
nötigen Spezialwerkzeug gearbeitet werden. Daher ist es für Ihre Sicherheit unabdingbar, Ihr
LEVO/KENEVO bei einem autorisierten Specialized-Fachhändler montieren, diagnostizieren
und warten zu lassen. Stellen Sie sicher, dass vor der ersten Fahrt Komponenten wie Bremsen,
Schaltung und Antrieb entsprechend der Hersteller-Angaben montiert und eingestellt worden sind.
WARNUNG! Einige Komponenten an einem LEVO/KENEVO, beispielsweise, aber nicht
ausschließlich, der Dämpfer oder die Kabelführung, sind Fahrrad-spezifisch. Es sind
ausschließlich die original mitgelieferten Komponenten und Anbauteile zu verwenden. Die
Verwendung nicht-originaler Komponenten oder Anbauteile kann die strukturelle Festigkeit
des Fahrrades beeinträchtigen. LEVO/KENEVO-spezifische Komponenten sollten nur an LEVO/
KENEVO Fahrrädern und nicht an anderen Fahrrädern verbaut werden. Jegliches Handeln
entgegen dieser Richtlinie kann zu schwerwiegenden Verletzungen oder gar dem Tod führen.
WARNUNG! Modifizieren Sie den Rahmen oder das Fahrrad in keiner Weise. Modifizieren Sie Ihr
Fahrrad unter keinen Umständen durch Schleifen, Schmirgeln, Bohren oder durch das Entfernen
von Bauteilen. Montieren Sie auf keinen Fall nicht kompatible Komponenten und Teile. Eine
Zuwiderhandlung kann zu schwerwiegenden Verletzungen oder tödlichen Unfällen führen.
WARNUNG! Bei Arbeiten an Ihrem Fahrrad können Sie in Kontakt mit elektrischen Bauteilen
kommen. Berühren Sie kein elektrisches Bauteil bei eingeschaltetem System. Bringen Sie
die Kontakte der Batterie und im Inneren des Rahmens nicht mit Wasser in Berührung. Wenn
irgendwelche spannungsführenden Bauteile oder die Batterie beschädigt werden, stoppen Sie
sofort Ihre Fahrt und bringen Sie Ihr Fahrrad zu Ihrem autorisierten Specialized Fachhändler.

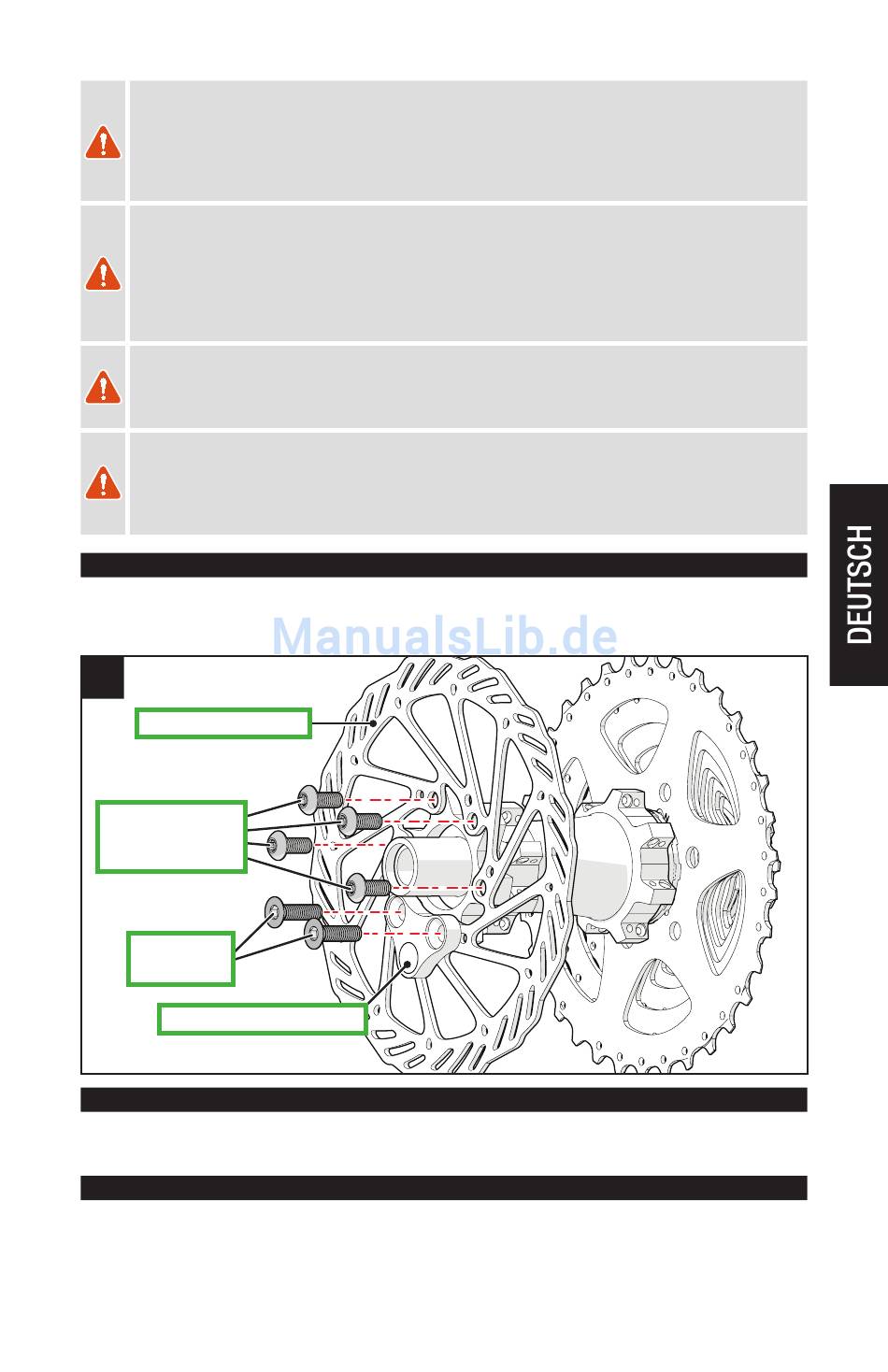

Bei Montage der Hinterradbremse muss der Speed Sensor auf der Bremsscheibe angebracht werden. (Abb. 2).
Vier der sechs Bremsscheiben-Schrauben entsprechen den Standard-Maßen. Die verbleibenden beiden Senkkopf-
Schrauben (M5 x 0.8 x 15mm) befestigen den Speed Sensor auf dem Rotor.
2
BREMSSCHEIBE
STANDARD
BREMSSCHEIBEN-
SCHRAUBE
FLACHKOPF
M5 x 15mm
SPEED SENSOR MAGNET
Das Tretlager bzw. die Kurbelwelle sind ein im Motor fest integrierter Bestandteil, der keine vorbereitenden
„
Einbau-Maßnahmen erfordert.
Der Steuersatz besteht aus einem 1 1/8 Zoll Industrielager oben (41.8mm x 30.5 x 8mm, 45x45 °) und einem
„
1.5 Zoll Industrielager unten (52mm x 40 x 7mm, 45x45°). Stellen Sie sicher, dass Ersatzlager mit den
Spezifikationen des Steuersatzes kompatibel sind. Für die Montage oder Demontage der beiden Lager werden
keine Werkzeuge benötigt. Schmieren Sie die Lagerflächen mit einem hochwertigen Lagerfett vor der Montage.
4.1. GESCHWINDIGKEITSSENSOR
4.2. TRETLAGER
4.3. STEUERSATZ
4
