3.6

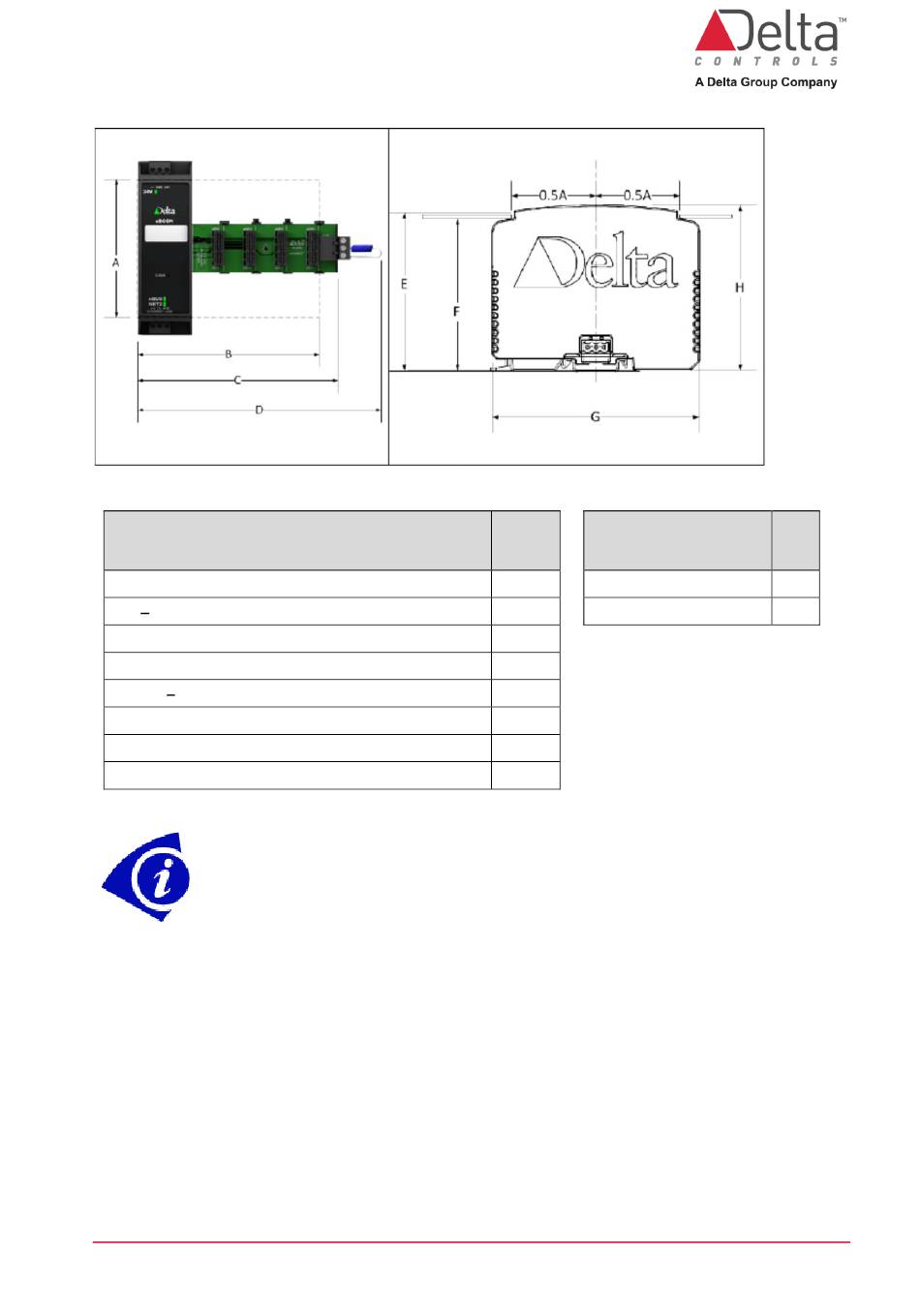

Abmessungen
B Breite für Türausschnitt mit Modulen
E Montagetiefe für Türausschnitt
Die o.g. Ausschnittmaße beinhalten keine zusätzliche Toleranz für
Schnittungenauigkeiten. Bei der Festlegung der Ausschnittmaße sollten
zusätzlich 0,5mm sowie die Toleranz des Schneidewerkzeugs zu den o.g.
Maßen dazu gerechnet werden.
DE-eBCON Installationsanleitung.docx
Maße
A
C
D
F
G
H
mm
Gewicht
±0.5
99
eBCON
132
eBCON + Platine
145
169
96
92,5
126
100
© Delta Controls Germany 2022
g
218
372
Seite 9 von 20
