enteliBUS Energieversorgung durch eine 24V DC Quelle
Der enteliBUS Controller und die Erweiterungen können auch mit 24V DC betrieben
werden, allerdings müssen in diesem Fall die TRIAC Ausgänge extern versorgt werden,
da diese keinen Gleichstrom schalten können.
6.3
Verkabelung von enteliBUS Komponenten im selben Gehäuse
Falls sich alle enteliBUS Komponenten innerhalb eines Gehäuses befinden, sollten die
Erdungsklemmen des Controllers und der Erweiterungen mit derselben Erdungsschiene
verbunden werden (s. Abb. unten). Dies sollte besonders dann beachtet werden, wenn
die Komponenten über die integrierten eBUS Netzwerkstecker oder wenn sie innerhalb
eines Gehäuses mit einem eBUS Netzwerkkabel verbunden sind. E/A Module sind über
die Busplatine ausreichend geerdet.

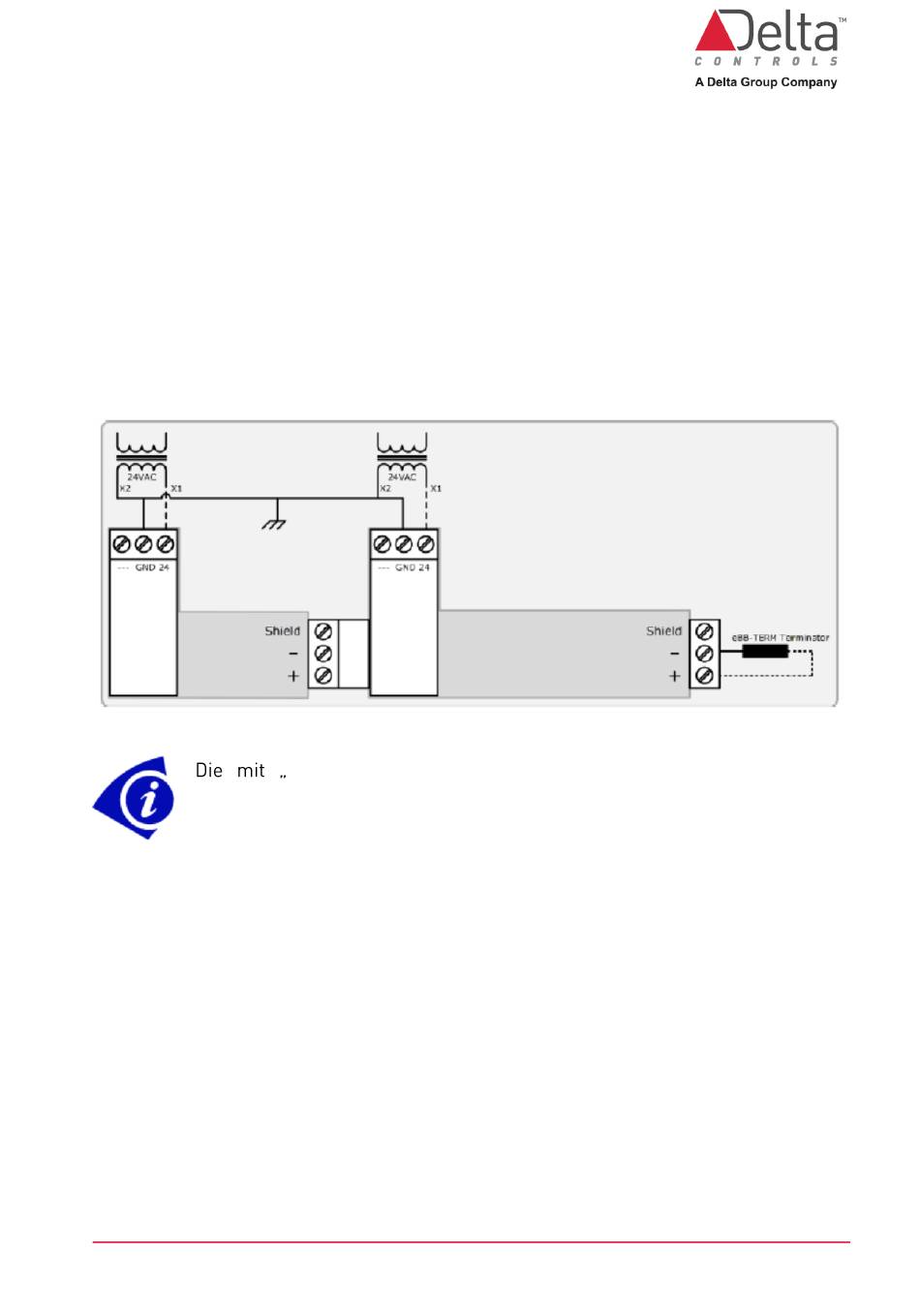

Controller Grundplatine
eBCON
Klemmen sind
DE-eBCON Installationsanleitung.docx
Expander
---" markierten Klemmen sind ungenutzte Klemmen. Diese
keine
Erdungsklemmen.
Expander Grundplatine
Gehäuse
Seite 13 von 20
